For alternativ pumpe.
Strømforsyning: AC 230 V/50 Hz, <500 W
Anbefalt del: Yonos 25/6: produsert av Wilo
•
For alternativ blandeventil.
Strømforsyning: AC 230 V/50 Hz (inngang åpen/utgang lukket)
Driftstid: 30 s~120 s
Anbefalt del: 167032: produsert av Caleffi
ADVARSEL
Dette avsnittet er beregnet kun for autoriserte og godkjente
elektroinstallatører/rørleggere. Arbeid bak frontplaten som er festet
med skruer må kun utføres under oppsikt av kvalifi sert kontraktør,
installasjonsingeniør eller serviceperson.

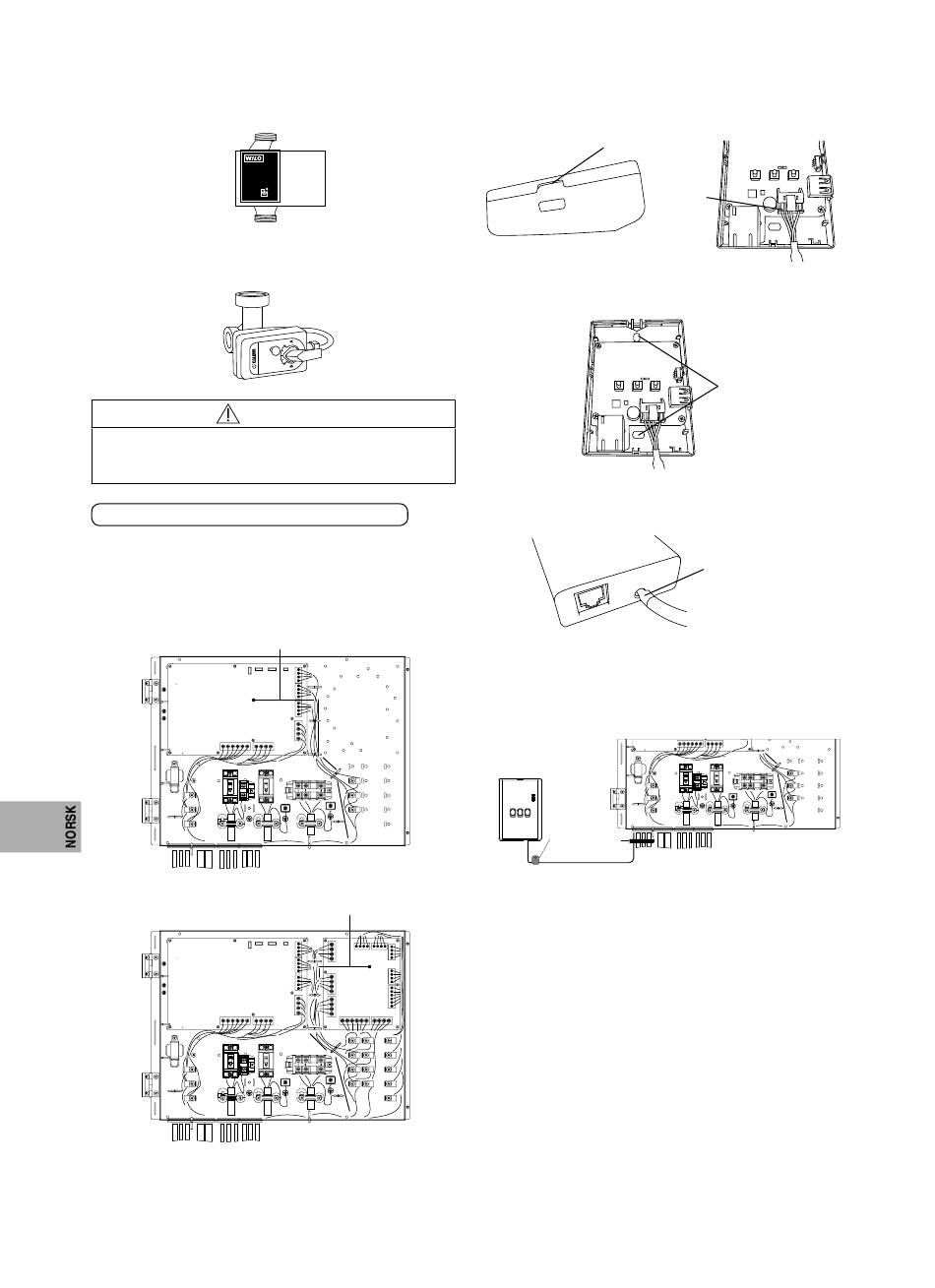

Montering av nettverksadapter 7 (ekstrautstyr)
1. Fjern kontrollpaneldekselet 3, koble deretter til kabelen
som følger med denne adapteren, til CN-CNT-kontakten på
det trykte kretskortet.
•
Før kabelen ut av tankenheten slik at den ikke klemmes.
•
Hvis det er montert et alternativt kretskort i tankenheten, tilkobles
det til CN-CNT-kontakten på det alternative kretskortet.
Tilkoblingseksempler:
CN-CNT-kabel
Uten alternativt kretskort
Med alternativt kretskort
394
2. Sett inn en fl at skrutrekker i sporet på toppen av adapteren
3. På veggen i nærheten av tankenheten festes adapteren ved
4. Trekk CN-CNT-kabelen gjennom hullet i bunnen av
5. Bruk den medfølgende ledningsklemmen til å feste CN-CNT-
CN-CNT-kabel
og fjern dekselet. Koble til kontakten på den andre enden av
CN-CNT-kabelen til kontakten inne i adapteren.
Spor
Kobling
å skru inn skruer gjennom hullene i bakdekselet.
adapteren og fest frontdekselet til bakdekselet igjen.
kabelen til veggen.
Trekk kabelen rundt som vist på tegningen slik at eksterne
krefter ikke kan påvirke kontakten i adapteren.
Videre brukes den medfølgende kabelen for å feste sammen
kablene på tankenheten-enden.
Ledningsklemme
Kabelstropp
Skruer
CN-CNT-kabel (pass
på at kabelen ikke
klemmes)
