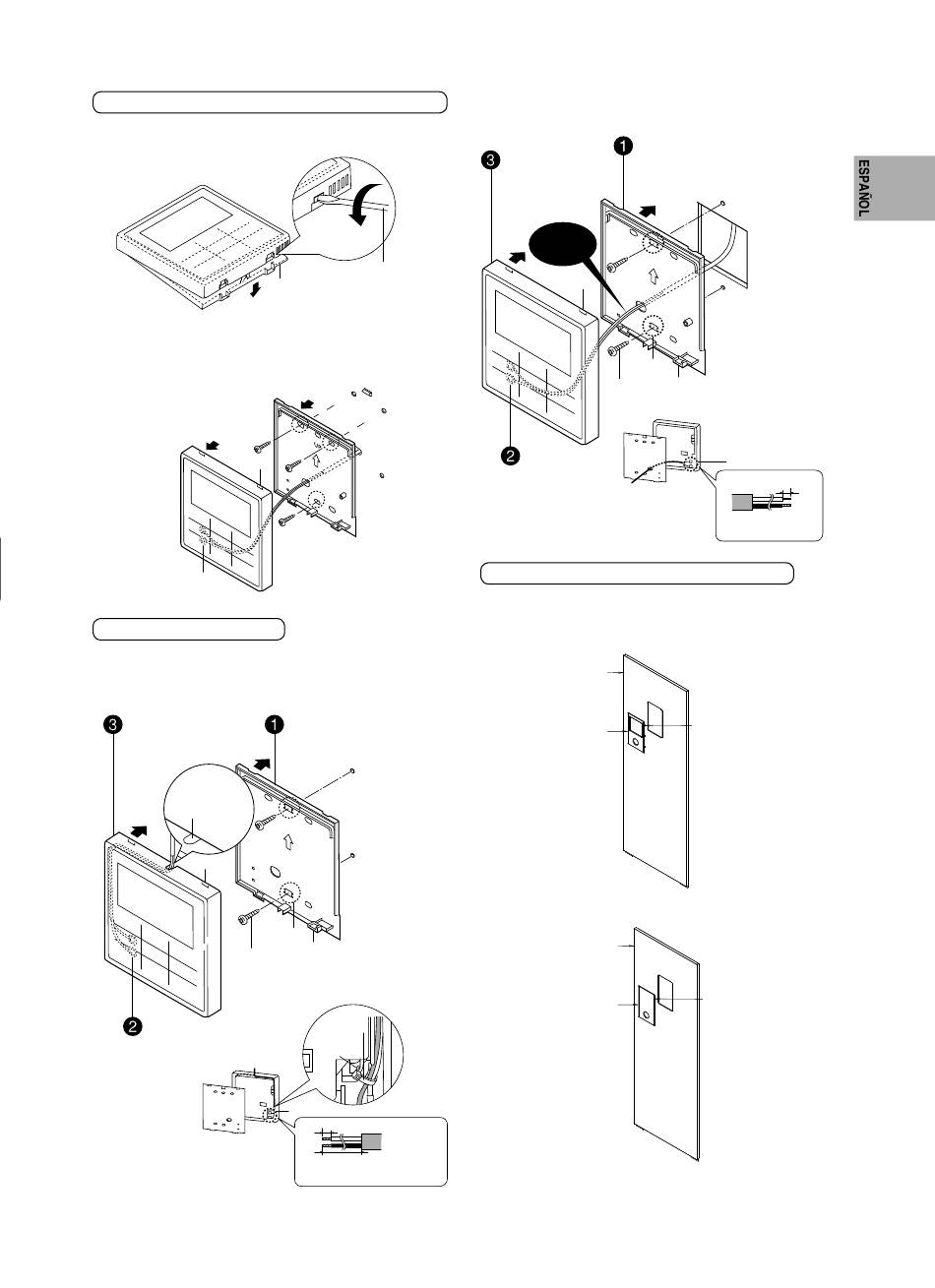

Desmonte el interfaz de control del acumulador ACS
1. Separe la carcasa frontal de su base.
Base
2. Retire el cableado que conecta el interfaz de control del terminal
del acumulador ACS.
Pestaña (2
posiciones)
Desconecte el
cable del interfaz de
control
Montar el interfaz de control
Para montaje en superfi cie
Preparación: Haga dos agujeros para tornillos con ayuda de un
destornillador.
Monte la carcasa frontal.
•
Alinee las pestañas de la carcasa
frontal con las de la base.
Corte aquí con
un alicate y lime
las rebabas.
Pestaña
(2 posiciones)
Paso para
tornillo
Tornillo
(no incluido)
Conecte el cable del
interfaz de control
•
Introduzca el cables a lo largo de la
ranura de la carcasa.
Carcasa
frontal
Base (cara posterior)
(cara
posterior)
Introduzca
el destornillador y
gírelo un ligeramente.
Destornillador
de punta plana
Fije la base sobre la pared.
U P
Pared para
fi jación del
interfaz de
control
Pestaña (2 posiciones)
Brida
(no incluido)
Páselo por el
agujero
Terminales del interfaz de control
Retire el aislamiento. 6 mm aprox.
Retire la funda. 180 mm aprox.
Cerciórese de que la conexión se hace en la
posición correcta.
Para montaje empotrado
Preparación: Haga dos agujeros para tornillos con ayuda de un
destornillador.
Fije la base sobre la pared.
•
Monte la carcasa frontal.
Pase el cable por el agujero central
de la base.
•
Alinee las pestañas de la
carcasa frontal con las de
la base.
Evite que el
cable quede
pellizcado.
U P
Pestaña
(2 posiciones)
Paso para
tornillo
Tornillo
(no incluido)
Conecte el cable del
interfaz de control
Base (cara
posterior)
Vuelva a colocar la tapa del interfaz de control
•
Sustituya la placa del interfaz de control incorporado por la
tapa 5 para tapar el hueco que queda al retirarlo.
1. Libere los anclajes que tiene el interfaz de control de la parte
trasera de la tapa frontal f.
f
Tapa frontal
Tapa existente del
interfaz de control
2. Presione desde el frente para fi jar la tapa 5 sobre la placa frontal.
f
Tapa frontal
Tapa del interfaz
de control 5
Pestaña (2 posiciones)
Terminales del interfaz de control
Retire el aislamiento.
Carcasa
6 mm aprox.
frontal (cara
posterior)
Cerciórese de que la
conexión se hace en la
posición correcta.
Anclajes (6 posiciones)
Anclajes (6 posiciones)
