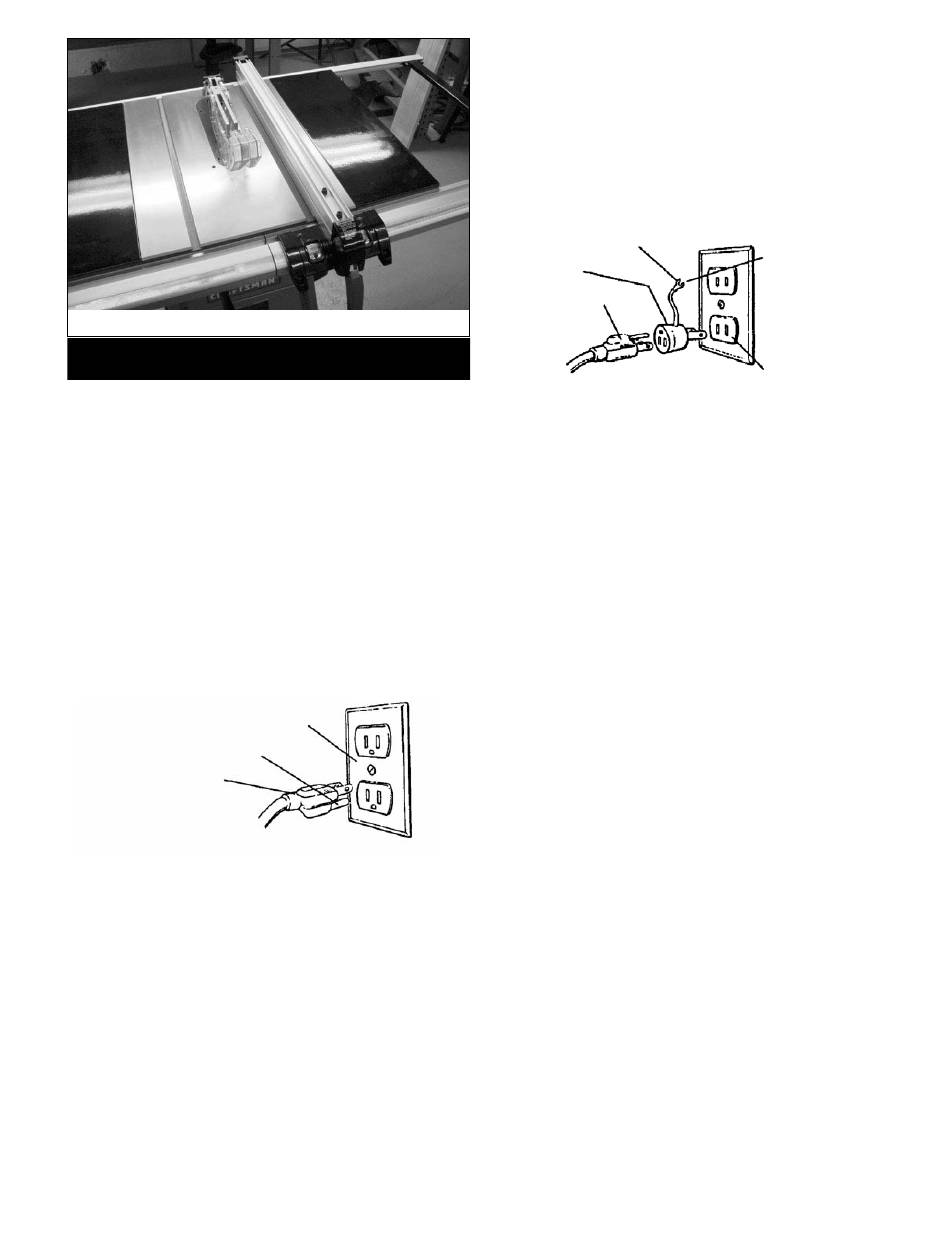

Figura 39
INSTALACION
CONEXIONES ELECTRICAS
INSTRUCCIONES PARA LA CONEXION A TIERRA
ADVERTENCIA:
Si no se conecta correctamente el conductor
a tierra del equipo, se corre el riesgo de una descarga eléctrica.
El equipo debe estar conectado a tierra mientras se usa para
proteger al operador contra una descarga eléctrica.
•
Si no entiende las instrucciones de conexión a tierra o tiene
dudas en cuanto a si la herramienta está correctamente
conectada a tierra, consulte con un electricista calificado.
•
A fin de protegerlo contra una descarga eléctrica, esta
herramienta está equipada con un cable de tres conducto-
res aprobado y clasificado para 300V, y un enchufe de tres
puntas tipo conexión a tierra (véase la Figura 40).
•
El enchufe de conexión a tierra debe conectarse directamente
a un receptáculo para 3 puntas instalado y conectado debida-
mente a tierra, tal como se muestra en la Figura 40.
Tomacorriente puesto a
tierra adecuadamente
Punta de conexión a tierra
Enchufe de 3 puntas
Figura 40 – Receptáculo para 3 Puntas
•
No retire ni modifique en forma alguna la punta de conexión
a tierra. En caso de un mal funcionamiento o una avería, la
conexión a tierra proporciona una ruta de menor resistencia
para la descarga eléctrica.
ADVERTENCIA
: Al conectar o desconectar el enchufe del
tomacorriente, no permita que los dedos toquen las terminales o
el enchufe.
•
El enchufe debe conectarse en el tomacorriente correspon-
diente que haya sido instalado y conectado a tierra debida-
mente, de acuerdo con todos los códigos y regulaciones
locales. No modifique el enchufe que se incluye. Si no cabe
en el tomacorriente, solicite a un electricista calificado que
instale un tomacorriente adecuado.
•
Revise periódicamente los cordones de la herramienta, y si
están dañados, llévelos a un centro de servicio autorizado
para que los reparen.
•
El conductor verde (o verde y amarillo) del cable es para
conexión a tierra. Si es necesario reparar o reemplazar el
cordón eléctrico o el enchufe, no conecte el cable verde
(o verde y amarillo) a una terminal energizada.
•
Si se cuenta únicamente con un receptáculo para dos puntas,
éste deberá ser reemplazado con un receptáculo para tres
puntas debidamente conectado a tierra e instalado de acuer-
do con las Normas para Instalaciones Eléctricas (National
Electric Code) y los códigos y regulaciones locales.
ADVERTENCIA:
Esta tarea deberá ser realizada por un
electricista calificado.
Hay disponible un adaptador temporal de 3 puntas a 2 puntas
con conexión a tierra (véase la Figura 41) para conectar los
enchufes a un tomacorriente bipolar que esté correctamente
puesto a tierra.
Orejeta de tierra
Adaptador
Enchufe de
3 puntas
Figura 41 – Receptáculo para 2 Puntas con Adaptador
•
No utilice este tipo de adaptadores a menos que esté permitido
por los códigos y regulaciones nacionales y locales.
•
(En Canadá no se permite el uso de los adaptadores de 3
puntas a 2 puntas con conexión a tierra). Cuando esté permi-
tido utilizar este tipo de adaptadores, la lengüeta rígida de
color verde o la terminal en el lado del adaptador deberán
estar bien conectadas a una tierra permanente, como sería
una tubería de agua debidamente conectada a tierra, un
tomacorriente debidamente conectado a tierra o un sistema
de cables debidamente conectado a tierra.
•
Muchos de los tornillos para placas de cubierta, las tuberías
de agua y las cajas de distribución no están debidamente
conectados a tierra. Para garantizar que la conexión a tierra
sea efectiva, un electricista calificado debe verificar los
medios de conexión a tierra.
CORDONES DE EXTENSION
•
El uso de cualquier tipo de cordón de extensión ocasionará
una caída en el voltaje y una pérdida de potencia.
•
Los alambres del cordón de extensión deben tener el tamaño
suficiente para transportar la corriente adecuada y mantener
el voltaje correcto.
•
Utilice la tabla para determinar el tamaño mínimo del alambre
(según la norma AWG) del cordón de extensión.
•
Utilice únicamente cordones de extensión trifilares que
cuenten con enchufes tipo conexión a tierra de tres puntas y
receptáculos tripolares que funcionen con el enchufe de la
herramienta.
•
Si el cordón de extensión está desgastado, roto o dañado en
cualquier forma, reemplácelo inmediatamente.
Longitud del cordón de extensión (operación con 120 V)
Hasta 25 pies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Hasta 50 pies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
AVISO: No se recomienda utilizar cordones de extensión de más
de 50 pies de largo.
CONEXIONES ELECTRICAS
ADVERTENCIA:
Cerciórese de que la unidad esté apagada y
desconectada de la fuente de alimentación antes de inspeccionar
el cableado.
La sierra viene precableada para uso con una fuente de
alimentación de 120 voltios, 60 Hz.
49
Asegúrese
que esté
conectado a
una tierra
conocida
Receptáculo
para 2 puntas
Tamaño del cable Norma AWG
