PROGRAMACIÓN ND20LITE
6.1 Panel frontal
Descripción del panel frontal:
1 – pulsador cancel – ESC
2 – pulsador mover a izquierda
3 – pulsador decrementar valor
4 – pulsador incrementar valor
5 – pulsador mover a la derecha
6 – pulsador de confirmación - ENTER
7 – símbolo del valor poténcia activa
promedio
8 – campo de display de los valores ,
frecuencia, tiempo, potencia promedio
9 – campo de display de magnitudes básicas,
energía, THD. (filas 1, 2, 3)
10 – sìmbolos indicadores del display de
factor potencia, tangente j y THD
(fila 4)
12

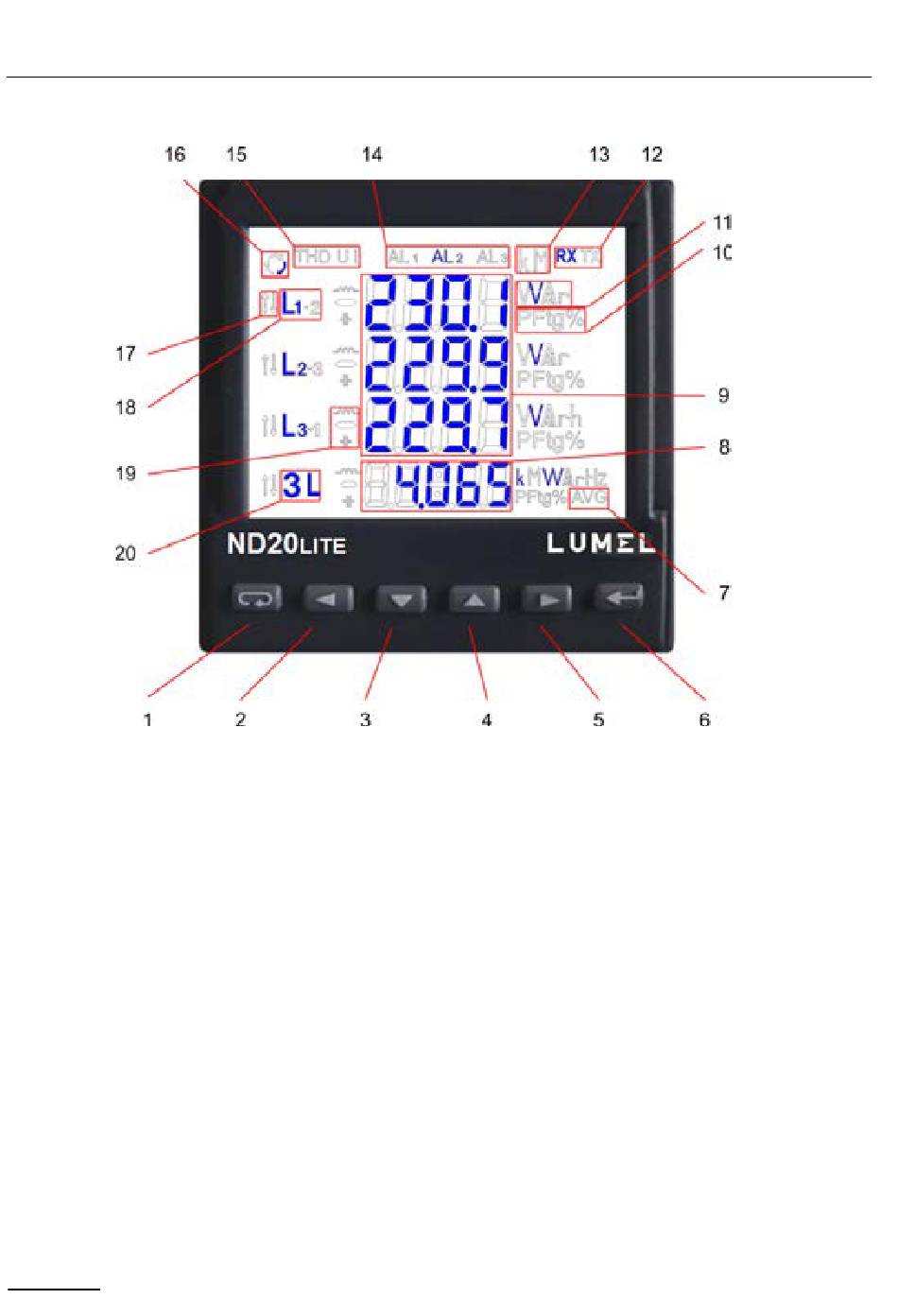

Fig 4. Panel frontal
11 – unidades de los valores en display
12 – símbolos de transmisión digital de
datos
13 – multiplicadores de los valores básicos
14 – símbolos de activación de alarma/
ocurrencia
15 – símbolo de THD en display
16 – símbolo de flujo de energía
17 – símbolos de magnitudes min/max.
18 – símbolos de la magnitud
correspondiente a cada fase
19 – símbolos del tipo de potencia,
energía (caracter)
20 –símbolo de la magnitud de display
trifásica
