3.8 Wymagania w zakresie uziemienia
Zaciski uziemiające znajdują się na zewnątrz obudowy urządzenia Xgard Bright w
sąsiedztwie górnego prawego wpustu kablowego i wewnętrznie sąsiadują z lewym
wyjściowym złączem kablowym modułu dźwiękowego. W celu zapewnienia bezpieczeń-
stwa elektrycznego istotne jest, aby obudowa Xgard Bright była połączona z uziemie-
niem, zwykle za pomocą zewnętrznego ucha uziemiającego. Jeśli w kablu pierwotnym
znajduje się żyła uziemiająca, istnieje możliwość połączenia jej z wewnętrznym punktem
uziemiającym. Śrubowy zacisk uziemienia należy dokręcić za pomocą wkrętaka dyna-
mometrycznego momentem 10 Nm; następnie należy zabezpieczyć go śrubą M4 x
6mm, podkładką gładką i podkładką gwiaździstą / zabezpieczającą. Kable uziemiające
muszą mieć przekrój co najmniej 4 mm

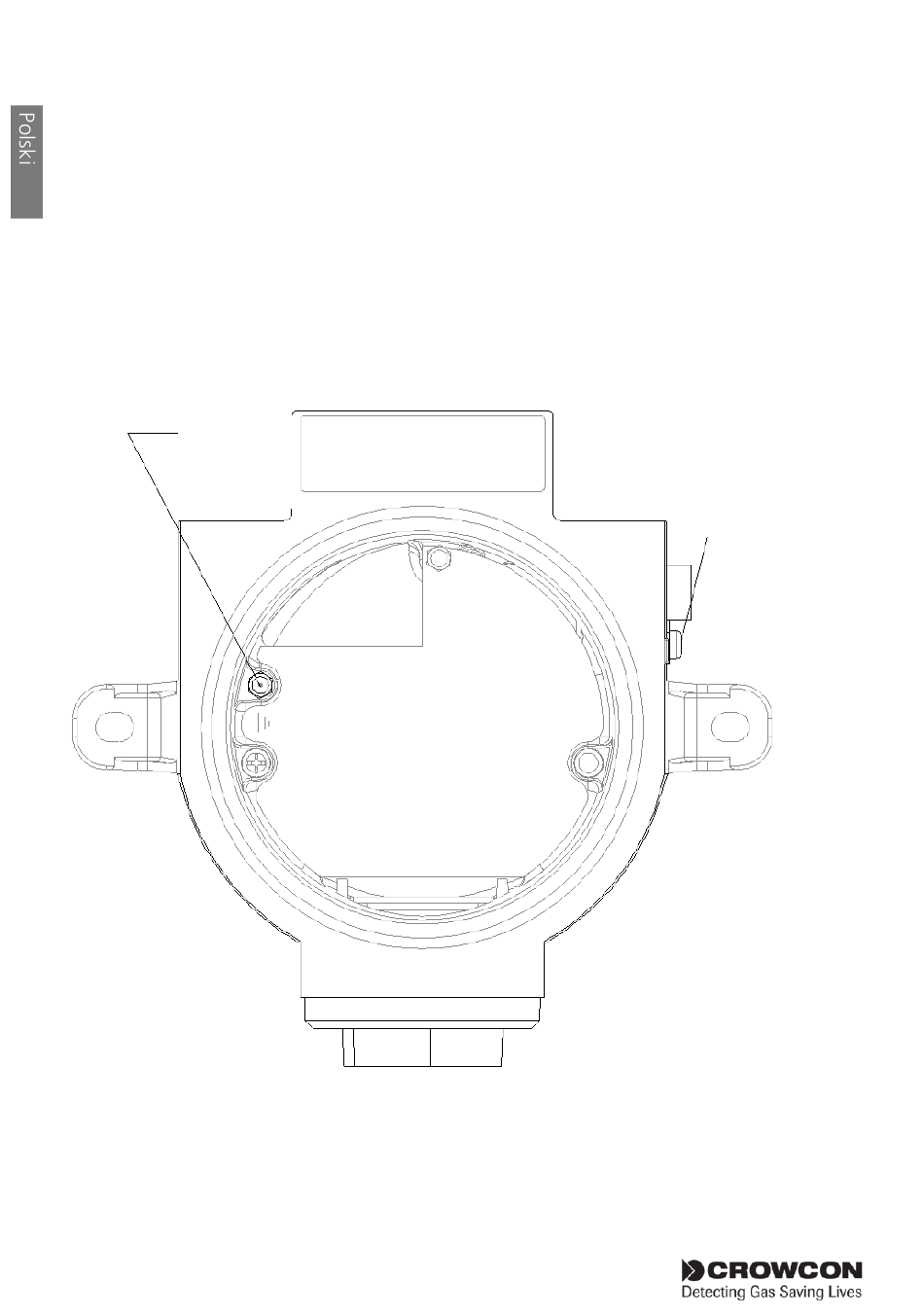

Z lewej:
wewnętrzne
złącze
uziemiające
Połączenia uziemiające
106
2
.
Xgard Bright
Z prawej:
dodatkowe
zewnętrzne
złącze
uziemiające
