Xgard Bright
5. No debe superarse la tensión máxima del detector de 30V.
Ejemplo de cálculo utilizando las normas anteriores

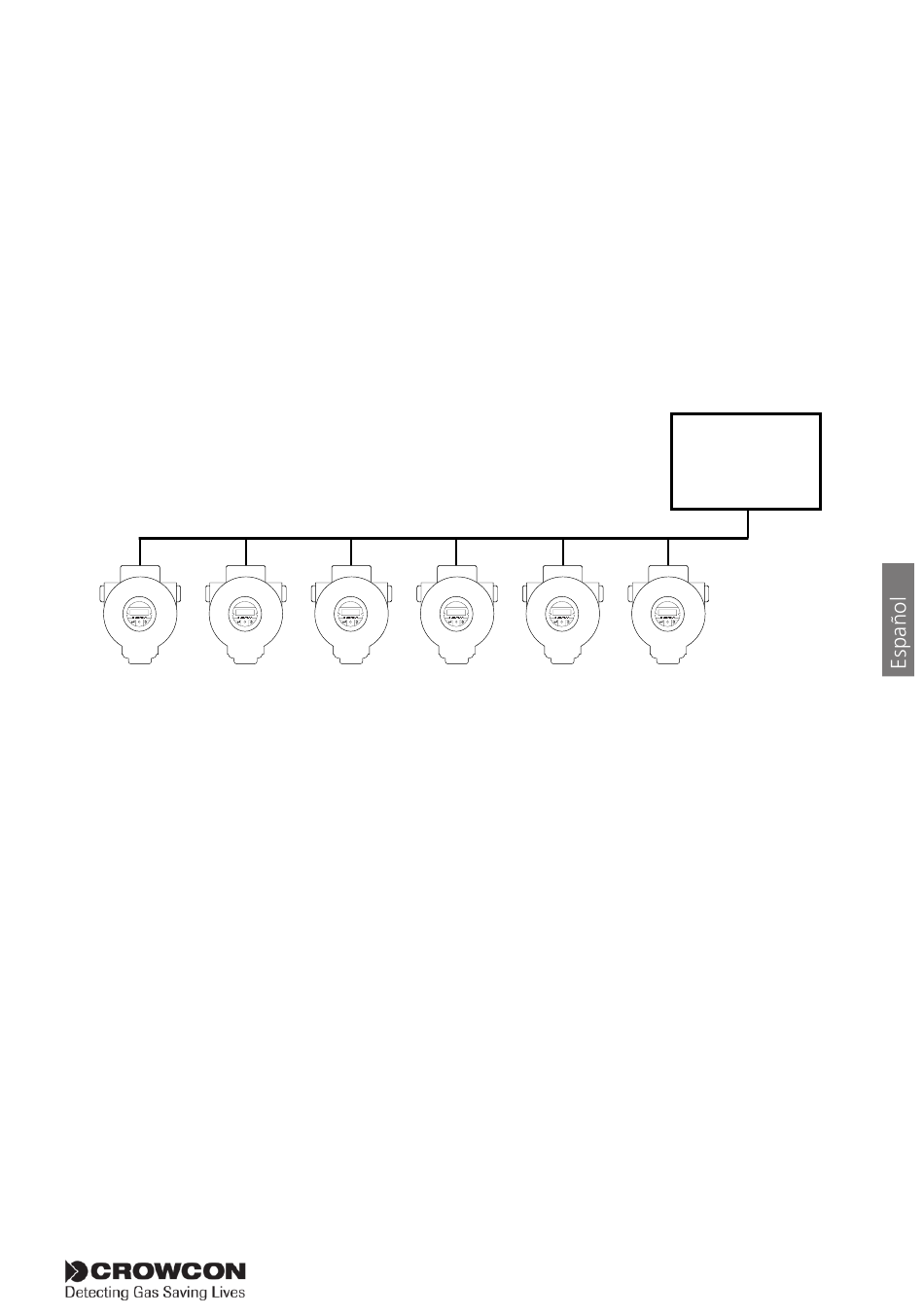

Cuántos Xgard Bright pueden emplazarse en un cable multipunto si:
1. El controlador tiene un tensión de salida mínima garantizada de 18V
2. La resistencia del cable es de 12,1Ω/km
3. Hay 20m entre cada detector y 20 m desde el detector final hasta el controlador.
4. La extracción de corriente en el peor caso (Xgard Bright tóxicos) es de 70mA.
Xgard Bright Xgard Bright
1
Por tanto, hay que considerar que la tensión del detector más alejado (n=1) del contro-
lador debe ser 10V. Cada segmento de cable tiene una resistencia de ida y vuelta de
12,1 x 2 x 20/1000 = 0,484 Ohms.
Por tanto, la caída de voltios del cable al detector (n=2) es:
Vc = 0,070 x 0,484 = 0,03388V
V(n=2) = V(n=1) + Vc = 10,03388V
Ahora la tensión en el detector (n=3) es:
V(n=3) = V(n=2) + 2Vc (ya que aquí hay dos veces la corriente suministrada a través
de este segmento de cable)
V(n=3) = 10,03388 + 0,06776 = 10,10164V
Xgard Bright
2 3
Xgard Bright Xgard Bright
4 5
Panel de
control
Xgard Bright
6
63
