Cómo colgar y realizar la instalación eléctrica del ventilador
de techo (cont.)
NOTA: Si no está seguro de si la caja de salida tiene
conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para
un funcionamiento seguro.
PRECAUCIÓN: UNA CONEXIÓN INCORRECTA DEL
CABLE PODRÍA DAÑAR ESTE RECEPTOR.
ATTENTION: UNE CONNEXION INCORRECTE DU
FIL ENDOMMAGER CE RÉCEPTEUR.

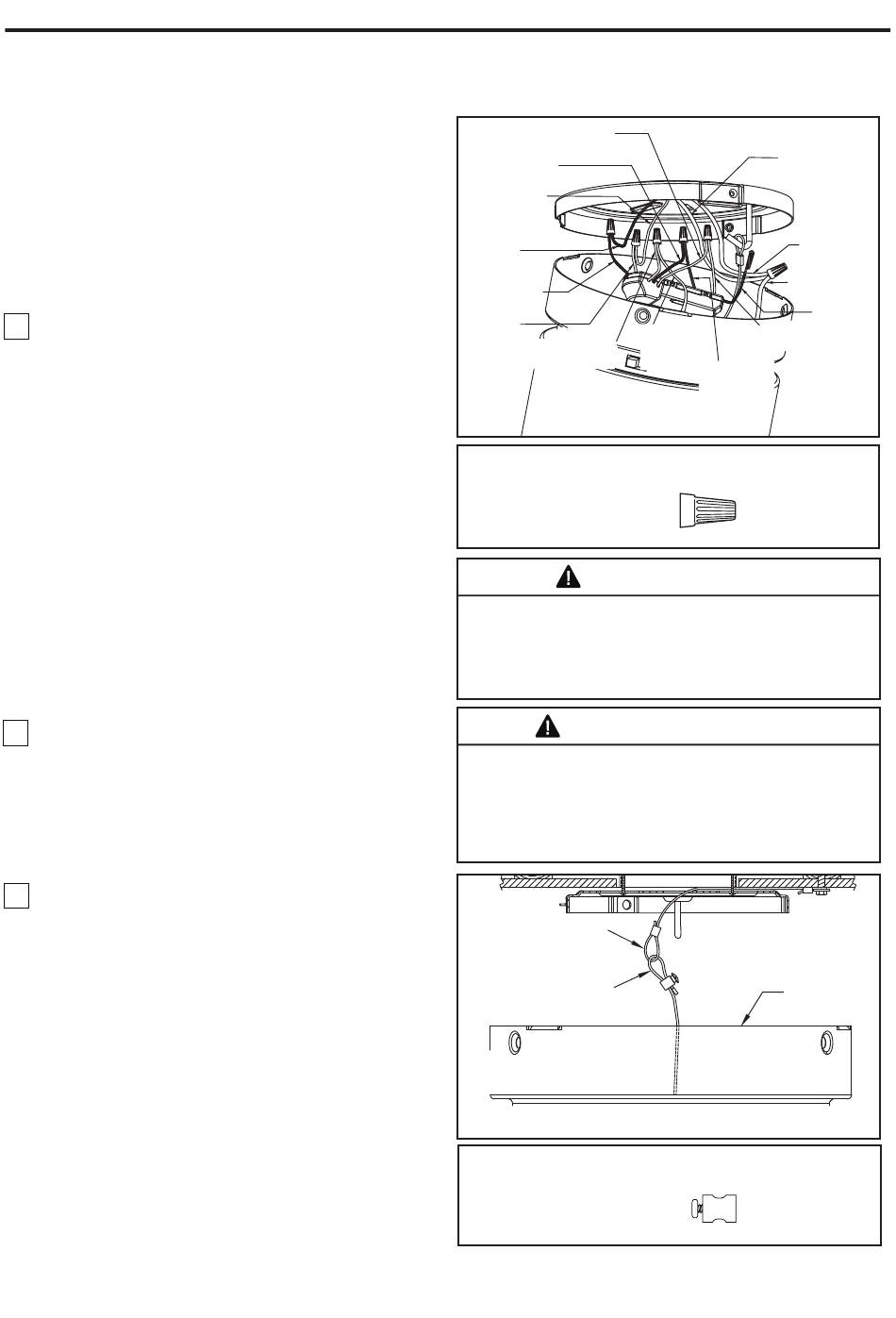

8. Conecte los conductores verdes de la unidad de
soporte del ventilador, unidad del motor y conductor
verde del suministro (puesta a tierra) con el conector
de cables. Conecte el conductor negro de la unidad
receptora marcado "AC IN L" al conductor negro de
alimentación con el conector de cables. Conecte el
conductor blanco de la unidad receptora marcado
"AC IN N" al conductor blanco de alimentación con el
conector de cables. Conecte el conductor blanco de
la unidad receptora marcado "TO MOTOR N" al
conductor blanco del ventilador con el conector de
cables incluido con la unidad receptora. Conecte el
conductor negro de la unidad receptora marcado
"TO MOTOR L" al conductor negro del ventilador con
el conector de cables que se adjunta con la unidad
receptora. Finalmente, conecte el conductor azul de
la unidad receptora al conductor azul de la iluminación
del ventilador con el conector de cables que se
adjunta con la unidad receptora. (Figura 8)
9. Luego de empalmar los cables y realizar la
conexión,sepárelos y dóblelos hacia arriba con el
conductor conconexión a tierra y el unidad del techo
a tierra delequipo debe ir en un lado de la caja de
distribucióneléctrica y el unidad del techo a tierra
debe ir del otrolado. (Figura 8)
10. Conecte el cable de seguridad para cable de
soporte de techo. Deslice la abrazadera del cable en
el cable de seguridad (del ventilador). Coloque el
extremo del cable a través del bucle del cable de
soporte de techo. Tire de la cantidad de cable a
través del bucle como sea posible. Introduzca el
extremo del cable en el orificio de la abrazadera y
apriete firmemente el tornillo (Figura 9). Corte el
exceso de cable de seguridad.
Conductor blanco
del receptor
Conductor negro
del receptor
Conductor blanco
del suministro
Conductor
negro del
suministro
Conductor
negro del
receptor
Conductor
blanco del
Conductor azul
receptor
del receptor
Aditamentos utilizados:
Conectores
de cable
ADVERTENCIA
Verifique que todas las conexiones estén ajustadas,
incluida la conexión a tierra, y que no haya conductores
desnudos visibles en los conectores. No opere el
ventilador hasta que las aspas estén instaladas. Podría
ocasionar ruidos y daños al motor.
AVERTISSEMENT
Vérifiez que tous les raccordements sont bien serrés, y
compris la mise à la terre, et qu'aucun fil dénudé n'est
visible au niveau des capuchons de connexion.Ne faites
pas fonctionner le ventilateur avant d'avoir installé les
pales. Du bruit et des dommages au moteur pourraient
en résulter.
Cable de soporte
para techo
Cable de seguridad
NOTA: Se omiten los
cables de suministro
para mayor claridad.
Aditamentos utilizados:
Abrazadera del cable
de soporte del techo
con tornillo
27
Conductor
verde de la
placa de techo
(puesta a tierra)
Conductor
verde del
suministro
(puesta a
tierra)
Conductor
verde del motor
(puesta a tierra)
Conductor
Conductor
blanco del motor
azul del
motor
Conductor
negro del
motor
Figura 8
x 6
Fije el cable de seguridad al
cable de soporte para techo
Motor
Figura 9
x 1
Antena
