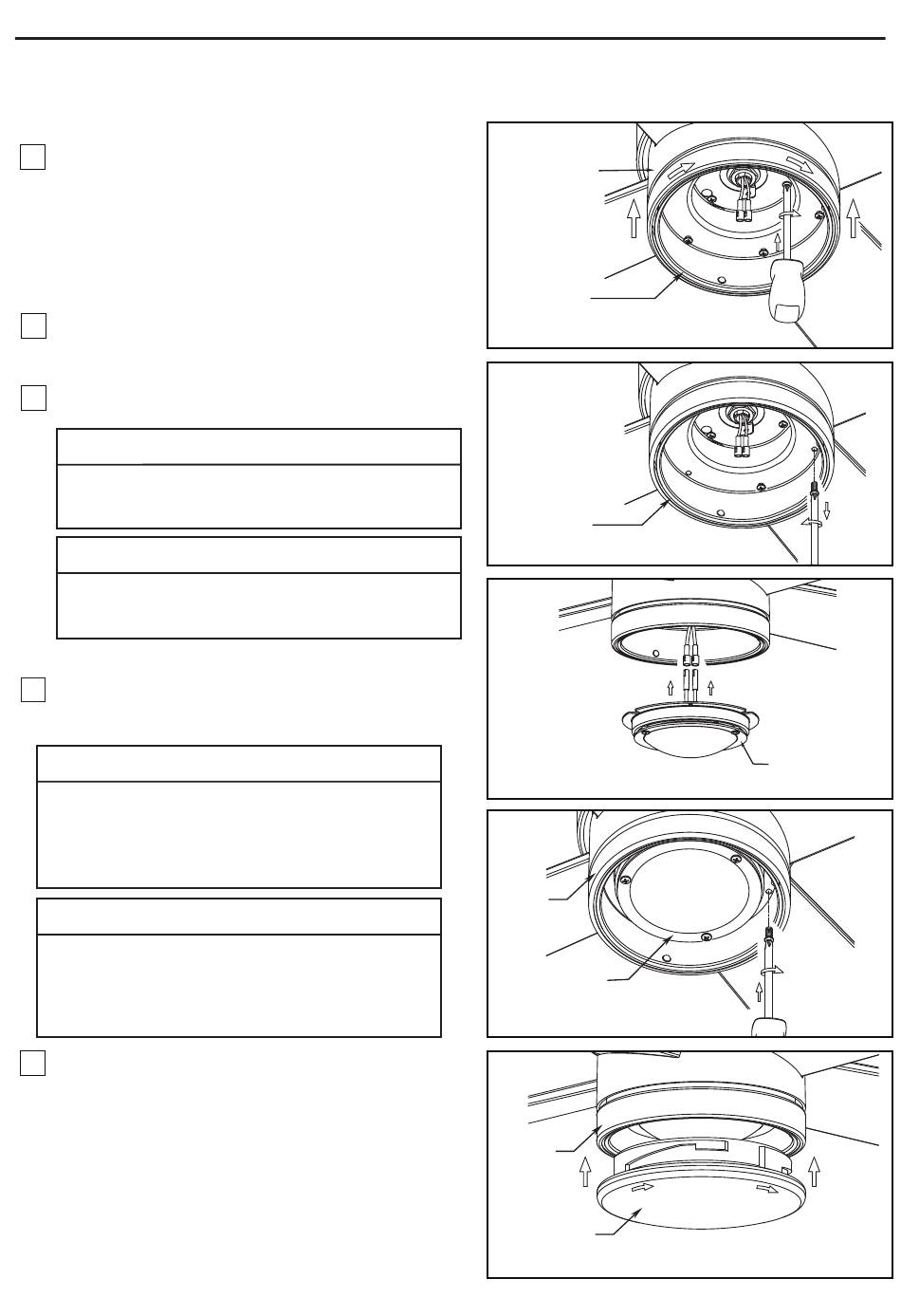

Cómo ensamblar su el kit de iluminación o la tapa (cont.)
Opción B--Para su uso con el kit de iluminación
4. Instale la ensamble del kit de iluminación en el
soporte utilizando las dos ranuras principales de
conexión. Vuelva a colocar el tercer tornillo y asegure
los tres tornillos. (Figura 4)
5. Extraiga el tres tornillos del ensamble del kit de
iluminación y guárdelos para después. (Figura 5)
6. Instale el conector de 2 clavijas desde unidad de luz
LED conexión a la unidad del motor. (Figura 6)
PRECAUCIÓN
A fin de reducir el riesgo descargas eléctricas,
desconecte el circuito de suministro eléctrico al
ventilador antes de instalar el kit de iluminación.
ATTENTION
Pour réduire le risque d'électrocution, débranchez le
circuit d'alimentation électrique du ventilateur avant
d'installer le kit d'éclairage.
7. Instale la unidad LED en la
iluminación usandos el tornillo previamente retirado
y asegure los tres tronillos. (Figura 7)
PRECAUCIÓN
La fuente de luz está diseñado para esta aplicación
específica y puede recalentarse si reparado por
personal no capacitado. Si se requiere ningún tipo de
servicio, el producto debe ser devuelto a un centro de
servicio autorizado para su revisión o reparación.
ATTENTION
La source lumineuse est conçue pour cette application
spécifique et peut surchauffer si par un personnel non
formé. Si un entretien est nécessaire, le produit doit
être retourné à un centre de service agréé pour examen
ou réparation.
8.
Asegure el vidrio en la ensamble del kit de
iluminación girándolo en el sentido de las agujas del
reloj. Gire el vidrio gradualmente
en la ensamble del kit de iluminación.
apretar demasiado. (Figura 8)
ensamble del kit de
hasta que encaje
Sin
30
Motor
Ensamble del
kit de iluminación
Figura 4
Ensamble del
Figura 5
kit de iluminación
Figura 6
Ensamble
del kit de
iluminación
Unidad de
luz LED
Figura 7
Ensamble
del kit de
iluminación
Vidrio
Figura 8
Unidad de
luz LED
