Resumen de contenidos para JUKI DDL-900B

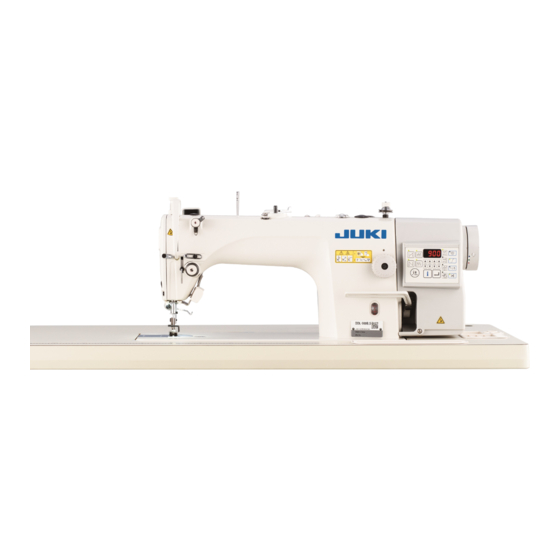

- Página 1 DDL-900B MANUAL DE INSTRUCCIONES...
-
Página 2: Tabla De Contenido
ÍNDICE I. ESPECIFICACIONES .................. 1 II. CONFIGURACIÓN ..................3 1. Instalación ............................3 2. Instalación del sensor del pedal ...................... 4 3. Instalación del interruptor de la corriente eléctrica (para CE) ............. 4 4. Conexión de conectores ........................5 5. Instalación del enchufe tomacorriente ................... 6 6. -
Página 3: Especificaciones
Aguja DB x 1 (#21) #20 a 23 a 110 (para CE) Aceite lubricante JUKI CORPORATION GENUINE OIL 7 - Nivel de presión de ruido de emisión - Nivel de presión de ruido de emisión continua equivalente (L ) en el puesto... - Página 4 DIBUJO DE LA MESA – 2 –...
-
Página 5: Configuración
II. CONFIGURACIÓN 1. Instalación 1) La máquina de coser debe ser portada por dos 2) No poner artículos salientes como destornillador personas, tal como se muestra en la figura de y semejantes en el lugar donde se va colocar la arriba. -
Página 6: Instalación Del Sensor Del Pedal
2. Instalación del sensor del pedal 1) Instale el sensor del pedal en la mesa con los tornillos de montaje ❶ que se suministran con la unidad. Es necesario instalar el sensor del pedal en la posición en que la biela quede perpendicu- lar a la mesa. -
Página 7: Conexión De Conectores
4. Conexión de conectores AVISO : • Para protegerse contra lesiones corporales a causa del arranque brusco de la máquina de coser, asegúrese de desconectar (OFF) la corriente eléctrica, desenchufar del tomacorriente el cable de la máquina y esperar unos cinco minutos o más antes de instalar el sensor del pedal. •... -
Página 8: Instalación Del Enchufe Tomacorriente
5. Instalación del enchufe tomacorriente AVISO : 1. Asegúrese de conectar el conductor a tierra (verde/amarillo) al punto especificado (en el lado de tierra). 2. Tenga cuidado para no permitir que los terminales entren en contacto uno con otro. 1) Conecte el cable de alimentación al enchufe ❶ . 1ø... -
Página 9: Modo De Bobinar El Hilo De Bobina
7. Modo de bobinar el hilo de bobina 1) Inerte la bobina bien dentro del huso ❶ bobina- ❽ dor de bobina todo lo que pueda entrar. ❸ 2) Pase el hilo de bobina extraído desde el carrete ❶ que descansa en el lado derecho del pedestal de hilo siguiendo el orden que se muestra en la figu- ra de la izquierda. -
Página 10: Ajuste De La Altura Del Elevador De Rodilla
8. Ajuste de la altura del elevador de rodilla AVISO : Asegúrese de desconectar (OFF) la corriente eléctrica antes de ejecutar el siguiente trabajo para evitar lesiones corporales por el arranque imprevisto de la máquina de coser. 1) La altura normal que se eleva el pie prensatelas usando el elevador de rodilla es 10 mm. -
Página 11: Lubricación
2.000 sti/min o menos. 2. En cuanto al aceite para la lubricación del gancho compre el aceite JUKI CORPORATION GE- NUINE OIL 7 (Pieza No. : MML007600CA). -
Página 12: Ajuste De La Cantidad De Aceite (Salpiques De Aceite)
11. Ajuste de la cantidad de aceite (salpiques de aceite) AVISO : Ponga sumo cuidado acerca de la operación de la máquina de coser dado que la cantidad de aceite se debe comprobar girando el gancho a alta velocidad. (1) Confirmación de la cantidad de aceite en el gancho ①... - Página 13 (3) Ejemplo que muestra la cantidad apropiada de aceite en el gancho 1) La figura muestra la cantidad apropiada de aceite Cantidad apropiada de aceite (pequeña) (salpiques de aceite). Es necesario realizar el El aceite salpica desde el gancho ajuste fino de la cantidad de aceite de acuerdo con los procesos de cosido.
-
Página 14: Modo De Colocar La Aguja
(6) Ejemplo que muestra la cantidad apropiada de aceite suministrada a partes de la placa frontal 1) La figura muestra la cantidad apropiada de aceite Cantidad apropiada de aceite (pequeña) (salpiques de aceite). Es necesario realizar el Salpiques de aceite desde la palanca tomahilos ajuste fino de la cantidad de aceite de acuerdo con los procesos de cosido. -
Página 15: Modo De Fijar La Bobina En La Cápsula De Canilla
13. Modo de fijar la bobina en la cápsula de canilla 1) Pase el hilo por la rendija A de hilo, y tire del hilo en la dirección C. De este modo, el hilo pasará por debajo del mue- lle tensor y saldrá por la muesca B. 2) Compruebe que la bobina gira en la dirección de la flecha cuando se tira del hilo. -
Página 16: Ajuste De La Altura De La Barra Del Prensatelas
17. Ajuste de la altura de la barra del prensatelas AVISO : Asegúrese de desconectar (OFF) la corriente eléctrica antes de ejecutar el siguiente trabajo para evitar lesiones corporales por el arranque imprevisto de la máquina de coser. 1) Para ajustar la altura de la barra del prensatelas, o el ángulo del prensatelas, afloje el tornillo de fijación ❶... -
Página 17: Tension Del Hilo
19. Tension del hilo (1) Ajuste de la tensión del hilo de la aguja ❶ 1) La longitud del hilo remanente en la punta de la aguja tras el corte del hilo se acorta girando la tuerca reguladora de tensión № 1 ❶ en el sentido de las manecillas del reloj, en dirección A. -
Página 18: Relación De Aguja A Gancho
Afloje los dos tornillos del gancho, gire el volante Dimensión F (mm) y alinee la línea B demarcadora en la barra de DDL-900B 0,04 a 0,10 agua ❷ ascendente con el extremo inferior del buje ❸ inferior de la barra de aguja. -
Página 19: Inclinacion De Los Dientes De Arrastre
24. Inclinacion de los dientes de arrastre AVISO : Asegúrese de desconectar (OFF) la corriente eléctrica antes de ejecutar el siguiente trabajo para evitar lesiones corporales por el arranque imprevisto de la máquina de coser. 1) La inclinación estándar (horizontal) del dentado de transporte se obtiene cuando el punto de- marcador A en el eje de la barra de transporte queda alineado con el punto demarcador B en el... -
Página 20: Contracuchilla
26. Contracuchilla AVISO : Asegúrese de desconectar (OFF) la corriente eléctrica antes de ejecutar el siguiente trabajo para evitar lesiones corporales por el arranque imprevisto de la máquina de coser. Cuando se vuelva a afilar la hoja de la contracuchilla ❶ , hay que poner sumo cuido en el mano de la cuchilla.
