COEL TLJ29U Manual De Instrucciones

B14 9229 275
Rev. 0 07/09
CONTROLADOR MICROPROCESADO DE
TEMPERATURA CON TEMPORIZADOR
CÍCLICO
MODELO TLJ29U
Manual de Instrucciones
1 – INSTALACIÓN EN EL PANEL
1. Hacer una abertura en el panel con las medidas indicadas en la
figura 2.
2. Ingresar el instrumento en esta abertura y fijar con la presilla de
fijación entregada.
3. Evitar colocar la parte interna del instrumento en lugares donde
haya alta humedad y suciedad que puedan provocar condensación o
penetración de partículas y sustancias conductoras.
4. Asegurar que el instrumento tenga ventilación apropiada y evitar
la instalación en paneles que contengan dispositivos que puedan
llevarlo a funcionar fuera de los límites de temperatura especificados.
5. Instalar el instrumento lo más distante posible de fuentes que
puedan generar disturbios electromagnéticos como: motores,
contadores, relés, electroválvulas, etc.

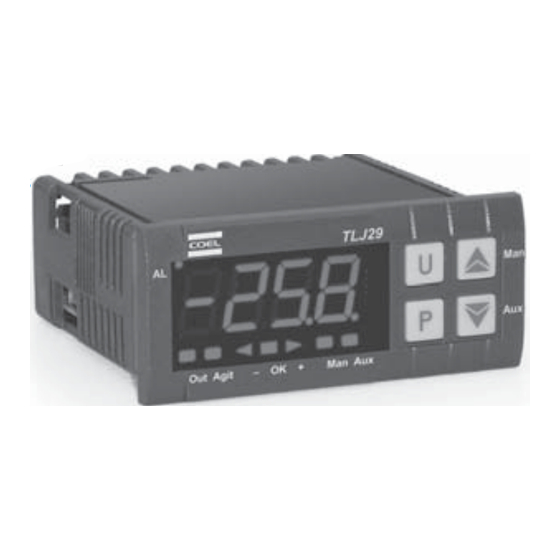

2 – FUNCIONES DE LA PARTE FRONTAL
1 - Tecla : acceso a programación de los parámetros de
funcionamiento y para confirmar la selección
2 - Tecla /AUX:
decremento dos
valores a serem
programa- dos e
para selecionar os
parâmetros.
M a n t e n i d a
presionada en
el modo de
p r o g r a m a c i ó n ,
permite pasar al
nivel anterior hasta salir del modo de programación. Cuando no está
en modo de programación, puede ejecutar funciones configurables
(vea parámetro [Fbd]).
3 - Tecla /Man: incremento de los valores a ser programados y para
seleccionar los parámetros. Mantenida presionada en el modo de
programación, permite pasar al nivel anterior hasta salir del modo
de programación. Cuando no está en modo de programación, se
utiliza para accionar manualmente el relé del temporizador por
el tiempo[A G o n] , después sigue el ciclo de tiempo normal del
temporizador.
4 - Tecla : tecla de funcionamiento programable a través del
parámetro ["USRb"]. Normalmente, se utiliza para visualizar la
temperatura medida por la sonda.
5 - Led OUT: indica el estado de la salida del compresor.
6 - LED AGIT: indica el estado de la salida del agitador.
7 - LED MAN: indica el ciclo manual del temporizador en curso.
8 - LED AUX: indica o estado da saída auxiliar.
9 - LED AL: indica el estado de las alarmas.
10 - Display: indica normalmente la temperatura del proceso.
1 1 - LED SET: parpadeando, indica la entrada en el modo de
programación y en modo stand-by.
12 - LED – : indica alarma de mínima.
13 - LED + : indica alarma de máxima.
14 - LED OK: indica condición normal de temperatura.
3 – PROGRAMACIÓN
3.1 - PROGRAMACIÓN DE SET POINT
Presione la tecla el display mostrará alternadamente "SP n" (n = Set
Point activo) y el valor programado, que puede ser modificado a través
de las teclas y
Para salir del modo de programación del Set Point presionar la tecla
o, no presionar cualquier tecla por 20 segundos
3.2 - PROTECCIÓN DE LA PROGRAMACIÓN MEDIANTE USO DE
CLAVE
Cuando desee utilizar esta protección basta configurar el parámetro
["PASS]" con el valor de la clave deseada.
Cuando se activa la protección, para acceder a los parámetros, presionar
la tecla por 5 segundos, el LED SET permanecerá parpadeando y el
display indicará el valor "0". Programar através de las teclas
valor de clave programado en el parámetro [PASS ] y presionar la tecla
.
3.3 - PROGRAMACIÓN DE LOS PARÁMETROS
Para accesar los parámetros presionar la tecla
El display mostrará el código que identifica el primer grupo de parámetros
[(ySP)]. Por las teclas o
y presionar la tecla en el display aparecerá el código que identifica el
primer parámetro del grupo seleccionado.
Através de las teclas
Presionándose la tecla
el valor del parámetro, que podrá ser modificado a través de las teclas
o
Programado o valor desejado, pressionar novamente a tecla , o novo
valor será memorizado e o display mostrará novamente o código do
parâmetro selecionado.
A través de las teclas o se puede seleccionar otro parámetro y modificarlo
como se ha descrito.
Para seleccionar otro grupo de parámetros, mantener presionada
por aproximadamente 1 segundo. Después de este periodo, el display
mostrará nuevamente el código del grupo de parámetros.
Soltándose la tecla será posible seleccionar otro grupo a través de las
teclas o
Para salir del modo de programación, presionar la tecla
segundos o no presionar ninguna tecla por 20 segundos.
Nota: En caso de que se haya olvidado la clave de acceso, conecte el
instrumento con la tecla
que identifica el primer grupo de parámetros [(Ysp]).
3.4 - TEMPORIZADOR
Al alimentar el instrumento, la salida AGIT sigue activada por el tiempo
["AGon"] y desactivada por el tiempo "[AGoF]" cíclicamente.
4 – PARÁMETROS
Enseguida, se describen todos los parámetros que el instrumento puede
presentar. Observe que la presencia de algunos parámetros depende
del modelo del instrumento o de la configuración de otro parámetro
SET POINT ySP
Set Point activo
SPAt
Set Point 1 (ºC /ºF)
SP1
Set Point 2 (ºC /ºF)
SP2
Set Point mínimo (ºC /ºF)
SPLL
Set Point máximo (ºC /ºF)
SPHL
ENTRADAS yInP
Tipo de sonda
SEnS
Offset de la sonda del ambiente
OFS1
(ºC /ºF)
Unidad de medida de temperatura
Unit
Punto decimal
dP
Filtro digital de entrada (segundos)
FiL
1/4
1/4
por 5 segundos
seleccionar el grupo de parámetros deseado
o seleccionar el parámetro deseado.
el display mostrará alternadamente el código y
presionada que el display mostrará el código
l o 2
SPLL a SPHL
SPLL a SPHL
-58.0 a SPHL
SPLL a 302.0
Ptc o ntc
-30.0 a 30.0
o C o o F
On o OFF
OFF - 0.01 a 20.0
o el
o
o por 3
DEF NOTA
1
0.0
0.0
-50.0
100.0
DEF NOTA
ntc
0.0
oC
On
2.0
