Mantenimiento del
sistema de combustible
Cómo cambiar el filtro de
combustible en línea
Intervalo de mantenimiento: Cada 100 horas—Cambie el
filtro de combustible en línea
No instale nunca un filtro sucio que haya sido desmontado
del tubo de combustible.
1. Aparque la máquina en una superficie nivelada y
desengrane el mando de control de las cuchillas.
2. Mueva las palancas de control de movimiento hacia
fuera a la posición de aparcar, pare el motor, retire la
llave y espere a que se detengan todas las piezas en
movimiento antes de abandonar el puesto del operador.

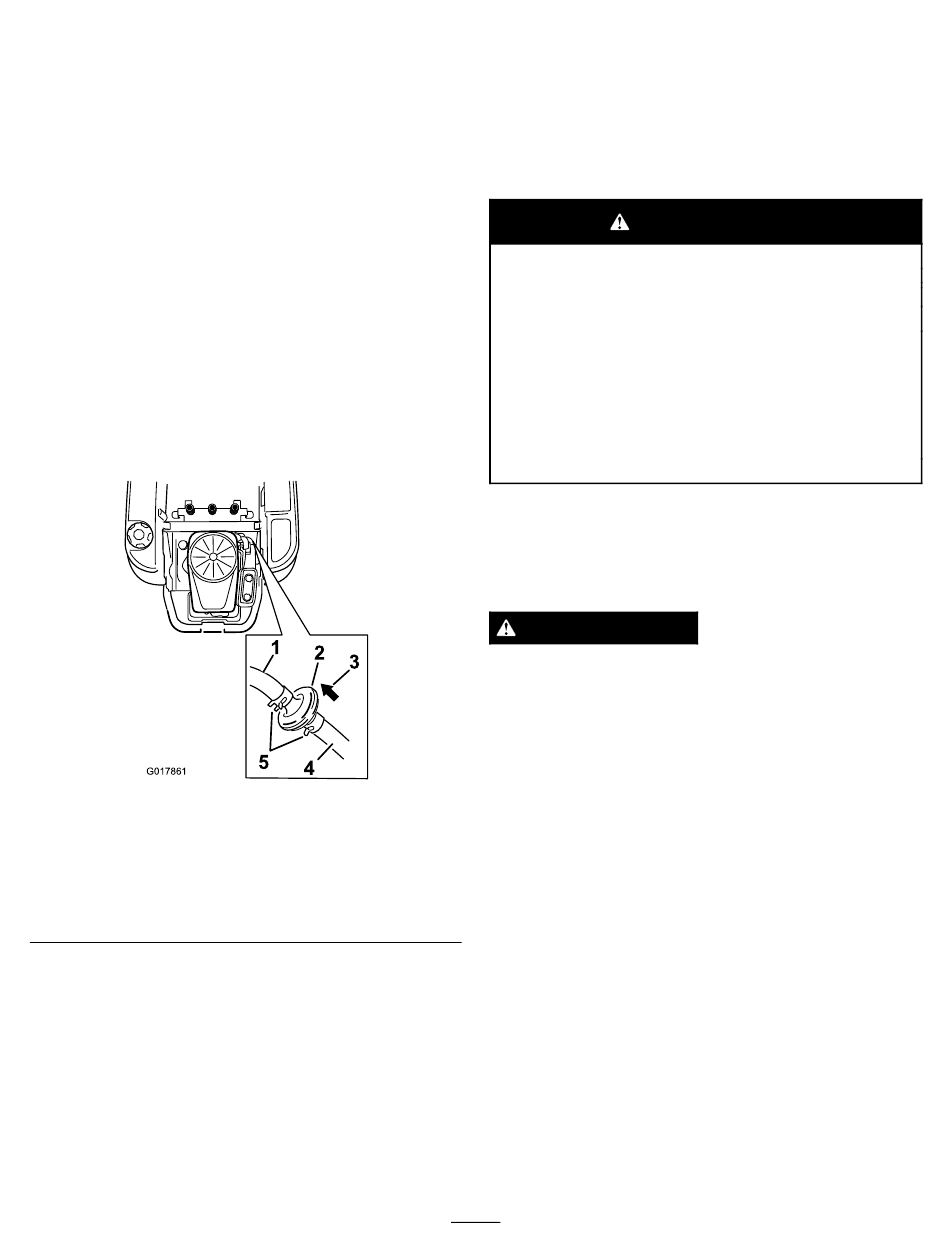

3. Levante el asiento y localice los filtros de combustible
(Figura 36).
G017861
Figura 36
1. Tubo de combustible que
va al motor
2. Filtro de combustible en
línea
3. Tubo de combustible que
viene del depósito
4. Apriete los extremos de las abrazaderas y deslícelas por
el tubo alejándolas del filtro (Figura 36).
5. Desmonte el filtro de los tubos de combustible.
6. Instale un filtro nuevo – la flecha que indica el sentido
de flujo debe apuntar hacia el motor.
Nota: Acerque las abrazaderas al filtro (Figura 36)
para sujetar éste.
1
2
3
5
4
4. Flecha de dirección de
flujo
5. Abrazadera
Mantenimiento del
sistema eléctrico
Los bornes, terminales y otros accesorios de la batería
contienen plomo y compuestos de plomo, productos
químicos reconocidos por el Estado de California como
causantes de cáncer y daños reproductivos. Lávese las
manos después de manejar el material.
ADVERTENCIA
CALIFORNIA
Advertencia de la Propuesta 65
Los bornes, terminales y otros accesorios
de la batería contienen plomo y compuestos
de plomo, productos químicos reconocidos
por el Estado de California como causantes
de cáncer y daños reproductivos. Lávese las
manos después de manejar el material.
Cómo cargar la batería
Cómo retirar la batería
ADVERTENCIA
Los bornes de la batería o una herramienta metálica
podrían hacer cortocircuito si entran en contacto
con los componentes metálicos de la máquina,
causando chispas. Las chispas podrían hacer
explotar los gases de la batería, causando lesiones
personales.
• Al retirar o colocar la batería, no deje que los
bornes toquen ninguna parte metálica de la
máquina.
• No deje que las herramientas metálicas hagan
cortocircuito entre los bornes de la batería y las
partes metálicas de la máquina.
1. Aparque la máquina en una superficie nivelada y
desengrane el mando de control de las cuchillas.
2. Mueva las palancas de control de movimiento hacia
fuera a la posición de aparcar, pare el motor, retire la
llave y espere a que se detengan todas las piezas en
movimiento antes de abandonar el puesto del operador.
3. Levante el asiento para tener acceso a la batería.
4. Desconecte el cable negativo de tierra (negro) del
borne de la batería (Figura 37).
Nota: Guarde todas las fijaciones.
