installation and
opEration Manual
English | Français | Español
Jandy
Pro Series
®

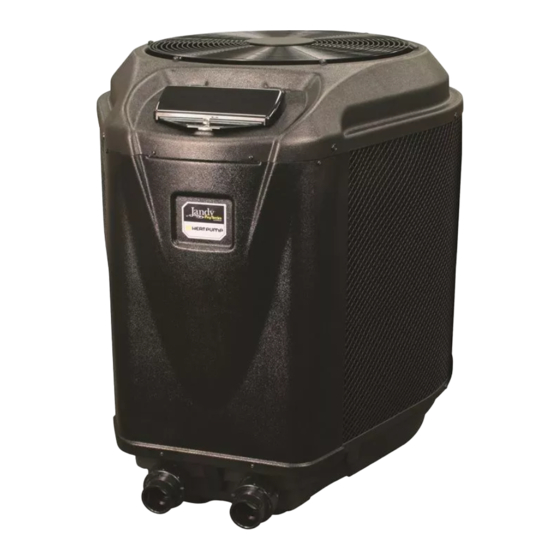

JE Heat Pump
WARNING
For Your saFEtY - This product must be installed by a licensed HVAC technician certified in heat
pump repair and maintenance by the jurisdiction in which the product will be installed where such
state or local requirements exists. The technician must possess and comply with all certifications and
regulations regarding the purchasing, handling, transportation and reclamation of R410A refrigerant.
In the event no such state or local requirement exists, the installer or maintainer must be a
professional with sufficient experience in pool equipment installation and maintenance so that all of
the instructions in this manual can be followed exactly. Before installing this product, read and follow
all warning notices and instructions that accompany this product. Failure to follow warning notices
and instructions may result in property damage, personal injury, or death. Improper installation and/
or operation can create an electrical hazard which can cause serious injury, property damage, or
death. Improper installation and/or operation will void the warranty.
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Zodiac Jandy Pro Serie
Resumen de contenidos para Zodiac Jandy Pro Serie
- Página 1 installation and opEration Manual English | Français | Español Jandy Pro Series ® JE Heat Pump WARNING For Your saFEtY - This product must be installed by a licensed HVAC technician certified in heat pump repair and maintenance by the jurisdiction in which the product will be installed where such state or local requirements exists.
-
Página 3: Tabla De Contenido
Bonding ............. 15 Ordering Information ......... 26 Optional Remote Controls ........ 15 Zodiac JE Heat Pumps Parts List ..... 26 Zodiac JE1500 Heat Pumps Exploded View ... 27 section 5. operation ........18 Zodiac JE2000 Heat Pumps Exploded View ... 28 Zodiac JE Single Phase Electric Box .... - Página 4 ® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 2 ENGLISH...
-
Página 5: Section 1. General Information
Read these installation and operation installation instructions for water temperature instructions completely before proceeding with guidelines before setting temperature. the installation. Consult Zodiac Pool Systems, Inc. (“Zodiac”) with any questions regarding this equipment. To obtain additional copies of this manual contact us at WarninG 800-822-7933. -
Página 6: Warranty
Make all warranty claims to your Zodiac ® dealer or • Lack of awareness of impending hazard directly to Zodiac. Claims must include the heat pump • Failure to perceive heat serial number and model (this information can be found •... -
Página 7: Specifications
When pool equipment is located below the pool Plastic 2” PVC (Unions included) surface, a leak from any component can cause Flow rate large scale water loss or flooding. Zodiac cannot Maximum 70 gpm (265 lpm) Optimum 60 gpm (230 lpm) - Página 8 ® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 6 ENGLISH...
- Página 9 ® Jandy Pro Series JE Heat Pumps Installation and Operation Manual ENGLISH Page 7 Figure 1. Jandy pro series JE Heat pumps dimensions MODEL SIZE DIMENSIONS JE1500T 33” 34” 12.5” 9” 7” 39” JE2000/2500T 36” 40” 13.8” 19” 15” 43” JE3000T 36”...
-
Página 10: Section 3. Water Connections
Zodiac cannot be responsible Place the clamps at the base of the heat pump in for such water loss or flooding or the damage caused the locations indicated in Figure 2. -
Página 11: Multiple Unit Installation
The Zodiac ® heat pump may be plumbed with a gas or electric heater or any combination of heat sources including solar. -
Página 12: Main Power
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 10 ENGLISH Main power Electrical wiring to the heat pump must be in WarninG accordance with the latest edition of the National Electric Code (NEC ), ANSI/National Fire Protection ®... -
Página 13: Figure 4. Standard Plumbing Layout
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual ENGLISH Page 11 VENT FOR INDOOR INSTALLATION ONLY POOL HEATER CHEMICAL LOOP OR OPTIONAL CHLORINE GENERATION SYSTEM (JANDY AQUAPURE ® SHOWN) CHEMICAL FEEDER FILTER POOL PUMP FROM POOL OR SPA CHECK VALVE TO POOL OR SPA MANUAL BYPASS VALVE... -
Página 14: Figure 6. Two (2) Heat Pump Plumbing Layout
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 12 ENGLISH Optional Isolation Valves 2” PVC From Filter 3” PVC Manual Bypass Valve To Pool Figure 6. two (2) Heat pump plumbing layout Optional Isolation Valves 2” PVC From Filter 3”... -
Página 15: Figure 8. Je Single-Phase Electrical Supply Wiring Diagram
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual ENGLISH Page 13 Figure 8. JE single-phase Electrical supply Wiring diagram... - Página 16 ® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 14 ENGLISH Figure 9. Jandy pro series JE 3-phase Electrical supply Wiring diagram...
-
Página 17: Bonding
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual ENGLISH Page 15 CONNECTOR FOR SERVICE ACCESS HIGH VOLTAGE WIRES PANEL (5 SCREWS) CONNECTOR FOR LOW VOLTAGE WIRES Figure 10. Jandy pro series JE Heat pump Front View Bonding panel to the heat pump unit and the cover to the junction box (see Figure 10). - Página 18 ® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 16 ENGLISH Press the up or down button to display two-Wire Connection to an aqualink ® rEMotE. The sElECt rEMotE oFF or tstat (default remote) appears, use the up or down Configure the aqualink rs Control button to scroll through the Remote options.
-
Página 19: Figure 12. Aqualink
MEnu button for 5 seconds to enter the User Setup Mode and then enable the Zodiac Remote. The wires coming from the Jandy Pro Series JE heat pump can be “doubled up” on the red terminal... -
Página 20: Section 5. Operation
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 18 ENGLISH section 5. operation This lets the filter system and heat pump operate continuously until the water reaches the temperature setting on the temperature control. When that happens, Caution the heat pump will automatically shut off, but the filter pump will keep running. -
Página 21: Operating Features Of Hybrid Units With Optional Chiller
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual ENGLISH Page 19 set point. After 5 seconds of inactivity, the new set point spa Mode - (normal Heat) is stored in memory. When the water temperature rises To enable the spa mode, press spa . The associated left to 1 degree above the temperature setting after a 5 green LED indicator will light and the unit will display... -
Página 22: User Setup Options
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 20 ENGLISH Make sure the control is in the oFF mode. user setup options The User Setup options allow the user to select specific To enter the User Setup mode, press and hold the Languages, Temperature Scale, Spa Timer, and Display MEnu button for 5 seconds. -
Página 23: Set Point Lockout
Do not adjust the pressure switch if the heat pump is installed more than 5 feet (1.5 m) above or 10 feet (3 m) below the pool surface. Consult your local section 6. General Maintenance Zodiac dealer for recommendations. ® On some installations, the piping from the heat pump Water Chemistry to the pool is very short. -
Página 24: Spring Start-Up
Page 22 ENGLISH ments. Perform the following steps to completely drain Zodiac recommends that you inspect your heat pump the heat pump (see Figure 15). on a regular basis and especially after abnormal weather conditions. The following basic guidelines are suggest-... -
Página 25: Section 7. Professional Maintenance
Adequate airflow is required to move warm air through the large evaporator. Heat pump design Compressor - The compressor compresses the The Zodiac heat pump is one of the most efficient ® refrigerant gas to a higher pressure, increasing the ways to heat a pool or spa. -
Página 26: Section 8. Troubleshooting
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual Page 24 ENGLISH section 8. troubleshooting troubleshooting Guide The following table provides symptoms and solutions for general troubleshouting problems for the heat pump. table 4. Heat pump troubleshouting Guide sYMptoM CorrECtiVE aCtion Heat pump will not start, no control board display. -
Página 27: Diagnostics
® Jandy Pro Series JE Heat Pumps Installation and Operation Manual ENGLISH Page 25 diagnostics In the event a pressure switch opens or another fault condition occurs, the LCD screen will display the fault until the problem has been resolved. Please refer to the following table for the list of diagnostic conditions. table 5. -
Página 28: Section 9. Replacement Parts
To order or purchase parts for the JE models of heat pumps, contact your nearest Zodiac dealer or distributor. See the Zodiac web site at www.Zodiac.com for the nearest service center. If they cannot supply you with what you need, contact Zodiac customer support department, telephone (800) 822-7933. -
Página 29: Zodiac Je1500 Heat Pumps Exploded View
Pro Series JE Heat Pumps Installation and Operation Manual ENGLISH Page 27 Zodiac ® JE 1500 Heat pumps Exploded View *See Figure 19 for detail DETAIL C SCALE 1 : 8 Figure 16. Zodiac JE Heat pumps Exploded View (JE1500 shown) - Página 30 Pro Series JE Heat Pumps Installation and Operation Manual Page 28 ENGLISH Zodiac ® JE 2000, JE2500 & JE3000 Heat pumps Exploded View *See Figure 20 for detail DETAIL C SCALE 1 : 8 Figure 17. Zodiac JE Heat pumps Exploded View (JE2000 shown)
-
Página 31: Zodiac Je Single Phase Electric Box
Pro Series JE Heat Pumps Installation and Operation Manual ENGLISH Page 29 Zodiac ® JE single phase Electric Box JE1500 ONLY Figure 18. Zodiac JE single phase Electric Box Zodiac ® JE three phase Electric Box Figure 19. Zodiac JE three phase Electric Box... - Página 32 2115 South Service Road West, Unit 3 Oakville, ON L6L 5W2 1-888-647-4004 | www.ZodiacPoolSystems.ca ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license. All trademarks referenced herein are the property of their respective owners. ©2013 Zodiac Pool Systems, Inc. H0408600 Rev B...
- Página 33 ManuEl d'installation Et dE FonCtionnEMEnt English | Français | Español Série Jandy ® Thermopompe JE AVERTISSEMENT pour VotrE sÉCuritÉ – Ce produit doit être installé par un technicien compétent en CVCa certifié pour la réparation et l’entretien de thermopompes dans l’administration où le produit sera installé lorsque de telles exigences locales ou provinciales sont édictées.
- Página 35 4. raccordements électriques ..9 section 9. pièces de rechange ....26 Renseignements généraux ..........9 Information de commande .........26 Alimentation principale..........10 Liste des pièces de la thermopompe Zodiac JE ..26 Liaison électrique ............15 Diagramme éclaté des thermopompes Télécommandes optionnelles ........15 Zodiac JE1500 ............27 Diagramme éclaté...
- Página 36 ® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 2 fRANçAIS...
-
Página 37: Section 1. Information Générale
élevée peut être dangereuse. Voir l’avis d'installation avant de procéder à l’installation. Consulter Zodiac Pool et de fonctionnement pour le réglage de la Systems Inc (“Zodiac”), ou un représentant local pour toute température. question concernant cet équipement. Pour obtenir des copies supplémentaires de ce manuel, communiquer avec nous en... -
Página 38: Garantie
à piscine précis. Une différence de 2 °C Consulter le service technique de Zodiac ou votre revendeur (4 °F), entre 26 °C et 28 °C (78 °F et 82 °F), diminuera local Zodiac pour toute question ou tout problème impliquant significativement la consommation d’énergie. -
Página 39: Spécifications
Lorsque l’équipement de la piscine est situé sous la montrées au Tableau 2 doivent être observées. surface de la piscine, une fuite peut entraîner une importante perte d’eau ou une inondation. Zodiac ne raccord tuyau d’eau/générateur de chaleur peut être tenu responsable pour une telle perte en... - Página 40 ® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 6 fRANçAIS...
- Página 41 ® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi fRANçAIS Page 7 Figure 1. dimensions des thermopompes de la série JE de Jandy pro TAILLE DU MODÈLE DIMENSIONS JE1500T 838 mm (33 po) 864 mm (34 po) 318 mm (12,5 po) 229 mm (9 po) 178 mm (7 po) 991 mm (39 po) JE2000/2500T...
-
Página 42: Section 3. Raccordements D'eAu
Appeler le Service Vérifier que la thermopompe est à son emplacement technique de Zodiac au (800) 822-7933 pour de plus amples permanent sur le massif d’équipement. renseignements. -
Página 43: Section 4. Raccordements Électriques
être fixé. La thermopompe Zodiac ® peut être en circuit avec un chauffage à gaz ou électrique ou toute combinaison de sources de chaleur y compris solaires. -
Página 44: Alimentation Principale
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 10 fRANçAIS alimentation principale Le câblage électrique doit être conforme au National Electric aVErtissEMEnt Code (NEC ), ANSI/National Fire Protection Association ® ® (NFPA 70 ) aux É.-U. -
Página 45: Figure 4. Disposition De La Plomberie Standard
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi fRANçAIS Page 11 VENTILATEUR POUR LES INSTALLATIONS À L’INTÉRIEUR UNIQUEMENT RÉCHAUFFEUR DE PISCINE BOUCLE CHIMIQUE OU SYSTÈME OPTIONNEL DE PRODUCTION DU CHLORE (JANDY AQUAPURE ILLUSTRÉ) ® DOSEUR DE RÉACTIFS FILTRE POMPE DE PISCINE... - Página 46 ® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 12 fRANçAIS Clapets d’isolement optionnels 2” PVC Du filtre 3” PVC Soupape de dérivation manuelle Vers la piscine Figure 6. agencement de plomberie de pompe de chauffage deux (2) Clapets d’isolement optionnels 2”...
- Página 47 ® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi fRANçAIS Page 13 Figure 8. diagramme de câblage électrique monophasé pour JE...
- Página 48 ® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 14 fRANçAIS Figure 9. diagramme de câblage électrique triphasé pour série JE de Jandy pro...
-
Página 49: Liaison Électrique
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi fRANçAIS Page 15 CONNECTEUR POUR FILS PANNEAU D’ACCES DE HAUTE TENSION DE SERVICE (5 VIS) CONNECTEUR POUR FILS DE BASSE TENSION Figure 10. Vue de face de la thermopompe de la série JE de Jandy pro liaison électrique Acheminer les cables du système de commande de la piscine et du spa jusqu’à... - Página 50 ® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 16 fRANçAIS Appuyer sur le bouton up (vers le haut) ou down (vers Branchement à deux Fils à un aqualink ® le bas) pour afficher rEMotE (à distance). L’option ou tstat sElECt rEMotE oFF (sélectionner commande à...
- Página 51 Utiliser un câble à quatre fils conducteurs de calibre 4 les fonctionnalités ont été maintenant rendues à la commande de la thermopompe. Dans ce mode, l’unité RS ne commande (Article Zodiac n° 4278) entre la thermopompe et la plus la thermopompe. commande RS, et faites correspondre l’ordre des couleurs des fils.
-
Página 52: Précautions De Démarrage Initial
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 18 fRANçAIS section 5. Fonctionnement Cela permet au système de filtrage et à la thermopompe de fonctionner continuellement jusqu’à ce que l’eau atteigne le réglage de température sur la commande de MisE En GardE température. -
Página 53: Fonctions D'uTilisation D'uNités Hybrides Avec Refroidisseur En Option
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi fRANçAIS Page 19 Mode spa – (température normale) rEMarquE L’option pool CHill (refroidisseur de piscine) ne sera pas affichée si l’unité n’est pas dotée Pour activer le mode Spa, appuyer sur spa . Le voyant DEL d’un refroidisseur. -
Página 54: Configuration Par L'uTilisateur
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 20 fRANçAIS options Configuration utilisateur Configuration de la Minuterie du spa S'assurer que la commande est en mode oFF (Arrêt). Les options Configuration Utilisateur permet à l’utilisateur de sélectionner des langues spécifiques, l’échelle de température, Pour entrer en mode «... -
Página 55: Verrouillage Du Point De Consigne
Nepas régler le pressostat si la thermopompe est installée à insuffisant. plus de 1,5 m (5 pi) au-dessus ou 3 m (10 pi) en-dessous de la surface de la piscine. Consulter votre revendeur Zodiac local ® section 6. Maintenance Générale pour les recommandations. -
Página 56: Démarrage Au Printemps
Pro de la série JE | Manuel d’installation et mode d’emploi Page 22 fRANçAIS Effectuer les étapes suivantes pour vidanger complètement la Zodiac vous recommande d’inspecter votre thermopompe thermopompe (voir Figure 15). régulièrement surtout après des périodes au cours desquelles Couper l’alimentation électrique de la thermopompe au les conditions climatiques ont été... -
Página 57: Conception De La Thermopompe
élevé. Un débit d’air suffisant est requis pour Conception de la thermopompe que l’air tiède se déplace dans le gros évaporateur. La thermopompe Zodiac est l’un des moyens les plus ® Compresseur - Le compresseur comprime le gaz frigorigène efficaces pour chauffer la piscine ou le spa. -
Página 58: Section 8. Dépannage
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi Page 24 fRANçAIS section 8. dépannage Guide de dépannage Le tableau suivant décrit les symptômes et les solutions des problèmes de dépannage généraux pour la thermopompe. tableau 4. -
Página 59: Diagnostiques
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi fRANçAIS Page 25 diagnostiques En cas d’ouverture du pressostat ou d’une autre défaillance, l’écran LCD indiquera une défaillance jusqu’à ce que le problème soit résolu. Prière de se référer au tableau suivant pour la liste des problèmes diagnostiqués. tableau 5. -
Página 60: Section 9. Pièces De Rechange
Pour commander ou acheter des pièces pour les modèles JE des thermopompes, communiquer avec le revendeur ou distributeur de produits Zodiac le plus proche. Consulter le site Web de Zodiac à l’adresse www. Zodiac.com pour trouver le centre de services le plus proche. -
Página 61: Diagramme Éclaté Des Thermopompes Zodiac Je1500
éclaté des thermopompes Zodiac ® JE 1500 *See Figure 19 *Voir détails à la for detail Figure 19 DÉTAIL C DETAIL C ÉCHELLE 1:8 SCALE 1 : 8 Figure 16. diagramme éclaté des thermopompes Zodiac JE1500 (modèle JE1500 illustré) -
Página 62: Diagramme Éclaté Des Thermopompes Zodiac Je2000
éclaté des thermopompes Zodiac ® JE 2000, JE2500 et JE3000 *Voir détails à la *See Figure 20 Figure 20 for detail DETAIL C DÉTAIL C ÉCHELLE 1:8 SCALE 1 : 8 Figure 17. diagramme éclaté des thermopompes Zodiac JE (modèle JE2000 illustré) -
Página 63: Boîtier Électrique Monophasé Zodiac Je
® Thermopompes Jandy Pro de la série JE | Manuel d’installation et mode d’emploi fRANçAIS Page 29 Boîtier électrique monophasé pour thermopompe Zodiac ® JE1500 SEULEMENT JE 1500 sEulEMEnt Figure 18. Boîtier électrique monophasé Zodiac JE Boîtier électrique triphasé pour thermopompe Zodiac ®... - Página 64 2115, route South Service Ouest, n° 3, Oakville (ON) L6L 5W2 1 888 647-4004 | www.ZodiacPoolSystems.ca ZODIAC® est une marque déposée de Zodiac International, S.A.S.U., utilisée sous licence. Toutes les marques de commerce et marques déposées susmentionnées dans le présent document sont la propriété...
