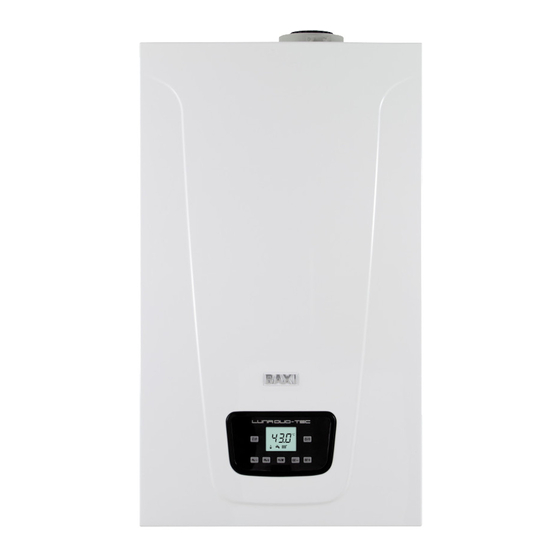

Caldera mural de gas de condensación

Publicidad

Enlaces rápidos

A
es
CALDERA MURAL DE GAS DE CONDENSACIÓN
Manual de uso destinado al usuario y al instalador

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Baxi DUO-TEC+

  • Página 1 CALDERA MURAL DE GAS DE CONDENSACIÓN Manual de uso destinado al usuario y al instalador...
  • Página 2: Tabla De Contenido

    Estimado Cliente, Nuestra Empresa opina que su nuevo producto satisfará todas sus exigencias. La compra de un nuestro producto garantiza lo que Ud. se espera: un buen funcionamiento y un uso simple y racional. Le pedimos que no ponga aparte estas instrucciones sin leerlas: contienen informaciones útiles para una gestión correcta y eficaz de su producto.
  • Página 3: Descripción De Los Símbolos

    DESCRIPCIÓN DE LOS SÍMBOLOS ADVERTENCIA Riesgo de daño o mal funcionamiento del aparato. Prestar especial atención a las advertencias de peligro relacionadas con posibles daños a las personas. PELIGRO DE QUEMADURAS Esperar a que el aparato se enfríe antes de actuar sobre las piezas expuestas al calor. PELIGRO DE ALTA TENSIÓN Piezas eléctricas bajo tensión y peligro de electrocución.
  • Página 4: Advertencias Generales

    (ISO 9001), el medio ambiente (ISO 14001) y la salud y la seguridad (OHSAS 18001). Esto atestigua que BAXI S.p.A. reconoce como sus propios objetivos estratégicos la protección del medio ambiente, la fiabilidad y la calidad de sus productos, así como la salud y la seguridad de sus empleados.
  • Página 5: Puesta En Marcha De La Caldera

    1. PUESTA EN MARCHA DE LA CALDERA Para encender la caldera correctamente, actuar del siguiente modo: • Controlar que la presión de la instalación tenga el valor indicado (capítulo "LLENADO DE LA INSTALACIÓN"); • Alimentar eléctricamente la caldera; • Abrir el grifo del gas (de color amarillo, situado debajo de la caldera); •...
  • Página 6: Parada Prolongada De La Instalación. Protección Antiheladas

    2. PARADA PROLONGADA INSTALACIÓN. PROTECCIÓN ANTIHELADAS Es buena costumbre evitar el vaciado de toda la instalación de calefacción porque los cambios de agua producen también inútiles y dañinos depósitos calcáreos dentro de la caldera y de los cuerpos calentadores. Si en invierno la instalación no se utiliza y hay peligro de heladas, se aconseja añadir al agua del circuito una solución anticongelante específica, por ejemplo propilenglicol mezclado con inhibidores de incrustaciones y corrosión.
  • Página 7: Menú De Información Sobre La Caldera

    Finalmente purgar los elementos radiantes que estén situados en el interior de la instalación. BAXI rechaza cualquier responsabilidad ante los daños resultantes de la presencia de burbujas de aire en el interior del intercambiador primario por el cumplimiento incorrecto o aproximado de lo indicado anteriormente.
  • Página 8: Advertencias Antes De La Instalación

    ADVERTENCIAS ANTES DE LA INSTALACIÓN Las notas y las instrucciones técnicas indicadas a continuación se dirigen a los instaladores de modo que puedan efectuar una instalación perfecta. Las instrucciones sobre el encendido y el empleo de la caldera se encuentran en la parte destinada al usuario.
  • Página 9: Instalación De Los Conductos

    10. INSTALACIÓN DE LOS CONDUCTOS La instalación de la caldera se puede efectuar con facilidad y flexibilidad gracias a los accesorios suministrados y descritos a continuación. Originalmente, la caldera está preparada para la conexión a un conducto de evacuación - aspiración de tipo coaxial, vertical u horizontal.
  • Página 10: Conexiones Eléctricas

    KIT DESDOBLADOR INDIVIDUAL (ACCESORIO OPCIONAL) Para instalaciones especiales de los conductos de evacuación/aspiración de humos, es posible utilizar el accesorio desdoblador individual (C) suministrado como accesorio. De hecho, este accesorio permite orientar la evacuación y la aspiración hacia cualquier dirección gracias a la posibilidad de rotación de 360°.
  • Página 11: Conexión Del Termostato Ambiente

    11.1 CONEXIÓN DEL TERMOSTATO AMBIENTE Las conexiones presentes en la bornera M1 están a alta tensión (230 V). Antes de realizar la conexión, asegurarse de que el aparato no esté alimentado eléctricamente. Respetar la polaridad eléctrica L (LÍNEA) - N (NEUTRO). Para conectar el Termostato Ambiente a la caldera, actuar como se describe a continuación: •...
  • Página 12: Funciones Especiales

    12. FUNCIONES ESPECIALES 12.1 PRIMER ENCENDIDO Durante la primera puesta en marcha de la caldera es necesario realizar el procedimiento que se describe a continuación. Tras haber alimentado eléctricamente la caldera, en la pantalla aparece el código "000" y el aparato está listo para el procedimiento de "primer encendido".
  • Página 13: Control De La Combustión (Co )

    12.4 CONTROL DE LA COMBUSTIÓN (CO Para el correcto funcionamiento de la caldera el contenido de CO de la combustión debe respetar el campo de tolerancia indicado en la tabla siguiente. Si el valor de CO observado resulta diferente, comprobar la integridad y la distancia de los electrodos.
  • Página 14: Configuración Del Los Parámetros

    14. CONFIGURACIÓN DEL LOS PARÁMETROS Para programar los parámetros de la placa electrónica de la caldera, proceder del modo siguiente: • Pulsar conjuntamente las teclas y manternerlas pulsadas durante 6 segundos y hasta que en pantalla aparezca la línea del parámetro “P01” alternada con el valor consignado; •...
  • Página 15: Regulación Potencia Máxima Calefacción

    Tiempo de espera en calefacción antes de un nuevo encendido (00-10 minutos) - 00=10 segundos Información acerca del fabricante Tiempo de postcirculación bomba en ACS (segundos) Función legionella (°C) 00…54 = Deshabilitada - 55…67 = Habilitada (definir el valor de temperatura deseado) Información acerca del fabricante Temperatura máxima de setpoint sanitario (ACS) Información acerca del fabricante...
  • Página 16: Identificación Y Solución De Anomalías Service

    15. IDENTIFICACIÓN Y SOLUCIÓN DE ANOMALÍAS SERVICE Las posibles anomalías visualizadas en pantalla son identificadas con el símbolo y de un número (código de anomalía). Para el listado completo de las anomalías, ver la tabla siguiente. Si en pantalla aparece el símbolo la anomalía requiere de un REARME por parte del usuario.
  • Página 17 Controlar el intercambio térmico del intercambiador agua/ Activación sonda NTC de humos por sobretemperatura humos: posible circulación escasa o presencia de caliza. Controlar la sonda NTC de humos (***). Controlar que la válvula de cierre del gas esté abierta y no haya aire en el circuito de alimentación gas.
  • Página 18: Dispositivos De Regulación Y Seguridad

    16. DISPOSITIVOS DE REGULACIÓN Y SEGURIDAD La caldera está construida para satisfacer las prescripciones de las Normativas europeas de referencia; en particular, está provista de: • Termostato de seguridad Este dispositivo, cuyo sensor está ubicado en la salida de la calefacción, interrumpe la entrada del gas al quemador en el caso de recalentamiento del agua contenida en el circuito primario.
  • Página 19: Mantenimiento Anual

    18. MANTENIMIENTO ANUAL Esperar a que la cámara de combustión y las tuberías se enfríen. Antes de efectuar cualquier intervención, asegurarse de que la caldera no esté alimentada eléctricamente. Al finalizar las operaciones de mantenimiento volver a configurar los parámetros originales de funcionamiento de la caldera, si se han modificado.
  • Página 20: Sustitución De Los Componentes

    18.3 SUSTITUCIÓN DE LOS COMPONENTES En el supuesto de sustituir uno o más de los siguientes componentes: • Intercambiador agua humos • Ventilator • Válvula de gas • Diafragma de gas • Quemador • Electrodo de detección de llama será necesario activar la Función Calibración Automática descrita en el siguiente apartado y, a continuación, comprobar los valores de CO % como se indica en el apartado“FUNCIÓN DE AJUSTE DE LA COMBUSTIÓN (CO %)”...
  • Página 21: Características Técnicas

    20. CARACTERÍSTICAS TÉCNICAS Modelo: DUO-TEC+ 1.12 GA 1.24 GA 1.28 GA 24 GA 28 GA 33 GA 40 GA Categoria II2H3P Tipo de gas G20 - G31 Caudal térmico nominal sanitario 24,7 28,9 34,0 41,2 Caudal térmico nominal calefacción 12,4 24,7 28,9 20,6...
  • Página 22: Parámetros Técnicos

    21. PARÁMETROS TÉCNICOS BAXI DUO-TEC+ 1.12 GA 1.24 GA 1.28 GA 24 GA 28 GA 33 GA 40 GA Caldera de condensación Sí Sí Sí Sí Sí Sí Sí Caldera de baja temperatura Caldera B1 Aparato de calefacción de cogeneración Calefactor combinado Sí...
  • Página 23: Ficha De Producto

    22. FICHA DE PRODUCTO BAXI DUO-TEC+ 1.12 GA 1.24 GA 1.28 GA 24 GA 28 GA 33 GA 40 GA Calefacción: aplicación de temperatura Media Media Media Media Media Media Media Calentamiento de agua - Perfil de carga declarado Clase de eficiencia energética estacional Clase de eficiencia energética de calentamiento de...
  • Página 24 7656737.03 (1-10/16)
  • Página 25 7656737.03 (1-10/16)
  • Página 26 DUO-TEC+ 24 - 28 - 33 - 40 GA 7656737.03 (1-10/16)
  • Página 27 7656737.03 (1-10/16)
  • Página 28 DUO-TEC+ 1.12 - 1.24 - 1.28 GA 7656737.03 (1-10/16)
  • Página 29 7656737.03 (1-10/16)
  • Página 30 41,5 53,5 7218789.01 7656737.03 (1-10/16)
  • Página 31 41,5 53,5 41,5 53,5 7656737.03 (1-10/16)
  • Página 32 7656737.03 (1-10/16)
  • Página 33 Lmax = 10 m - Ø 60/100 mm Lmax = 25 m - Ø 80/125 mm Lmax = 9 m - Ø 60/100 mm Lmax = 24 m - Ø 80/125 mm Lmax = 10 m - Ø 60/100 mm Lmax = 25 m - Ø...
  • Página 34 DUO-TEC+ 1.12 - 1.24 - 24 - 28 - 33 GA 1000 1200 Q (l/h) DUO -TEC+ 1.28 - 40 GA 1000 1200 1400 1600 Q (l/h) 7656737.03 (1-10/16)
  • Página 35 7656737.03 (1-10/16)
  • Página 36 7656737.03 (1-10/16)
  • Página 37 PARAMETRI MODIFICATI / MODIFIED PARAMETERS / PARÁMETROS MODIFICADOS / PARÂMETROS MODIFICADOS / ΤΡΟΠΟΠΟΙΗΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ / ИЗМЕНЕННЫЕ ПАРАМЕТРЫ / MEGVÁLTOZTATOTT PARAMÉTEREK / ZMĚNĚNÉ PARAMETRY / ZMENENÉ PARAMETRE / PARAMÈTRES MODIFIÉS / GEWIJZIGDE PARAMETERS / MODIFIZIERTE PARAMETER / PARAMETRI MODIFICAŢI VALORE / VALUE / VALOR / NOTE / REMARKS / NOTA / NOTAS / ΠΑΡΑΤΗΡΗΣΕΙΣ...
  • Página 38 36061 Bassano del Grappa (VI) - ITALIA Via Trozzetti, 20 Servizio clienti: tel. 0424-517800 – Telefax 0424-38089 www.baxi.it 7656737.03 (1-10/16)
