Micropilot NMR81
7.5.4 Configuración de las entradas digitales
Existe un Submenú Digital Xx-x para cada entrada digital del equipo. "X" designa la
ranura en el compartimento de terminales, "x-x" los terminales de la ranura.
Submenú: Ajuste → Ajuste avanzado → Input/output → Digital Xx-x
Parámetro Significado / Acción
Modo de operación Seleccione el modo de operación (véase el diagrama a continuación).
• Input passive
• Input active
Contact type Determina de qué forma se mapea el estado del interruptor externo a los estados internos del
módulo DIO (véase la tabla a continuación). El estado interno de la Entrada digital puede
entonces transferirse a la Salida digital o puede utilizarse para controlar la medición.
A

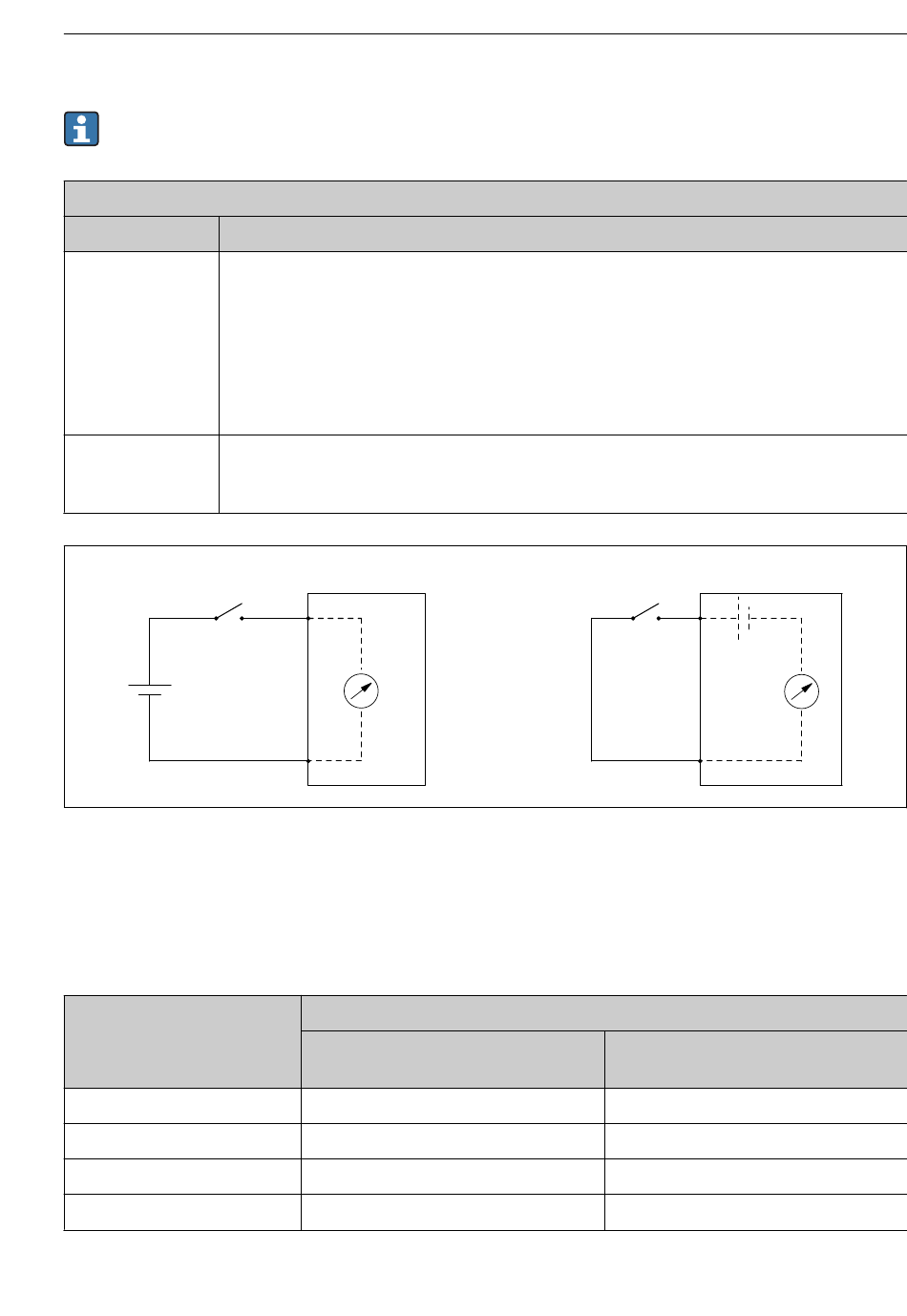

 19 Modos de entrada del módulo E/S digital
A "Modo de operación" = "Input passive"
B "Modo de operación" = "Input active"
Tipos de contacto del módulo E/S digital
Estado del interruptor externo
Abierto
Cerrado
Durante el encendido
Fallo de medición
Endress+Hauser
El módulo DIO mide la tensión proporcionada por una fuente externa. Según el estado del
interruptor externo, esta tensión es 0 (interruptor abierto) o supera una determinada tensión
límite (interruptor cerrado). Estos dos estados representan la señal digital.
El módulo DIO proporciona una tensión y la utiliza para detectar si el interruptor externo está
abierto o cerrado.
DIO
Contact type =Contacto normalmente
abierto
Inactive
Activo
Desconocido
Error
B
Estado interno del módulo DIO
Contact type =Contacto normalmente
cerrado
Activo
Inactive
Desconocido
Error
Puesta en marcha
DIO
A0029262
