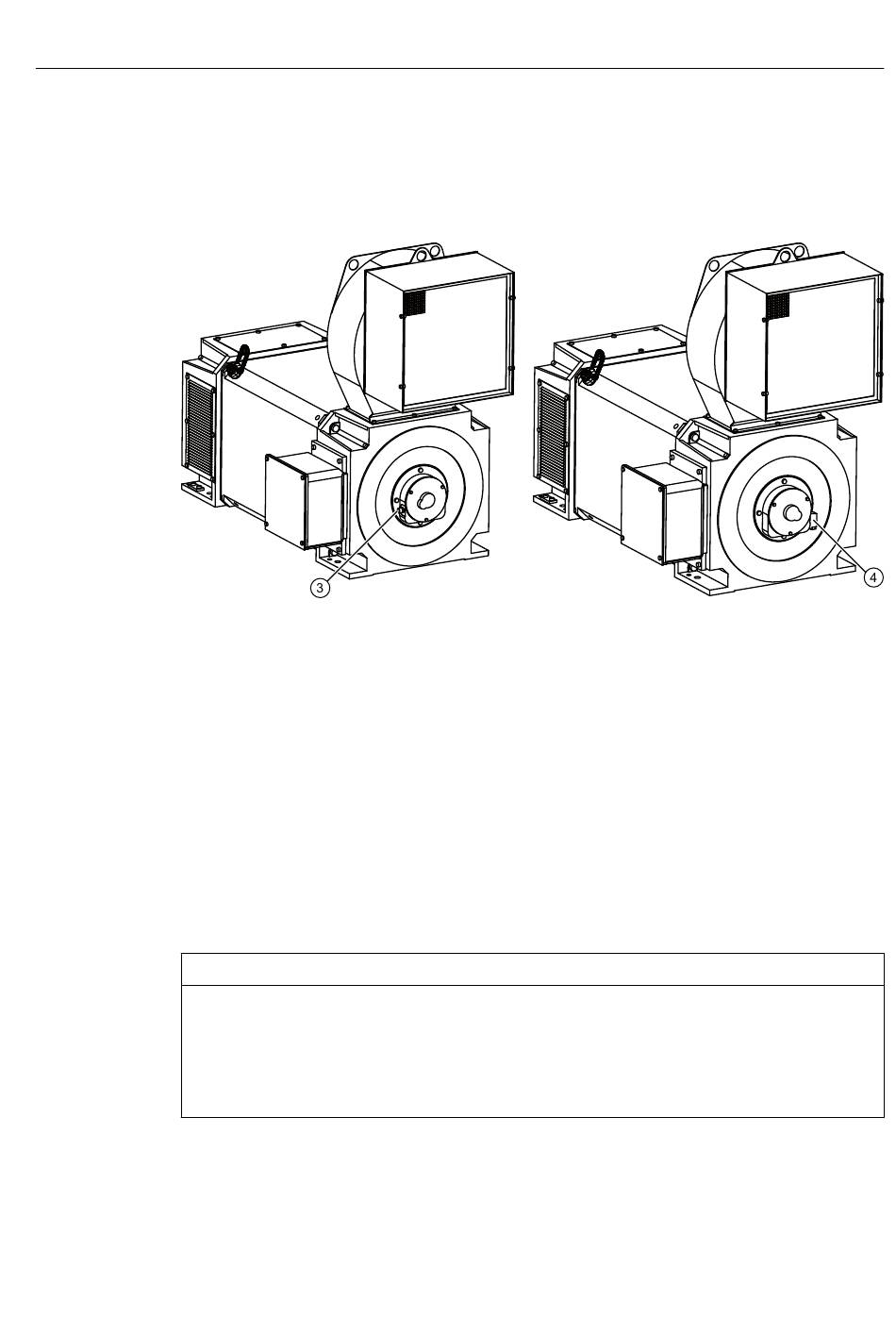

Encóder incremental/absoluto
La conexión se realiza a través del conector
NDE o bien a través del conector hembra RJ45plus de 10 polos de la interfaz DRIVE-CLiQ
.
Comunicación de señales
La comunicación de señales entre el motor y el convertidor se produce a través del cable
DRIVE‑CLiQ MOTION‑CONNECT.
● Utilice únicamente cables confeccionados por Siemens. Estos cables reducen el trabajo
● Enchufe el conector del cable DRIVE‑CLiQ hasta que encaje el muelle elástico. Al hacerlo,
Sentidos de salida de los cables
El módulo de sensor de velocidad está montado en la tapa de cojinete del lado LCA/NDE.
Puede girar el módulo de sensor de velocidad aprox. 235°.
ATENCIÓN
Daños en el módulo de sensor de velocidad
Si gira el módulo de sensor de velocidad con una llave, un martillo u objetos similares, dicho
módulo puede sufrir daños.
Gire con la mano el módulo de sensor de velocidad. El par típico es aproximadamente de
4 ... 8 Nm.
SIMOTICS M-1PH835 1PH835
Instrucciones de servicio 11/2018
de montaje y aumentan la seguridad de operación.
tenga en cuenta la codificación del conector.
6.5 Conexión de los circuitos auxiliares
situado en la tapa de cojinete del lado LCA/
Conexión eléctrica
71
