Resumen de contenidos para I-Tech UT1
- Página 1 MANUAL DE INSTRUCCIONES Terapia por ultrasonidos...
-
Página 3: Tabla De Contenido
INDEX INDEX INFORMACIONES TÉCNICAS NFORMACIÓN RELATIVA AL MANUAL DE USUARIO ABRICANTE ECLARACIÓN DE CONFORMIDAD LASIFICACIONES INALIDADES Y ÁMBITO DE USO ARACTERÍSTICAS TÉCNICAS ESCRIPCIÓN DEL DISPOSITIVO Y DE LOS MANDOS TIQUETADO Contenido del embalaje MODALIDAD DE USO ONTRAINDICACIONES Efectos colaterales DVERTENCIAS NSTRUCCIONES DE USO Instalación Preparación del paciente... -
Página 4: Informaciones Técnicas
Este documento proporciona los datos necesarios para la puesta en funcionamiento y el uso correcto del dispositivo combinado para ultrasonidos I-TECH UT1. Antes de instalar y utilizar el dispositivo, es fundamental leer con atención el contenido de este manual. Además, deberá tenerlo siempre a mano por si necesita consultarlo. -
Página 5: Fabricante
I.A.C.E.R. S.r.l Via S.Pertini 24/A – 30030 Martellago (Ve), Italia declara bajo su responsabilidad, que el producto I-TECH UT1 Codifica UMDNS: 11248 se ha diseñado y construido en conformidad a la Directiva 93/42/EEC dedicada a los dispositivos médicos (transpuesta en Italia con el D.Lgs. 46/97), así como... -
Página 6: Clasificaciones
Terapéutico y estético Ámbito de uso: Ambulatorio I-TECH UT1 es un dispositivo para el tratamiento por ultrasonidos; ideal para el tratamiento de las patologías nerviosas y de los músculos, para la recuperación de los traumas, en caso de patologías crónicas y agudas. -
Página 7: Características Técnicas
se pueden tratar, las especificas modalidades de aplicación y el uso de los programas. Dicha máquina podrá utilizarse en ámbito ambulatorio (en pacientes adultos de ambos sexos, adultos a menos que los médicos indiquen lo contrario) siempre y cuando sea utilizada por personal cualificado y de conformidad con lo declarado en el manual. - Página 8 Característica Especifica Intensidad efectiva 3.0W/cm² ±20% ±20 % para cada ajuste de más del 10 % del valor Precisión máximo BNR (Max) Tipo de haz Colimador Material del cabezal de Aluminio ultrasonidos Protección IP IPX7 únicamente para el mando del ultrasonido Temperatura ambiental 10÷40°C Condiciones de uso...
-
Página 9: Descripción Del Dispositivo Y De Los Mandos

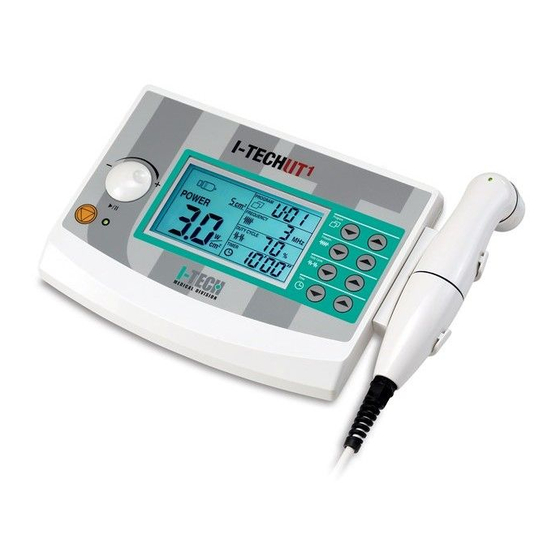

Descripción del dispositivo y de los mandos (1) Botón de selección del programa (2) Botón de selección de la frecuencia 1/3 MHz (3) Botón de selección del ciclo de trabajo (4) Botón de selección del timer (5) Pantalla LCD (6) Botón de STOP (7) Botón de ajuste de la intensidad y PAUSA del tratamiento (8) Botón de selección del aplicador (1cm²... - Página 10 1. Indicador de Programa 2. Indicador de frecuencia 1/3MHz 3. Indicador del ciclo de trabajo 4. Indicador del tiempo de terapia 5. Indicador de intensidad de los ultrasonidos 6. Indicador de acoplamiento piel/cabezal. 7. Indicador de pausa. Botón de encendido/apagado (ON/OFF) Polaridad de la fuente de alimentación Parar el tratamiento Arrancar/Pausar el tratamiento (7)
-
Página 11: Etiquetado
1. Cabezal de ultrasonidos 2. Indicador de acoplamiento cabezal/piel 3. Cuerpo del aplicador Etiquetado Símbolo Significado Logo del fabricante. Producto certificado por el ente de notificación N° 0068. IACER Srl MNPG124-02... -
Página 12: Contenido Del Embalaje
Lote del mando del ultrasonido Núm. de serie del mando del ultrasonido Contenido del embalaje La confección I-TECH UT1 contiene: n° 1 dispositivo I-TECH UT1; n°1 alimentador electromedical; n°1 cable alimentación;... -
Página 13: Modalidad De Uso
Modalidad de uso Contraindicaciones No utilizar I-TECH UT1, en cualquier modo, si no se conoce la causa de un dolor o éste no está diagnosticado. Utilícese sólo tras diagnosticar la causa. Queda absolutamente prohibido el uso de I-TECH UT1 en pacientes que sufren de flebitis en acto, tromboflebitis y embolia así... -
Página 14: Advertencias
ÚNICAMENTE los accesorios suministrados por el fabricante. Se • recomienda el uso del dispositivo exclusivamente con el alimentador proporcionado por el fabricante MPU50-160. I-TECH UT1 está probado y garantizado para el uso con los accesorios proporcionados en la dotación. Está prohibido: •... - Página 15 No deberá utilizar el tratamiento por ultrasonidos en zonas con una • sensibilidad circulación reducidas. Aquellos pacientes hiposensibilidad podrían no tener la capacidad de avisar al médico/terapeuta de la elevada intensidad del ultrasonido. Aquellos pacientes con problemas de circulación podrían referir un aumento de la temperatura en la zona que se esté...
- Página 16 • modificas y/u reparaciones; • el sistema eléctrico en el cual se conecta I-TECH UT1 sea conforme con las leyes nacionales; se utilice el dispositivo según las instrucciones de uso en este manual. •...
-
Página 17: Instrucciones De Uso
Instrucciones de uso Instalación Comprobar el aparato y todos los accesorios del contenido y cerciorarse de que la dotación del aparato esté completa. Antes de proceder con la instalación y a la conexión a la red eléctrica, cerciorarse que la tensión y frecuencia de red correspondan a las indicadas en el alimentador y el presente manual. - Página 18 Colocar el paciente en posición cómoda. El área de tratamiento debe • estar correctamente colocada, expuesta y relajada. • Informar el paciente respeto las finalidades de tratamiento y las sensaciones que debería percibir durante la terapia. Cerciorarse que no hay contraindicaciones al tratamiento. •...
-
Página 19: Tratamientos Con Ultrasonidos
Tratamientos con ultrasonidos Después de haber ejecutado las operaciones preliminares indicadas en el anterior párrafo es posible continuar con la sesión de tratamientos observando los siguientes pasos: 1. Apretar el botón PROGRAM para seleccionar el programa deseado: las flechas permiten moverse ascendiendo y descendiendo por la lista programas. - Página 20 correctamente también emitiendo el haz ultrasónico en ausencia de contacto con la piel. Este no representa un defecto para la técnica: de otro modo sería en efecto imposible ejecutar terapias sobre zonas pequeñas y abruptas tales como los dedos de los pies y las manos con un sistema de control de contacto.
-
Página 21: Características De Los Programas E Indicaciones Terapéuticas
Características de los programas e indicaciones terapéuticas Hacemos referencia a la lista siguiente para las características de los programas. Todos los parámetros programados son modificables en consulta. Progr. DUTY INTENSIDAD PROG. Médico FREC. TIEMPO CYCLE SUGERIDA Sí /No U-01 Sí 1MHz 10min 1.0W/cm²... - Página 22 POSICIÓN DUTY INTENSIDAD NUMERO TRATAMIENTOS FREC TIEMPO CABEZAL APLICADOR CYCLE SUGERIDA APLICACIONES Zona Acné U-01/10 3MHz 15min 5cm² 1.5W/cm² Libero interesada Zona Cansancio muscular U-01/10 1MHz 20min 5cm² 2W/cm² interesada Zona 1.0W/cm² - Algodistrofia U-01/10 1MHz 10min 5cm² 10-15 interesada 1.5W/cm²...
- Página 23 POSICIÓN DUTY INTENSIDAD NUMERO TRATAMIENTOS FREC TIEMPO CABEZAL APLICADOR CYCLE SUGERIDA APLICACIONES Zona cervical 1.0W/cm² - Latigazo cervical U-01/10 y dorsal + 1MHz 15min 5cm² 10-15 1.5W/cm² anterior Zona 1.0W/cm² - Condropatía U-01/10 1MHz 15min 5cm² 10-15 interesada 1.5W/cm² Contracturas Zona U-01/10 1MHz...
- Página 24 POSICIÓN DUTY INTENSIDAD NUMERO TRATAMIENTOS FREC TIEMPO CABEZAL APLICADOR CYCLE SUGERIDA APLICACIONES 1.0W/cm² - Dorsalgia U-01/10 Zona dorsal 1MHz 15min 5cm² 10-15 1.5W/cm² Zona Drenaje U-01/10 1MHz 15min 5cm² 2W/cm² interesada Zona 1.0W/cm² - Eccemas U-01/10 3 MHz 15min 5cm² 10-15 interesada 1.5W/cm²...
- Página 25 POSICIÓN DUTY INTENSIDAD NUMERO TRATAMIENTOS FREC TIEMPO CABEZAL APLICADOR CYCLE SUGERIDA APLICACIONES Zona 1.0W/cm² - Mialgia U-01/10 1MHz 15min 5cm² 10-15 interesada 1.5W/cm² Mononeuropatia U-01/10 Zona dolorida 1MHz 15min 5cm² 1.5W/cm² 12-15 Zona 1.0W/cm² - Neuralgias U-01/10 1MHz 15min 5cm² 10-15 interesada 1.5W/cm²...
- Página 26 POSICIÓN DUTY INTENSIDAD NUMERO TRATAMIENTOS FREC TIEMPO CABEZAL APLICADOR CYCLE SUGERIDA APLICACIONES Zona Desgarros U-01/10 1MHz 15min 5cm² 2W/cm² 8-10 interesada 1.0W/cm² - Espolón calcáneo U-01/10 Talón 1MHz 15min 5cm² 10-15 1.5W/cm² Tendones 1.0W/cm² - Tendinitis U-01/10 1MHz 15min 5cm² 10-15 interesados 1.5W/cm²...
- Página 27 • mantener en constante movimiento la cabeza de los ultrasonidos y tratar con uniformidad sobre la zona de tratamiento; usar mucho gel para garantizar el contacto entre la cabeza del manipulo y la piel. • IACER Srl MNPG124-02...
-
Página 28: Cuidado Del Dispositivo
Es aconsejable efectuar en la sede del productor un control funcional del dispositivo cada 24 meses. El fabricante no considera el dispositivo I-TECH UT1 reparable por parte de personal externo a la empresa misma. Cualquier intervención en este sentido, por parte de personal no autorizado por el constructor, se considera violación del dispositivo, y exime al fabricante de la garantía y la responsabilidad acerca... -
Página 29: Resolución Problemas
700÷1060hPa Resolución problemas El dispositivo I-TECH UT1 se ha fabricado haciendo uso de las tecnologías más innovadoras y las piezas de mayor calidad para garantizar un uso eficiente y seguro. Toda intervención en I-TECH UT1 debe ser efectuada sólo por parte del productor o el revendedor autorizado. -
Página 30: Informaciones Sobre Los Residuos
Informaciones sobre los residuos El dispositivo I-TECH UT1, de manera compatible con las exigencias de funcionamiento y seguridad, se han diseñado y fabricado para tener un mínimo impacto negativo en el medioambiente, siguiendo las disposiciones establecidas por la Directiva europea 2012/19/UE sobre los residuos de aparatos eléctricos y electrónicos. -
Página 31: Garantía
La correcta eliminación de los aparatos obsoletos, de los accesorios y sobre todo de las baterías contribuye a la prevención de posibles efectos negativos para la salud humana y el ambiente. El usuario debe proceder a la eliminación del aparato llevándolo al centro de recogida indicado para el posterior reciclaje de los aparatos eléctricos y electrónicos. -
Página 32: Asistencia
3) La garantía cubre solamente a los daños del producto que no le permite un correcto funcionamiento. 4) La garantía solo cubre la reparación o el reemplazo gratuito de componentes reconocidos como defectuosos en la fabricación o el material, incluida la mano de obra. 5) La garantía no podrá... -
Página 33: Interferencias Y Tabla De Compatibilidad Electromagnética
Interferencias y tabla de compatibilidad electromagnética El dispositivo para terapia por ultrasonidos I-TECH UT1 se ha diseñado y fabricado de conformidad con la vigente NORMA TÉCNICA sobre la COMPATIBILIDAD ELECTROMAGNÉTICA EN 60601-1-2:2015, con la finalidad de proporcionar una razonable protección frente a interferencias que puedan... - Página 34 ALL EQUIPMENT AND SYSTEMS The I-TECH UT1 device is intended for use in the electromagnetic environment specified below. The customer or the user of the I-TECH UT1 should assures that it is used in such an environment. Electromagnetic environment -...
- Página 35 Guidance and manufacturer’s declaration – ELECTROMAGNETIC IMMUNITY – FOR ALL EQUIPMENT AND SYSTEMS The I-TECH UT1 is intended for use in the electromagnetic environment specified below. The customer or the user of the device should assure that it is used in such an...
- Página 36 Guidance and manufacturer’s declaration – ELECTROMAGNETIC IMMUNITY – FOR ALL EQUIPMENT AND SYSTEMS The I-TECH UT1 is intended for use in the electromagnetic environment specified below. The customer or the user of the device should assure that it is used in such an...
- Página 37 EQUIPMENT AND SYSTEMS THAT ARE NOT LIFE-SUPPORTING The I-TECH UT1 device is intended for use in. the electromagnetic environment specified below. The customer or the user of the I-TECH UT1 should assure that it is used in such an environment.
- Página 38 I-TECH U1 not sustaining vital functions I-TECH UT1 is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user of I-TECH UT1 can help prevent electromagnetic interference by maintaining a minimum distance between...
