Antes de instalar este equipo, el usuario tiene que eva-
luar los potenciales problemas electro-magnéticos que
podrían producirse en la zona circundante y, en parti-
cular, la salud de las personas expuestas, por ejemplo:
personas con marcapasos y aparatos acústicos.
Cables de soldadura y corte
Para minimizar los efectos de los campos electromagnéticos,
respete las siguientes reglas:
- Enrolle juntos y fije, cuando sea posible, el cable de masa y el
cable de potencia.
- No se enrolle los cables de soldadura alrededor del cuerpo.
- No se coloque entre el cable de masa y el cable de potencia
(mantenga ambos cables del mismo lado).
- Los cables tienen que ser lo más cortos posible, estar situarse
cerca el uno del otro y pasar por encima o cerca del nivel del
suelo.
- Coloque el equipo a una cierta distancia de la zona de solda-
dura.
- Los cables deben estar apartados de otros cables.
Puesta a tierra de la pieza de trabajo
Cuando la pieza de trabajo no está conectada a tierra por
motivos de seguridad eléctrica, o a debido a sus dimensiones y
posición, la conexión a tierra entre la pieza y la tierra de la pieza
podría reducir las emisiones.
Es importante procurar en que la conexión a tierra de la pieza
de trabajo no aumente el riesgo de accidente de los operadores,
y que no dañe otros aparatos eléctricos.
Respete las normativas nacionales referentes a la conexión a
tierra.
Blindaje
El blindaje selectivo de otros cables y aparatos presentes en la
zona circundante puede reducir los problemas de interferencia.
En caso de aplicaciones especiales, también puede considerarse
el blindaje de todo el equipo de soldadura (corte).
2 INSTALACIÓN
La instalación debe efectuarla solamente perso-
nal experto y habilitado por el fabricante.
Durante la instalación compruebe que el la fuen-
te de alimentación esté desconectada de la toma
de corriente.
2.1 Instalación
No aplique una presión excesiva sobre el equipo.
Conexión para soldadura MIG/MAG
- Desconecte la alimentación del la fuente de alimentación.

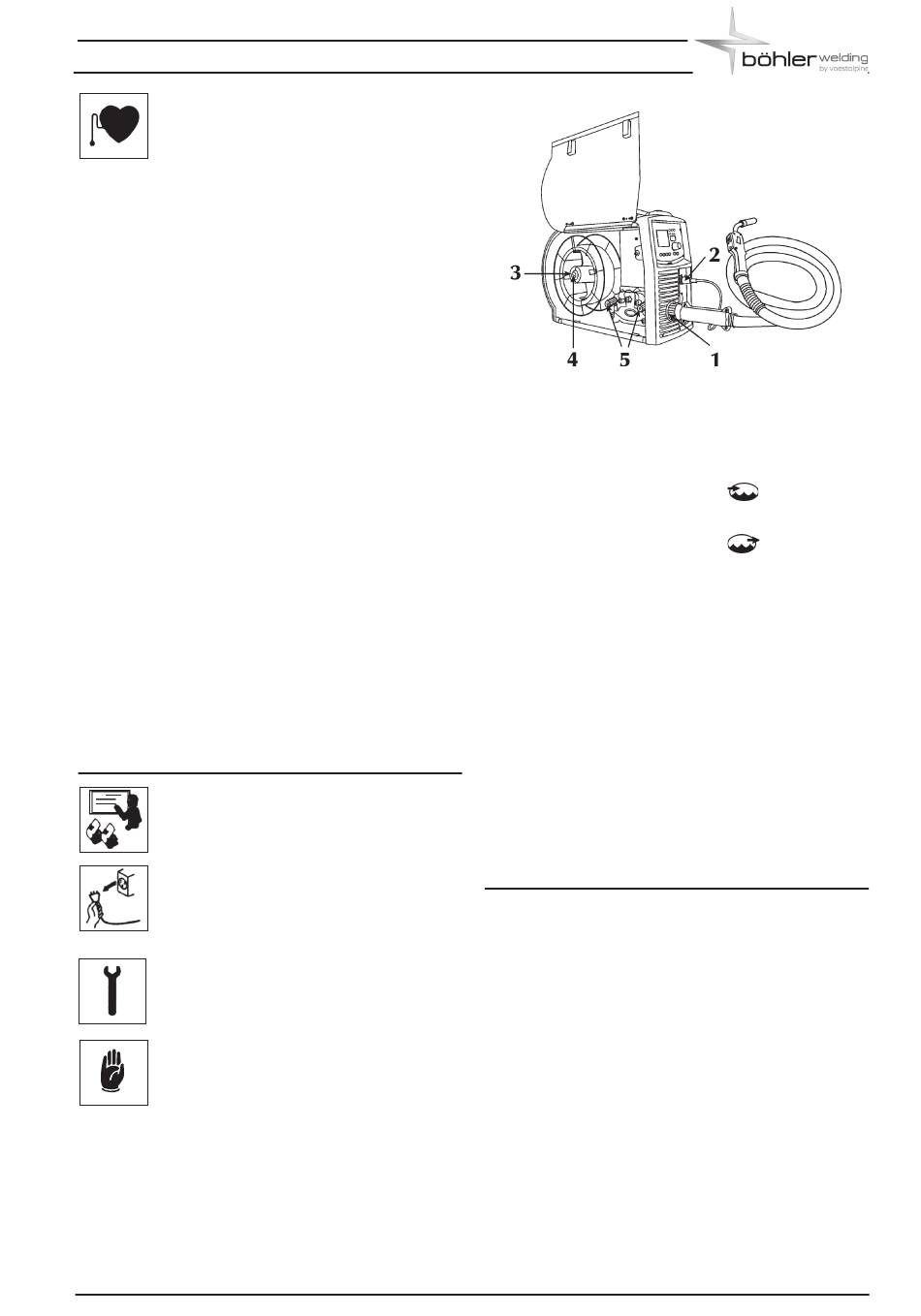

- Conectar la antorcha MIG al adaptador central (1) comproban-
do que el anillo de sujeción esté totalmente apretado.
- Conecte el cable de señal al conector correspondiente (2).
- Conecte el tubo de retorno del líquido refrigerante agua de
color rojo de la antorcha al conector de entrada de la unidad
de refrigeración (color rojo - símbolo
- Conecte el tubo de alimentación del líquido refrigerante agua
de color azul de la antorcha al conector de salida de la unidad
de refrigeración (color azul - símbolo
- Abra la tapa lateral derecha.
- Compruebe que la ranura del rodillo coincida con el diáme-
tro del alambre que se desea utilizar.
- Destornille la tuerca (3) de la devanadera portacarrete e inser-
tar el rodillo.
Inserte el perno del eje, introduzca la bobina, coloque la
tuerca (3) en su posición y regule el tornillo de fricción (4).
- Desbloquee el soporte remolque del motorreductor (5)
introduciendo la punta del alambre en la arandela guía del
alambre y, haciéndolo pasar sobre el rodillo, en la conexión
de la antorcha. Bloquee en posición el soporte remolque
controlando que el alambre haya entrado en la ranura de los
rodillos.
- Pulse el botón de avance del alambre para cargar el alambre
en la antorcha.
- Conecte el tubo de gas a la boquilla trasera.
- Ajuste el flujo de gas de 10 a 25 It/min.
3 PRESENTACIÓN DEL SISTEMA

3.1 Generalidades

Las antorchas de la serie DgMig son antorchas MIG/MAG
digitales que permiten controlar los principales parámetros de
soldadura:
- corriente de soldadura (Proceso MIG/MAG sinérgico)
- longitud de arco (Proceso MIG/MAG sinérgico)
- velocidad del alambre (Proceso MIG/MAG manual)
- tensión de soldadura (Proceso MIG/MAG manual)
- selección de programas
y visualizar los valores reales de:
- corriente de soldadura
- tensión de soldadura
).
).
