Programar funciones tecnológicas (ciclos)
8.2 Tornear
Parámetro Descripción
DP Distancia entre las ranuras (inc)
Con N = 1, DP no se visualiza
α1, α2 Ángulo flanco 1 o ángulo flanco 2 (sólo con ranura 2 y 3)
Mediante diferentes ángulos se pueden mecanizar ranuras asimétricas. Los ángulos
pueden tomar valores entre 0 y < 90°.
FS1...FS4 o R1...R4 Ancho de chaflán (FS1...FS4) o radio de redondeo (R1...R4) (sólo con ranura 2 y 3)
α0 Ángulo del corte oblicuo - (no en ranura 3)
* Unidad del avance tal y como estaba programada antes de abrir el ciclo
8.2.4

Garganta Forma E y F (CYCLE940)

Función
Con el ciclo "Garganta Forma E" o "Garganta Forma F" tornea gargantas según DIN 509 en
la forma E o F.
Aproximación/retirada
1. Primero, la herramienta se desplaza en rápido hacia el punto inicial calculado
2. La garganta se ejecuta en un corte con avance de mecanizado, empezando por el flanco
3. La herramienta se retira en rápido hacia el punto inicial.
Procedimiento
328
internamente en el ciclo.
hasta el avance transversal VX.

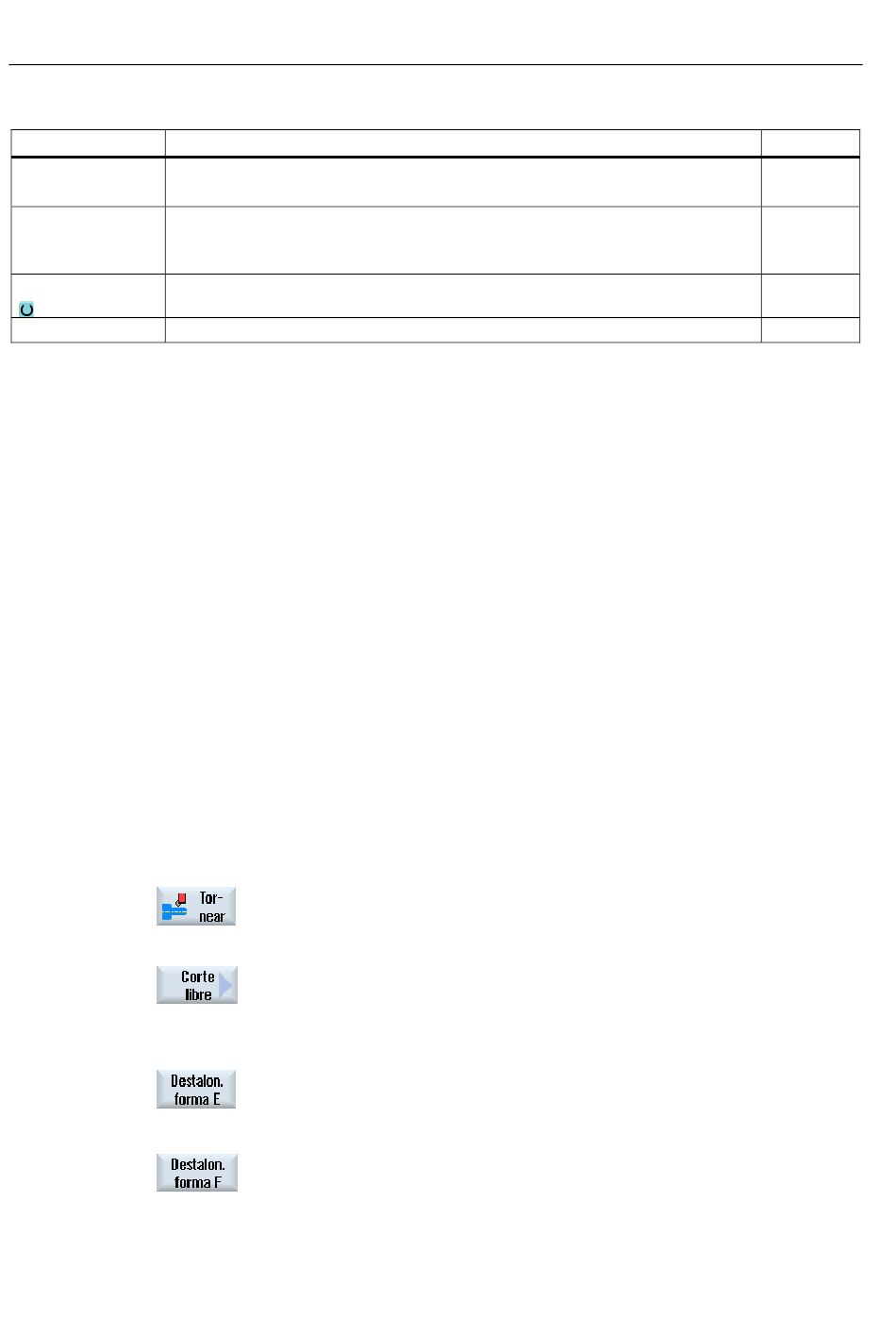

1. Se ha creado el programa ShopTurn o el programa de pieza para
ejecutar y aparece el editor.
2. Accione el pulsador de menú "Tornear".
3. Accione el pulsador de menú "Garganta".
Se abre la ventana de entrada "Garganta".
4. Seleccione con el pulsador de menú uno de los siguientes ciclos de
garganta:
Accione el pulsador de menú "Garganta Forma E".
Se abre la ventana de entrada "Garganta Forma E (DIN 509)"
o bien
Accione el pulsador de menú "Garganta Forma F".
Se abre la ventana de entrada "Garganta Forma F (DIN 509)"
Manual del usuario, 03/2013, 6FC5398-8CP40-3EA1
Unidad
mm
Grados
mm
Grados
Torneado
