- Página 1 AMPLIFICADOR DE POTENCIA XM6150 XM4220 Manual de instrucciones...
-
Página 2: Introducción
La serie XM de amplificadores de potencia fue desarrollada con la gran experiencia de Yamaha en la fabricación de equipos de audiodifusión (PA) y en su tradición de atención cuidadosa a cada detalle del diseño de circuitos. Estos amplificadores de potencia se caracte- rizan por su gran potencia y excelente calidad, junto con su incomparable fiabilidad y estabilidad, que garantizan el rendimiento de audio más alto posible. -
Página 3: Tabla De Contenido
Precauciones Advertencias Precauciones • No permita que entre agua dentro de la unidad, ni que ésta • Para montar la unidad en un bastidor, deje espacio suficiente se humedezca. Esto podría resultar en descargas eléctricas. alrededor de la unidad para que se ventile. Este espacio deberá... -
Página 4: Controles Y Funciones

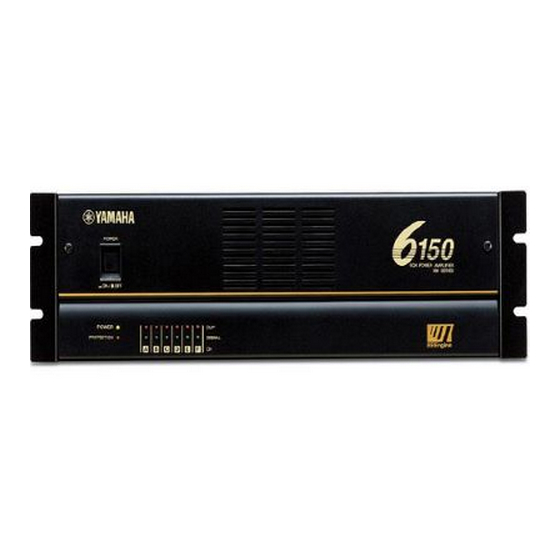

Controles y funciones Panel frontal * En la ilustración se muestra el modelo XM6150. Interruptor e indicador de alimentación (POWER) • Si el amplificador se recalienta Éste es el interruptor de alimentación principal. Si el amplificador se recalienta, se activará el sistema Presiónelo para conectar la alimentación del amplifi-... -
Página 5: Panel Posterior
A del par A-B, el canal C del par C- conectado altavoces de alta impedancia a la línea de D, y el canal E del canal E-F (XM6150 solamente). 70V. Selector de canal A a todos los canales (CH A TO En el modo de puenteado, solamente estará... - Página 6 El número de altavoces que podrá conectar se determinará mediante la entrada nominal de cada uno de ellos. Para cada canal, usted podrá conectar mientras la entrada nominal total no sobrepase 150W (para el XM6150) o 350W (par el XM4220). – – –...
-
Página 7: Conexión
Conexión Utilización de un conector Conexión de los altavoces Euroblock 1. Ponga el interruptor POWER en OFF. 1. Si los orificios de inserción de los conductores están 2. Extraiga el (los) tornillo(s) de fijación de la cubierta, cerrados, gire los tornillos de la parte superior hacia la y quite la cubierta protectora de los terminales para izquierda para abrirlos. -
Página 8: Flujo De Aire
Los ventiladores son Minebia 3115PS-12T-B30 (con viento máximo de 0,9 m /min. y presión estática de 5 mmH La figura de debajo de la parte derecha es un diagrama dimensional del panel donde están instalados dos 3115PS- 12T-B30. Juego de ventiladores 71.5±0.1 XM6150/4220 Panel de ventilación Unidad : mm XM6150/4220... -
Página 9: Especificaciones
Especificaciones Especificaciones generales XM6150 XM4220 Nivel de salida de potencia 8Ω 100 W x 6 140 W x 4 (Potencia nominal) 4Ω 120 W x 6 180 W x 4 20 Hz~20 kHz, THD+N= 0,2% 8Ω/Puente 240 W x 3... -
Página 10: Diagramas En Bloques
Diagramas en bloques... -
Página 11: Dimensiones
Dimensiones An: 480 Unidad: mm... -
Página 12: Solución De Problemas
En el circuito de salida El relé de salida se Consulte a su proveedor del amplificador se ha activa para proteger o a un centro de detectado una tensión el sistema de altavoces reparaciones de Yamaha. de ±2 V o más. - Página 13 YAMAHA CORPORATION V455920 R0 1 AP 16 Pro Audio Division, #18/3 P.O. Box 3, Hamamatsu, 430-8651, Japan NP Printed in Taiwan...
