- Página 1 POWER AMPLIFIER OWNER’S MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI MANUAL DE INSTRUCCIONES...
-
Página 2: Explanation Of Graphical Symbols
1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT! This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modifications not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product. 2. IMPORTANT: When connecting this product to accessories and/or another product use only high quality shielded cables. -
Página 3: Conexiones
Si surgiera un mal funcionamiento, interrumpa inme- nal cualificado de Yamaha que inspeccione el dispositivo. diatamente su uso y pida al personal cualificado de Yamaha que lo inspeccione. ATENCIÓN Siempre obedezca las precauciones básicas indicadas abajo para evitar así la posibilidad de sufrir Ud. u otros lesiones físicas o de dañar el dispositivo u otros objetos. - Página 4 CA. Seguidamente, pida al personal de asistencia de Yamaha que revise el dispositivo Yamaha no se responsabiliza por daños debidos a uso inapropiado o modificaciones hechas al dispositivo, ni tampoco por datos perdidos o destruidos. Siempre apague el dispositivo cuando no lo use.
-
Página 5: Tabla De Contenido
POWER/STANDBY que indica el estado de encendido. • Los ventiladores de velocidad variable y silenciosos aseguran una elevada fiabilidad. • El XP7000 permite la conexión en paralelo de varios altavoces de alta impedancia que admitan una salida de línea de 70 V. -
Página 6: Mandos Y Funciones

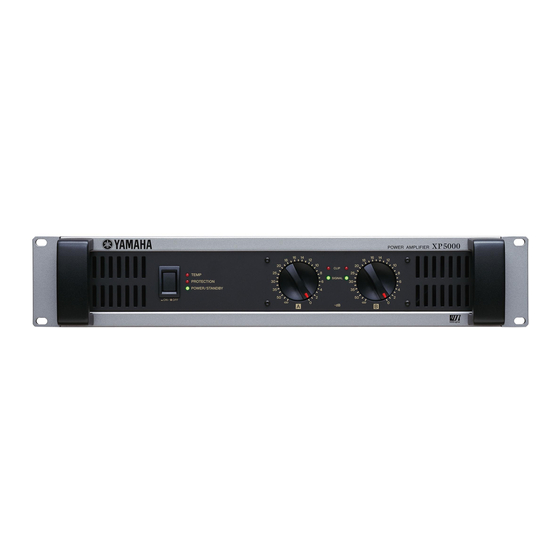

Mandos y funciones ■ Panel frontal * En la ilustración se muestra el modelo XP7000. Interruptor POWER e indicador Indicador SIGNAL Pulse este interruptor para encender o apagar el amplifi- Se ilumina en verde cuando el nivel de salida del canal cador. -
Página 7: Panel Posterior
• 32dB: Ajuste de 32 dB En caso de zumbidos o ruido, utilice este terminal para efectuar una conexión a tierra (masa) o al bastidor de una mesa de mezclas, preamplificador u otro aparato del sistema. XP7000/XP5000/XP3500/XP2500/XP1000 Manual de instrucciones... -
Página 8: Conexiones De Altavoces
Nota En este caso, las cargas para A y B se conectan directamente en el amplificador. Tenga cuidado de no introducir ninguna señal por el terminal B. ● Borne de presión de 5 vías ● Conector Speakon – – 4Ω* 4Ω* 4Ω* 4Ω* * Impedancia mínima * Impedancia mínima de los altavoces de los altavoces XP7000/XP5000/XP3500/XP2500/XP1000 Manual de instrucciones... -
Página 9: Modo Puenteado (Utilización Como Amplificador Monoaural De Alta Potencia)
Nota En este caso, las cargas para A y B se conectan directamente en el amplificador. Tenga cuidado de no introducir ninguna señal por el terminal B. ● Borne de presión de 5 vías ● Conector Speakon – Impedancia mínima de Impedancia mínima de los altavoces: 8Ω los altavoces: 8Ω XP7000/XP5000/XP3500/XP2500/XP1000 Manual de instrucciones... -
Página 10: Conexiones De Altavoces De Alta Impedancia
Conexiones de altavoces de alta impedancia (solo XP7000/3500) El XP7000 permite la conexión en modo estereofónico o en paralelo de varios altavoces de alta impedancia que admitan una salida de línea de 70 V. El número de altavoces que se pueden conectar varía según la potencia de entrada nominal de los mismos. Se pueden conec- tar altavoces con una potencia de entrada nominal total máxima de 625 W por canal. -
Página 11: Conexión
2 Introduzca las clavijas Neutrik NL4FC en el conector Speakon de la parte posterior del amplificador y gírelas en el sentido de las agujas del reloj para bloquearlas. 1– A– 1– Enchufes Neutrik NL4FC – 2– B– 2– ı CANAL 1– B– XP7000/XP5000/XP3500/XP2500/XP1000 Manual de instrucciones... -
Página 12: Identificación De Fallos
(Todos los continua de ±2 V o superior en ción cortan la corriente centro de asistencia técnica indicadores apaga- el circuito de salida del amplifi- para proteger el sistema Yamaha más próximo. dos). cador. de altavoces. XP7000/XP5000/XP3500/XP2500/XP1000 Manual de instrucciones... -
Página 13: Specifications
20mS nonclip 500 W 500 W 500 W SN Ratio 20 Hz-20 kHz (DIN AUDIO) 96 dB Power Standby / idle 5 W / 20 W Consumption 1/8 (4 Ω/Pink noise) 170 W 170 W 170 W XP7000/XP5000/XP3500/XP2500/XP1000 Owner’s Manual... -
Página 14: All Models
Yamaha Corp. reserves the right to change or modify products or specifica- tions at any time without prior notice. Since specifications, equipment or options may not be the same in every locale, please check with your Yamaha dealer. XP7000/XP5000/XP3500/XP2500/XP1000 Owner’s Manual... -
Página 15: Monitor/Remote Pin Layout
STANDBY STANDBY Control: Supply 5 VDC, 5 mADC MONITOR MODEL ID XP7000: 1.0 kΩ, XP5000: 1.2 kΩ, XP3500: 1.5 kΩ, XP2500: 1.8 kΩ, XP1000: 2.2 kΩ (Impedance to GND) REMOTE CONTROL MUTE CH B MUTE On Control: Connect the pin to GND (max. 1mA flows) -
Página 16: Block Diagram
■ Block Diagram ● XP7000/XP5000 XP7000/XP5000/XP3500/XP2500/XP1000 Owner’s Manual... - Página 17 ● XP3500/XP2500/XP1000 XP7000/XP5000/XP3500/XP2500/XP1000 Owner’s Manual...
-
Página 18: Current Draw
Test signal: Pink Noise, bandwidth limited from 22Hz to 22kHz 1W = 0.860kcal/h, 1BTU = 0.252kcal Note that Line Voltage [V] x Line Current [A] = [VA], not equals to [W]. Inrush current XP7000, XP5000: 11A (100V), 13A (120V), 25A (240V) XP3500: 11A (100V), 13A (120V), 22A (240V) XP2500:... - Página 20 Yamaha Pro Audio global web site: http://www.yamahaproaudio.com/ Yamaha Manual Library: http://www.yamaha.co.jp/manual/ C.S.G., Pro Audio Division © 2005 Yamaha Corporation 305POAPx.x-01E0 Printed in Vietnam WF37200...
