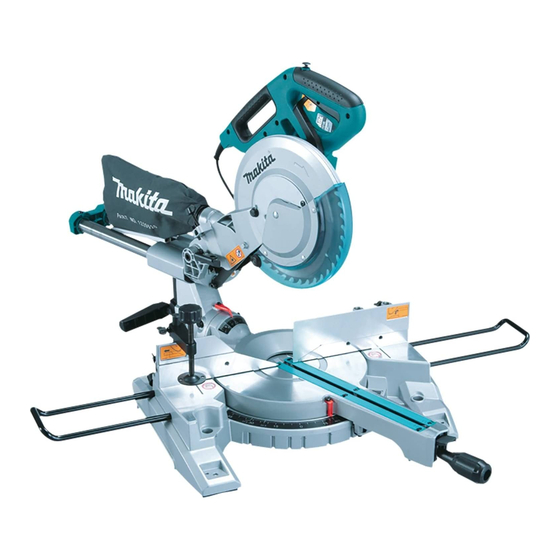

Makita LS1018 Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Makita Manuales
  4. Sierras
  5. LS1018
  6. Manual de instrucciones
Makita LS1018 Manual De Instrucciones

Makita LS1018 Manual De Instrucciones

Sierra de inglete telescópica
Ocultar thumbs Ver también para LS1018:

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 79

Enlaces rápidos

Descargar este manual
GB
Slide Compound Miter Saw
F
Scie à onglet radiale
D
Kapp- und Gehrungssäge
I
Troncatrice radiale per legno
NL
Schuifbare samengesteld-
verstekzaag
E
Sierra de inglete telescópica
P
Serra de esquadria c/braço
telescópico
DK
Afkorter- og geringssav
GR
Συρόμενο σύνθετο φαλτσοπρίονο
LS1018
LS1018L
Instruction manual
Manuel d'instructions
Betriebsanleitung
Istruzioni per l'uso
Gebruiksaanwijzing
Manual de instrucciones
Manual de instruções
Brugsanvisning
Οδηγίες χρήσης
1078416

Publicidad

loading

Manuales relacionados para Makita LS1018

Resumen de contenidos para Makita LS1018

  • Página 1 Kapp- und Gehrungssäge Betriebsanleitung Troncatrice radiale per legno Istruzioni per l’uso Schuifbare samengesteld- Gebruiksaanwijzing verstekzaag Sierra de inglete telescópica Manual de instrucciones Serra de esquadria c/braço Manual de instruções telescópico Afkorter- og geringssav Brugsanvisning Συρόμενο σύνθετο φαλτσοπρίονο Οδηγίες χρήσης LS1018 LS1018L 1078416...
  • Página 2 000030 011380 011383 1078423 010230 010231...
  • Página 3 010297 001538 1078417 001540 010233 1078418...
  • Página 4 011337 1078419 011337 1078420 010431 010237 010257 010473...
  • Página 5 010399 010259 011338 010477 010241 010242 45 46 010244 010243...
  • Página 6 010562 1078431 011339 001549 015204 015206...
  • Página 7 010427 1078432 1078422 005232 1078424 1078425 1078426 001555...
  • Página 8 (1) (2) (3) (4) Fig. A 001556 001557 010404 010469 15 mm Over 500 mm 80 mm - 90 mm 24 mm 20 mm 68 mm 121 mm 121 mm 68 mm 010563 001563 011411 010410...
  • Página 9 1078427 010253 1078428 1078429 001819 011342 011381 007834...
  • Página 10 010412...

  • Página 11: Explanation Of General View

    26. Bevel scale 52. Sliding fence 77. Screwdriver 27. Release button 53. Clamping screw 78. Brush holder cap SPECIFICATIONS Model LS1018 LS1018L Blade diameter 255 - 260 mm 25.4 mm or 30 mm Countries other than Europe (country specific) Hole diameter...

  • Página 12: General Power Tool Safety Warnings

    Max. Cutting capacities (H x W) with 260 mm in diameter Bevel angle Miter angle 45° (left) 0° 45° (right) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm 60°...

  • Página 13: Additional Instructions

    feed the workpiece into the blade or cut or the workpiece to shift during the cutting operation “freehand” in any way. Unrestrained or moving pulling you and the helper into the spinning blade. workpieces could be thrown at high speeds, causing 14.

  • Página 14: Functional Description

    INSTALLATION 8. Stopper pin which locks the cutter head down is for carrying and storage purposes only and not for Bench mounting (Fig. 2) any cutting operations. 9. Check the blade carefully for cracks or damage When the tool is shipped, the handle is locked in the before operation.
  • Página 15 UV light exposure, contact a base while pressing down the lock lever. When you have Makita service center for a new guard. DO NOT DEFEAT moved the grip to the position where the pointer points to OR REMOVE GUARD.
  • Página 16 Return tool to a Makita service center for proper repairs BEFORE further usage. ASSEMBLY • NEVER defeat the lock-off button by taping down or some other means.
  • Página 17 Connecting a vacuum cleaner secure it by firmly tightening the clamping screw. When you wish to perform clean cutting operation, Sub-fence R connect a Makita vacuum cleaner.(Fig. 30) Dust bag (Fig. 31) WARNING: • Before operating the tool, make sure that the sub-fence The use of the dust bag makes cutting operations cleaner R is secured firmly.
  • Página 18 tightening the screw. If the screw to secure the vise arm mark) in the workpiece and the precision of the cut will contacts the guide fence, install the screw on the opposite be impaired. side of vise arm. Make sure that no part of the tool •...
  • Página 19 you while cutting may cause unexpected kickback is being cut on a workpiece. Compound cutting can be resulting in possible serious personal injury. performed at the angle shown in the table. • Never perform the slide cut with the handle locked in Miter angle Bevel angle the lowered position.
  • Página 20 • Lay crown molding with its broad back (hidden) See the figure concerning the dimensions for a surface down on the turn base with its CEILING suggested wood facing. (Fig. 47) CONTACT EDGE against the guide fence on the CAUTION: saw.

  • Página 21: Adjusting The Cutting Angle

    Make sure that the pointer points to 0° on the miter • Only use the Makita accessory or attachment for its scale. If the pointer does not point to 0°, loosen the stated purpose. Misuse of an accessory or screw which secures the pointer and adjust the pointer attachment may result in serious personal injury.
  • Página 22 • Sub-fence R • Vise assembly (Horizontal vise) • Vertical vise • Socket wrench with hex wrench on its other end • Holder • Holder assembly • Dust bag • Elbow • Triangular rule NOTE: • Some items in the list may be included in the tool package as standard accessories.
  • Página 23 27. Bouton de libération 54. Guide auxiliaire de droite 78. Bouchon de porte-charbon 28. Vis de verrouillage 55. Vis SPÉCIFICATIONS Modèle LS1018 LS1018L Diamètre de la lame 255 à 260 mm 25,4 mm ou 30 mm Pays non européens (varie selon les pays) Diamètre du trou...

  • Página 24: Avertissements De Sécurité

    Capacités max. de coupe (H x P) avec une lame de 260 mm de diamètre Angle de coupe en biseau Angle de coupe d’onglet 45° (gauche) 0° 45° (droite) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45°...
  • Página 25 poussière abrasive provoque le blocage des pièces solide. Un plan de travail plat et solide réduit le risque mobiles comme le protecteur inférieur. Les étincelles d’instabilité de la scie radiale. produites par le tronçonnage abrasif brûleront le 11. Planifiez votre travail. Chaque fois que vous protecteur inférieur, le pare-éclats et les autres pièces changez le réglage de l’angle de coupe en biseau en plastique.
  • Página 26 lame peut affecter la protection de la lame ou le d’installation) ou le boulon. Si ces pièces sont fonctionnement du carter de protection, ce qui pourrait endommagées, la lame peut se casser. provoquer de graves blessures. 13. Assurez-vous que le socle rotatif est bien 21.

  • Página 27: Description Du Fonctionnement

    être inclus dans le coffret de contactez un centre de service Makita pour vous procurer l’outil en tant qu’accessoires standard. (Fig. 4) un nouveau protecteur. NE PAS MODIFIER OU Les supports et assemblages de supports soutiennent les RETIRER LE CARTER.

  • Página 28: Bras De Blocage (Fig. 11)

    assurer que la lame n’entre en contact avec aucune partie • Lorsque vous modifiez l’angle de coupe en biseau, du socle inférieur. Réajustez légèrement, si nécessaire. assurez-vous toujours de bien placer les plateaux de découpe, tel que décrit dans la section AVERTISSEMENT : «...
  • Página 29 Nettoyage de la lentille de lumière laser Makita pour le faire réparer AVANT toute autre utilisation. Lorsque la lentille de lumière laser est sale ou que la • NE modifiez JAMAIS le levier de sécurité en tapant sciure de bois qui y adhère rend la ligne laser peu visible, dessus ou par un autre moyen.

  • Página 30: Guide Auxiliaire De Droite

    L’outil est équipé d’un ergot coulissant qui devrait être Pour effectuer un travail plus propre, raccordez un placé comme illustré sur la figure. aspirateur Makita. (Fig. 30) Cependant, lors de la réalisation de coupes en biseau, placez-le sur la gauche comme illustré sur la figure si la Sac à...

  • Página 31: Étau Horizontal (Accessoire En Option) (Fig. 37)

    FONCTIONNEMENT Étau vertical (Fig. 36) L’étau vertical peut être installé du côté gauche ou du côté NOTE : droit du garde de guidage. Insérez la tige de l’étau dans le • Avant l’utilisation, vous devez libérer la poignée de la trou du garde de guidage et serrez la vis de l’arrière du position abaissée en tirant sur la broche de blocage.
  • Página 32 2. Coupe en glissière (poussée) (coupe de grandes chariot et la lame pourront bouger aisément pièces) (Fig. 40) pendant toute la durée de la coupe prévue. Desserrez la vis de verrouillage en la tournant dans le L’interruption du chariot ou de la lame pendant sens contraire des aiguilles d’une montre pour que le l’opération de coupe risque de provoquer un choc en chariot puisse glisser librement.
  • Página 33 Mesure Dans le cas d’une coupe en biseau sur la droite Mesurez la longueur du mur et ajustez la pièce sur Tableau (A) l’établi pour couper à la longueur désirée le bord qui Angle de coupe en entrera en contact avec le mur. Assurez-vous toujours Position de Angle de coupe d’onglet biseau...

  • Página 34: Réglage De L'aNgle De Coupe

    Concernant les dimensions suggérées pour le bloquées dans la position du chariot enfoncé à fond vers parement de bois, reportez-vous à l’illustration. l’avant jusqu’au garde de guidage (reportez-vous à la (Fig. 47) section intitulée « Réglage du verrou de la glissière »). Abaissez complètement la poignée et verrouillez-la dans ATTENTION : cette position en enfonçant la broche de blocage.

  • Página 35: Après L'uTilisation

    0°. doivent être effectués dans un centre de service Makita agréé, exclusivement avec des pièces de rechange 2. Angle de coupe en biseau Makita.
  • Página 36 ENG907-1 • La ou les valeurs d’émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux. • La ou les valeurs d’émission de bruit déclarées peuvent aussi être utilisées pour l’évaluation préliminaire de l’exposition.

  • Página 37: Technische Daten

    51. Stütze Neigungswinkel rechts 27. Freigabeschalter 52. Schiebeanschlag 77. Schraubendreher 28. Sicherungsschraube 53. Klemmschraube 78. Bürstenhalterkappe TECHNISCHE DATEN Modell LS1018 LS1018L Sägeblatt-Durchmesser 255 - 260 mm Für alle Länder außerhalb 25,4 mm oder 30 mm Europas (länderspezifisch) Lochdurchmesser Für europäische Länder 30 mm Max.

  • Página 38: Sicherheitshinweise

    Maximale Schnittleistung (H x B) mit 260-mm-Durchmesser Sägeblatt Neigungswinkel Gehrungswinkel 45° (links) 0° 45° (rechts) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm 60°...
  • Página 39 Sicherheitsanweisungen für Drehen oder Verlagern und können beim Schneiden Klemmen am rotierenden Sägeblatt verursachen. Es Gehrungssägen ENB130-2 dürfen keine Nägel oder Fremdkörper im Werkstück vorhanden sein. 1. Gehrungssägen sind zum Schneiden von Holz 8. Benutzen Sie die Säge nicht eher, bis sämtliche oder holzähnlichen Produkten vorgesehen.
  • Página 40 17. Falls das Werkstück oder das Sägeblatt 6. Um die Verletzungsgefahr zu verringern, führen eingeklemmt wird, schalten Sie die Gehrungssäge Sie den Schlitten nach jedem aus. Warten Sie, bis alle beweglichen Teile zum Ablängschnittvorgang auf seine hintere Stillstand gekommen sind, und ziehen Sie dann Anschlagstellung zurück.
  • Página 41 FUNKTIONSBESCHREIBUNG 19. Brechen Sie sofort den Betrieb ab, wenn Sie irgend etwas Ungewöhnliches bemerken. 20. Versuchen Sie nicht, den Auslöser in der EIN- WARNUNG: Stellung zu verriegeln. • Schalten Sie das Werkzeug stets aus und ziehen 21. Verwenden Sie stets das in dieser Anleitung Sie den Stecker, bevor Sie Einstellungen oder eine empfohlene Zubehör.
  • Página 42 Sonneneinstrahlung beschädigt wird, wenden Sie sich an WARNUNG: ein Makita-Servicecenter, um einen neuen • Vergewissern Sie sich nach der Montage eines neuen Sägeblattschutz zu erhalten. ENTFERNEN SIE DEN Sägeblatts bei noch herausgezogenem Netzstecker SÄGEBLATTSCHUTZ NICHT UND MACHEN SIE IHN stets, dass das Sägeblatt in der Tiefstellung des NICHT UNWIRKSAM! Handgriffs keinen Teil des Auflagetisches berührt.
  • Página 43 Gebrauch das Werkzeug an ein Makita-Servicecenter, ACHTUNG: um es dort ordnungsgemäß reparieren zu lassen. • Sichern Sie den Arm nach jeder Änderung des • Setzen Sie NIEMALS die Entriegelungstaste außer Neigungswinkels stets durch Anziehen des Hebels im Kraft, indem Sie diese festkleben oder ähnliches. Ein Uhrzeigersinn.
  • Página 44 Für größere Sauberkeit bei der Arbeit können Sie einen • Verwenden Sie zum Demontieren oder Montieren Makita-Staubsauger anschließen. (Abb. 30) des Sägeblatts ausschließlich den mitgelieferten Steckschlüssel von Makita. Bei Verwendung eines Staubbeutel (Abb. 31) anderen Steckschlüssels besteht die Gefahr, dass die Der Staubbeutel ermöglicht sauberes Arbeiten und Sechskantschraube zu stark oder zu schwach einfaches Staubsammeln.
  • Página 45 schweren Verletzungen und einer Beschädigung des Sicherungsschraube des Zusatzanschlags R und ziehen Werkstücks führen. Sie den Anschlag ab. Um den Anschlag anzubringen, • Wenn Sie ein Werkstück schneiden, das länger als führen Sie die Schritte zum Abnehmen in umgekehrter der Auflagetisch der Säge ist, müssen Sie das Reihenfolge aus.
  • Página 46 Beim Anbringen der Horizontal-Schraubklemme auf der Sicherungsschraube des Schlittens im Uhrzeigersinn rechten Seite der Grundplatte, verwenden Sie auch den an. Sichern Sie das Werkstück ordnungsgemäß mit Zusatzanschlag R, um das Werkstück besser zu sichern. dem richtigen Schraubklemmentyp. Schalten Sie das Lesen Sie zur Montage des Zusatzanschlags R den Werkzeug ein, ohne dass das Sägeblatt Kontakt hat, Abschnitt „Zusatzanschlag R“...
  • Página 47 4. Neigungsschnitt (Abb. 41) Kombinationsmöglichkeiten von Gehrungs- und Lösen Sie den Hebel, und neigen Sie das Sägeblatt Neigungsschnitten entnehmen Sie bitte der Tabelle. auf den gewünschten Neigungswinkel (informieren Gehrungswinkel Neigungswinkel Sie sich im Abschnitt „Einstellen des Links und rechts 0° - 45° Links und rechts 0°...
  • Página 48 Tabelle (B) • Stellen Sie einen Gehrungswinkel von 31,6° RECHTS ein und sichern Sie. Position Am Gehrungsanschlag • Legen Sie das Kranzprofil mit der breiten des Profils anliegende Kante des Gefertigtes Teil in Abb. A Profils (verborgenen) Rückseite nach unten auf den Drehteller, die später AN DER WAND An der Decke anliegende Kante sollte...
  • Página 49 WARTUNG Nach Einstellen der unteren Anschlagposition für das Sägeblatt schneiden Sie mit einem Zugschnitt (Drücken) parallele Nuten über die Breite des WARNUNG: Werkstückes, wie in der Abbildung dargestellt. • Schalten Sie das Werkzeug aus und ziehen Sie Entfernen Sie anschließend mit einem Stechbeitel das immer den Netzstecker, bevor Sie Kontrollen oder zwischen den Nuten stehende Material.

  • Página 50: Nach Der Verwendung

    Vergewissern Sie sich, dass der Zeiger am Arm (Schauen Sie sich unsere Webseite an oder wenden auf 0° der Neigungswinkelskala am Armhalter Sie sich an Ihren Makita-Händler, um für jedes zu zeigt. Wenn die Zeiger nicht auf 0° zeigen, lösen schneidende Material das richtige Sägeblatt wählen zu Sie die Schraube, die den Zeiger sichert, und können.)
  • Página 51 EG-Konformitätserklärung Nur für europäische Länder Die EG-Konformitätserklärung liegt dieser Betriebsanleitung als Anhang A bei.

  • Página 52: Caratteristiche Tecniche

    53. Vite di serraggio 77. Cacciavite 27. Tasto di sblocco 54. Guida secondaria R 78. Coperchio portaspazzola CARATTERISTICHE TECNICHE Modello LS1018 LS1018L Diametro della lama 255 - 260 mm Per paesi diversi da quelli 25,4 mm o 30 mm europei...
  • Página 53 Capacità di taglio massima (A x L) con 260 mm di diametro Angolo di taglio obliquo Angolo di taglio circolare 45° (sinistra) 0° 45° (destra) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45°...
  • Página 54 via. La polvere abrasiva causa l’inceppamento delle contatto con la lama in rotazione possono venire parti mobili, ad esempio della protezione inferiore. Le scagliati ad alta velocità. scintille dovute al taglio abrasivo bruciano la 9. Tagliare un solo pezzo in lavorazione alla volta. protezione inferiore, la placchetta di taglio e altre parti Non è...
  • Página 55 18. Dopo aver terminato il taglio, rilasciare rimuovendola innanzitutto dall’utensile, e quindi l’interruttore, mantenere la testa della sega pulendola con sostanze di rimozione della gomma abbassata e attendere che la lama si arresti, prima e della pece, acqua calda o cherosene. Non di rimuovere il pezzo tagliato.

  • Página 56: Descrizione Funzionale

    • In alcune nazioni, i supporti e i gruppi supporti dell’esposizione a raggi UV, rivolgersi a un centro di potrebbero non essere inclusi nella confezione assistenza Makita per ottenere un nuovo coprilama. NON dell’utensile come accessori in dotazione. (Fig. 4) RIMUOVERE NÉ VANIFICARE LO SCOPO DELLA...
  • Página 57 pezzo in lavorazione riducendone al minimo la NOTA: lacerazione. • La leva può essere regolata su un’angolazione diversa rimuovendo la vite di fissaggio della leva e fissando la Mantenere la massima capacità di taglio leva sull’angolazione desiderata. (Fig. 14) L’utensile è regolato in fabbrica per garantire la massima Inclinare la lama della sega fino a posizionare il puntatore capacità...
  • Página 58 • Prima di spostare la linea del laser o di eseguirne la • Per installare o rimuovere la lama utilizzare solo la manutenzione, scollegare l’utensile. chiave a tubo fornita da Makita. Il mancato utilizzo Per attivare il fascio laser, portare l’interruttore nella della chiave potrebbe causare un serraggio eccessivo posizione superiore (I).
  • Página 59 (Fig. 34) Per eseguire operazioni di taglio pulite, collegare un L’utensile è dotato di una guida scorrevole che aspirapolvere Makita. (Fig. 30) normalmente deve essere posizionata come mostrato Sacchetto per la polvere (Fig. 31) nella figura.
  • Página 60 Al termine delle operazioni di taglio obliquo, non lama, con conseguente spostamento del materiale e dimenticare di riportare la guida secondaria R nella perdita di controllo, provocando così infortuni gravi. posizione originale e di fissarla serrando saldamente la • Durante il taglio di pezzi sottili, ad esempio piastre di vite.
  • Página 61 2. Taglio scorrevole (taglio di pezzi larghi) (Fig. 40) corsa della lama o del carrello durante le operazioni di Allentare la vite di blocco in senso antiorario in modo taglio potrebbe causare contraccolpi e infortuni gravi. che il carrello possa scorrere liberamente. Fissare il •...
  • Página 62 posteriore del pezzo corrisponda alla lunghezza del Tabella (B) muro. Regolare la lunghezza del taglio in base Posizione Spigolo della all’angolo di taglio. Utilizzare diversi pezzi per provare della modanatura contro la Pezzo finito i tagli e controllare le angolazioni della sega. modanatur guida a in Fig.
  • Página 63 durante le operazioni di taglio con la conseguente ATTENZIONE: possibilità di perdite di controllo e infortuni gravi. • Bloccare tutte le parti mobili prima di trasportare AVVISO: l’utensile. Se alcune parti dell’utensile si muovono o scorrono durante il trasporto, potrebbero verificarsi •...

  • Página 64: Accessori Opzionali

    • Utilizzare gli accessori Makita esclusivamente per l’uso dichiarato. L’utilizzo improprio di un accessorio potrebbe causare infortuni gravi. Per l’assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.

  • Página 65: Technische Gegevens

    54. Hulpgeleider rechts 78. Koolborsteldop 28. Borgschroef 55. Schroeven 29. Uit-vergrendelknop 56. Arm van bankschroef TECHNISCHE GEGEVENS Model LS1018 LS1018L Diameter blad 255 - 260 mm 25,4 mm of 30 mm Landen buiten Europa Diameter (afhankelijk van het land) middengat...
  • Página 66 Max. zaagdikte (h x b) met diameter van 260 mm Verticaal-verstekhoek Horizontaal-verstekhoek 45° (links) 0° 45° (rechts) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm 60°...
  • Página 67 doorslijpen van ferro-materialen, zoals stangen, vastgeklemd of vastgehouden, en kunnen het staven, draadeinden, enz. Door het slijpstof zullen zaagblad doen vastlopen of tijdens het zagen bewegende delen, zoals de onderste beschermkap, verschuiven. vastlopen. De vonken die bij doorslijpen worden 10. Verzeker u er vóór gebruik van dat de verstekzaag geproduceerd, verbranden de onderste beschermkap, is bevestigd of geplaatst op een stevig het zaagsnede-inzetstuk en andere...
  • Página 68 gevaarlijk om met uw hand in de buurt van het 10. Tijdens het uitvoeren van schuivend zagen, kan nalopende zaagblad te reiken. een TERUGSLAG optreden. Een TERUGSLAG 19. Houd het handvat stevig vast bij het maken van treedt op wanneer het zaagblad vastloopt in het een onvolledige zaagsnede en bij het loslaten van werkstuk tijdens het zagen en et zaagblad snel in de schakelaar voordat de zaagkop helemaal...

  • Página 69: De Werkstuksteunen En Werkstuksteunvoeten Aanbrengen

    Draai daarna de schroeven stevig vast om de ultravioletlicht, neemt u contact op met een Makita- werkstuksteunen en werkstuksteunvoeten te bevestigen. servicecentrum om een nieuwe beschermkap te bestellen.
  • Página 70 Na het afstellen van de zaagsnedeplanken, ontgrendelt u KENNISGEVING: de vergrendelpen en brengt u de handgreep omhoog. • Voordat u de draaitafel draait, controleert u dat de Draai daarna alle schroeven stevig vast. handgreep helemaal omhoog staat. KENNISGEVING: De verticaal-verstekhoek instellen (zie •...

  • Página 71: Onderdelen Aanbrengen/ Verwijderen

    Stuur het gereedschap voor trekt u de stekker van het gereedschap uit het deugdelijke reparatie terug naar een Makita- stopcontact, verwijdert u de lens van de laser en maakt u servicecentrum ALVORENS het verder te gebruiken.
  • Página 72 • Controleer altijd of het gereedschap is Wanneer u tijdens het zagen schoon wilt werken, sluit u uitgeschakeld en de stekker uit het stopcontact is een Makita-stofzuiger aan. (zie afb. 30) getrokken alvorens het zaagblad aan te brengen of te verwijderen. Per ongeluk inschakelen van het Stofzak (zie afb.
  • Página 73 Horizontale bankschroef (los verkrijgbaar het zaagblad of een onderdeel van het gereedschap raken, wat kan leiden tot ernstig letsel voor de accessoire) (zie afb. 37) gebruiker. (zie afb. 34) De horizontale bankschroef kan links of rechts van het Dit gereedschap is uitgerust met een verschuifbare onderstel worden geplaatst.
  • Página 74 werkstuk raakt, kan terugslag veroorzaken met slede tijdens het zagen kan onverwacht terugslag mogelijk ernstige verwondingen tot gevolg. veroorzaken met mogelijk ernstige verwondingen tot gevolg. LET OP: 3. Horizontaal-verstekzagen • Laat de zaagkop niet ongecontroleerd los vanuit de Raadpleeg de beschrijving onder “De horizontaal- laagste stand.

  • Página 75: Kroon-Profiellijsten En Kwarthol-Profiellijsten Zagen

    Samengesteld verstekzagen kan worden uitgevoerd Tabel (B) met de hoeken aangegeven in de tabel. Sierlijst- Kant van de sierlijst die gedeelte in tegen de geleider moet Afgewerkt werkstuk Horizontaal-verstekhoek Verticaal-verstekhoek afb. A liggen Kant die tegen het Links en rechts 0° t/m 45° Links en rechts 0°...
  • Página 76 draaitafel en met de KANT DIE TEGEN DE MUUR zagen van groeven met een breder blad of KOMT tegen de geleider. groefzaagblad kan onverwachte resultaten geven en • Het afgewerkte werkstuk dat u gaat gebruiken ligt terugslag veroorzaken met mogelijk ernstige altijd RECHTS van het zaagblad nadat het zagen verwondingen tot gevolg.

  • Página 77: De Zaaghoek Instellen

    WAARSCHUWING: Breng de handgreep omlaag en vergrendel deze • Deze Makita-accessoires of -hulpstukken worden in de laagste stand door de vergrendelpen in te aanbevolen voor gebruik met het Makita- duwen. Zet de hendel aan de achterkant van het gereedschap dat in deze gebruiksaanwijzing wordt gereedschap los.
  • Página 78 • Werkstuksteun • Werkstuksteunvoet • Stofzak • Kniestuk • Geodriehoek OPMERKING: • Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Zij kunnen van land tot land verschillen. Geluid ENG905-1 De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-3-9: Geluidsdruk (L ): 92 dB (A)

  • Página 79: Explicación De Los Dibujos

    27. Botón de liberación 53. Tornillo de sujeción 78. Tapa del portaescobillas 28. Tornillo de bloqueo 54. Guía auxiliar derecha ESPECIFICACIONES Modelo LS1018 LS1018L Diámetro del disco 255 - 260 mm 25,4 mm o 30 mm Países no europeos (específico de cada país) Diámetro del orificio...

  • Página 80: Advertencias De Seguridad

    Capacidades máximas de corte (alto x ancho) con 260 mm de diámetro Ángulo de bisel Ángulo de inglete 45° (izquierda) 0° 45° (derecha) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm...
  • Página 81 materiales ferrosos tales como barras, vástagos, pueden fijar o sujetar debidamente y se pueden trabar espárragos roscados, etc. El polvo abrasivo en el disco o cambiar de posición durante el corte. ocasiona que las partes móviles tal como el protector 10.
  • Página 82 completamente en la posición bajada. La acción de hacia el operario. Puede resultar en pérdida de frenado de la sierra puede ocasionar que el cabezal control y heridas graves. Si el disco comienza a de la sierra sea arrastrado repentinamente hacia trabarse durante una operación de corte, no abajo, ocasionando un riesgo de heridas.

  • Página 83: Instalación

    (Fig. 4) con un centro de servicio técnico de Makita para recibir Los soportes y los conjuntos de soporte sujetan las un nuevo protector. NO FUERCE NI RETIRE EL piezas de trabajo horizontalmente.

  • Página 84: Acción Del Gatillo Interruptor (Fig. 18)

    siempre la posición del límite inferior del disco y, si es botón de desbloqueo, incline el carro a la derecha. necesario, ajústela del siguiente modo: (Fig. 9 y 10) (Fig. 16) En primer lugar, desenchufe la herramienta. Empuje Incline el disco de sierra hasta que la flecha apunte hacia completamente el carro hacia la guía lateral y baje la el ángulo deseado en la escala de bisel.

  • Página 85: Función Electrónica

    • Utilice sólo la llave de tubo proporcionada por Para desviar la trayectoria del láser a la izquierda o a la Makita para instalar o extraer el disco. Si no se derecha del disco de sierra, afloje el tornillo que sujeta la utiliza la llave, el perno hexagonal se puede apretar en unidad y desplácelo hacia la dirección deseada.

  • Página 86: Conexión De Una Aspiradora

    Si desea realizar una operación de corte limpia, conecte en la figura. una aspiradora Makita. (Fig. 30) Sin embargo, cuando haga cortes en bisel izquierdo, Bolsa de polvo (Fig. 31) colóquela en la posición izquierda como en la figura si hace contacto con la cabeza de la herramienta.

  • Página 87: Operación

    OPERACIÓN parte trasera de la guía lateral y apriete el tornillo para sujetarla. AVISO: Posicione el brazo de la mordaza de acuerdo con el • Antes de utilizar la herramienta, asegúrese de soltar la grosor y forma de la pieza de trabajo y sujete el brazo de empuñadura de la posición bajada sacando el pasador la mordaza apretando el tornillo.
  • Página 88 de trabajo con el tipo de mordaza adecuado. Tire del la operación de corte puede tener como resultado un carro hacia usted completamente. Encienda la contragolpe y graves lesiones personales. herramienta sin que el disco entre en contacto con • Mientras realiza un corte en bisel, mantenga las ninguna pieza y espere hasta que el disco adquiera manos alejadas de la ruta del disco.
  • Página 89 con la pared a la longitud deseada. Asegúrese Para hacer un corte en bisel derecho siempre de que la longitud de la parte posterior de la Tabla (A) pieza de trabajo cortada sea igual a la longitud de la Posición de Ángulo de bisel Ángulo de inglete pared.

  • Página 90: Transporte De La Herramienta (Fig. 49)

    posición del carro totalmente desplazado hacia la guía PRECAUCIÓN: lateral (consulte la sección con el título “Ajuste del • Utilice madera recta de grosor uniforme para la bloqueo lateral”). Baje la empuñadura completamente y guarnición. bloquéela en la posición bajada presionando hacia dentro el pasador de retén.

  • Página 91: Después Del Uso

    (Consulte nuestro sitio web o póngase en contacto con el perno de situado a la derecha del brazo. A su distribuidor local de Makita para obtener los discos continuación, apriete la palanca firmemente. de sierra adecuados para el material que se va a (Fig.
  • Página 92 • La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

  • Página 93: Descrição Geral

    45° direito 28. Parafuso de bloqueio 54. Sub-vedação D 77. Chave de parafusos 78. Tampa do porta-escovas ESPECIFICAÇÕES Modelo LS1018 LS1018L Diâmetro da lâmina 255 - 260 mm 25,4 mm ou 30 mm. Países fora da Europa (consoante o país) Diâmetro do orifício...

  • Página 94: Avisos De Segurança

    Capacidades máximas de corte (A x L) com uma lâmina de 260 mm de diâmetro Ângulo de bisel Ângulo de corte angular 45° (à esquerda) 0° 45° (dir.) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45°...
  • Página 95 queimam o resguardo inferior, a inserção de corte e 10. Assegure que a serra de esquadria está montada outras peças de plástico. ou colocada numa superfície de trabalho nivelada 2. Utilize braçadeiras para apoiar a peça de trabalho e firme antes de ser utilizada. Uma superfície de sempre que possível.
  • Página 96 subitamente puxada para baixo, causando o risco de prender durante uma operação de corte, não lesão. continue a cortar e solte o interruptor 20. Utilize a lâmina de serra apenas com o diâmetro imediatamente. que está marcado na ferramenta ou especificado 11.

  • Página 97: Instalação

    • Em alguns países, os suportes e os conjuntos de raios UV, solicite uma nova protecção a um centro de suportes poderão não ser incluídos no embalagem da assistência Makita. NÃO DESACTIVE NEM RETIRE A ferramenta como acessórios de série. (Fig. 4) PROTECÇÃO.
  • Página 98 (Fig. 15) Devolva a ferramenta a um centro de serviço Makita Ao inclinar o carrinho para a direita, incline-o ligeiramente para a esquerda após soltar a alavanca e premir o botão...
  • Página 99 Para ligar o feixe laser, prima a posição superior (I) do pessoais graves. interruptor. Para desligar o feixe laser, prima a posição • Utilize apenas a chave de tubo Makita fornecida inferior (0) do interruptor. para instalar ou remover a lâmina. Caso não utilize a...
  • Página 100 No entanto, ao efectuar cortes de bisel esquerdos, defina- Quando pretender efetuar uma operação de corte limpo, a para a posição esquerda, conforme indicado na figura ligue um aspirador de pó Makita. (Fig. 30) se a cabeça da ferramenta estiver em contacto com a mesma.
  • Página 101 empurrar ou puxar o carrinho totalmente. Caso exista • Empurre suavemente a alavanca para baixo para contacto entre as duas peças, reposicione o torno. efectuar o corte. Se a alavanca for empurrada com Encoste a peça de trabalho totalmente à vedação de guia força ou se for aplicada força lateral, a lâmina irá...
  • Página 102 ATENÇÃO: AVISO: • Ao descer a alavanca, exerça uma pressão paralela à • Quando efectuar um corte corrediço, puxe primeiro lâmina. Se for aplicada uma forma perpendicularmente o carrinho totalmente na sua direcção, prima a à base rotativa, ou se a direcção da pressão for alavanca toda até...
  • Página 103 No caso de corte em bisel esquerdo Exemplo; No caso do corte de uma moldação em coroa do tipo Tabela (A) 52/38° para a posição (1) na Fig. A: Posição de Ângulo de bisel Ângulo de corte angular • Incline e fixe a definição do ângulo de bisel para moldação 33,9°...

  • Página 104: Manutenção

    trabalho utilizando um corte de deslize (empurrar), tal pode resultar num arranque acidental da ferramenta, como ilustrado. De seguida, remova o material da resultando em ferimentos pessoais graves. peça de trabalho entre as ranhuras, utilizando um • Certifique-se sempre de que a lâmina está afiada e cinzel.

  • Página 105: Após A Utilização

    Makita especificada neste manual. A utilização de quaisquer outros acessórios pode resultar em ferimentos pessoais graves. • Apenas utilize o acessório Makita para o fim indicado. A utilização inadequada de um acessório pode resultar em ferimentos pessoais graves. Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

  • Página 106: Specifikationer

    51. Støtte skråvinkel 26. Skråsnitskala 52. Glideanslag 77. Skruetrækker 27. Frigørelsesknap 53. Vingeskrue 78. Kulholderdæksel SPECIFIKATIONER Model LS1018 LS1018L Klingediameter 255 - 260 mm 25,4 mm eller 30 mm Andre land end Europa (landespecifik) Huldiameter Europæiske lande 30 mm Maks. indlægstykkelse af savklingen 3,2 mm Maks.
  • Página 107 Maksimal skærekapacitet (H x B) med 260 mm i diameter Skråvinkel Geringsvinkel 45° (venstre) 0° 45° (højre) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm 60°...
  • Página 108 2. Brug skruetvinger til at understøtte arbejdsemnet, ikke kommer i vejen for klingen eller når som helst det er muligt. Hvis du understøtter beskyttelsessystemet. Uden at slå maskinen “TIL” arbejdsemnet i hånden, skal du altid holde hånden og uden arbejdsemne på bordet skal du flytte mindst 100 mm fra begge sider af savklingen.
  • Página 109 23. (Kun for lande i Europa) 18. Før maskinen anvendes på arbejdsemnet, skal Brug altid en klinge, der overholder EN847-1. den køre i tomgang et stykke tid. Vær opmærksom på vibrationer eller rystelser, der kan være Yderligere instruktioner forårsaget af forkert montage eller manglende 1.

  • Página 110: Funktionsbeskrivelse

    Hvis således, at klingen stopper i den ønskede position, når beskyttelsesskærmen bliver beskadiget med tiden eller håndtaget sænkes helt. pga. UV-stråling, kontaktes et Makita-servicecenter angående en ny beskyttelsesskærm. Justering af geringsvinkel (Fig. 12) BESKYTTELSESKÆRMEN MÅ ALDRIG SÆTTES UD Løsn grebet ved at dreje det mod uret.
  • Página 111 ønskede vinkel. (Fig. 14) utilsigtet start af maskinen og alvorlig personskade. Vip savklingen, indtil viseren peger mod den ønskede Indlever maskinen til et MAKITA-servicecenter til vinkel på skråsnitskalaen. Stram derefter håndtaget med reparation, FØR den benyttes igen.
  • Página 112 Tilslutning af en støvsuger nøgleholderen. Hvis du ønsker at holde arbejdsområdet rent under Efter brug af topnøglen kan den opbevares i savning, kan du tilslutte en Makita-støvsuger. (Fig. 30) nøgleholderen igen. Støvpose (Fig. 31) Montering eller afmontering af savklingen Anvendelse af støvposen giver et renere arbejdsmiljø og gør opsamling af støv nemmere.
  • Página 113 vater. Korrekt understøttelse af arbejdsemnet er med Indstil skruearmen efter arbejdsemnets tykkelse og form til at modvirke klemning af savklingen og eventuelt og fastspænd den ved at stramme skruen. Hvis skruen til tilbageslag, hvilket kan resultere i personskade. Den fastspænding af skruearmen kommer i kontakt med lodrette og/eller vandrette skruestik alene er ikke nok til anslaget, skal skruen monteres på...
  • Página 114 • Tryk forsigtigt håndtaget ned for at udføre savningen. helt ind imod dig, kan der opstå uventet tilbageslag, Hvis håndtaget trykkes ned med magt, eller hvis det som kan medføre alvorlig personskade. udsættes for sidelæns tryk, vibrerer savklingen og • Forsøg aldrig at udføre en savning ved gliden ved efterlader mærker (savmærker) i arbejdsemnet, at trække slæden ind mod dig.
  • Página 115 5. Kombineret snit • Vip og indstil skråvinklen på 33,9° VENSTRE. Kombineret snit er betegnelsen for den proces, hvor • Juster og sæt geringsvinklen på 31,6° HØJRE. der frembringes en skråvinkel samtidig med, at der • Læg kroneformen med dens brede bagside (skjult) laves en geringsvinkel i arbejdsemnet.
  • Página 116 stopstiften til savninger kan medføre uventet FORSIGTIG: bevægelse af savklingen, hvilket kan resultere i • Anvend et lige stykke træ med ensartet tykkelse som tilbageslag og alvorlig personskade. træanlæg. Bær maskinen ved at holde på begge sider af maskinens bund som vist på illustrationen. Hvis du fjerner holderne, ADVARSEL: støvposen etc., bliver det nemmere at bære maskinen.

  • Página 117: Efter Brug

    • Brug kun Makita-tilbehør eller -ekstraudstyr til det formål, det er beregnet til. Forkert anvendelse af tilbehør eller ekstraudstyr kan medføre alvorlig personskade. Henvend dig til dit lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret. • Stål- og karbidforstærkede savklinger...

  • Página 118: Γενική Περιγραφή

    γωνίας λοξοτομής 45° 28. Ασφαλιστική βίδα 54. Βοηθητικός οδηγός R 77. Κατσαβίδι 78. Καπάκι θήκης ψήκτρας ΠΡΟΔΙΑΓΡΑΦΕΣ Μοντέλο LS1018 LS1018L Διάμετρος δίσκου 255 - 260 mm 25,4 mm ή 30 mm Χώρες εκτός της Ευρώπης (εξαρτάται από τη χώρα) Διάμετρος τρύπας...

  • Página 119: Προειδοποιησεισ Ασφαλειασ

    Μέγιστη ικανότητα κοπής (Υ x Π) με δίσκο διαμέτρου 260 mm Γωνία λοξοτομής Γωνία φαλτσοτομής 45° (αριστερά) 0° 45° (δεξιά) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm 60°...
  • Página 120 Οδηγίες ασφάλειας για πριόνια Τα λυγισμένα ή περιστραμμένα τεμάχια εργασίας μπορούν να συστραφούν ή να μετατοπιστούν, και λοξότμησης ENB130-2 μπορεί να εμπλακούν στην περιστρεφόμενη λάμα πριονιού κατά την κοπή. Δεν πρέπει να υπάρχουν 1. Τα πριόνια λοξότμησης προορίζονται για την καρφιά...
  • Página 121 της λάμας και το τράβηγμα του τεμαχίου εργασίας μαζί σφίξετε ή δέσετε τον προφυλακτήρα λάμας στη με το χέρι σας μέσα στη λάμα. θέση ανοίγματος. 16. Αφήστε τη λάμα να αποκτήσει μέγιστη ταχύτητα 5. Κρατάτε τα χέρια μακρυά από την τροχιά της πριν...

  • Página 122: Περιγραφη Λειτουργιασ

    ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ 19. Σταματήστε αμέσως τη λειτουργία εάν παρατηρήσετε κάτι αφύσικο. 20. Μην προσπαθήσετε να κλειδώσετε τη σκανδάλη ΠΡΟΕΙΔΟΠΟΙΗΣΗ: στη θέση «ΕΝΕΡΓΟΠΟΙΗΣΗΣ». • Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι 21. Να χρησιμοποιείτε πάντα τα ανταλλακτικά που σβηστό και αποσυνδεδεμένο από το ηλεκτρικό συνιστώνται...
  • Página 123 κάτω βάσης. Ρυθμίστε ξανά λίγο, αν απαιτείται. με την έκθεση στην υπεριώδη ακτινοβολία, επικοινωνήστε ΠΡΟΕΙΔΟΠΟΙΗΣΗ: με το κέντρο εξυπηρέτησης της Makita για να • Μετά την τοποθέτηση του καινούργιου δίσκου και με το προμηθευτείτε ένα καινούργιο προφυλακτήρα. ΜΗΝ εργαλείο βγαλμένο από την πρίζα, να βεβαιώνεστε...
  • Página 124 έχει περιγραφεί στην ενότητα “Τοποθέτηση των αρμών εξυπηρέτησης της Makita για να επισκευαστεί σωστά κοπής”. ΠΡΙΝ το χρησιμοποιήσετε ξανά. • ΠΟΤΕ μην παρακάμπτετε τη λειτουργία του κουμπιού ΠΡΟΣΟΧΗ: κλειδώματος κολλώντας πάνω του μια ταινία ή με • Μετά την αλλαγή της γωνίας λοξοτομής, να ασφαλίζετε...
  • Página 125 Εάν θέλετε να εκτελέσετε κοπές καθαρά, συνδέστε μια • Να χρησιμοποιείτε μόνο το παρεχόμενο σκούπα αναρρόφησης Makita. (Εικ. 30) σωληνωτό κλειδί της Makita για να τοποθετείτε ή για να αφαιρείτε το δίσκο. Αν δεν το κάνετε αυτό, το Σάκος συλλογής σκόνης (Εικ. 31) κλειδί...
  • Página 126 Βοηθητικός οδηγός R μέγγενης ή με αναστολείς που χρησιμοποιούνται για τη διαμόρφωση της κορνίζας. Αν δεν τηρηθεί αυτή η οδηγία, μπορεί να προκληθεί σοβαρός ΠΡΟΕΙΔΟΠΟΙΗΣΗ: προσωπικός τραυματισμός και φθορά στο εργαλείο • Πριν χρησιμοποιήσετε το εργαλείο φροντίστε ώστε ο και/ή στο τεμάχιο εργασίας. βοηθητικός...
  • Página 127 τεμάχιο εργασίας, σπρώξτε το κουμπί της μέγγενης προς έλεγχο μπορεί να σας χτυπήσει και θα έχει ως τα εμπρός έως ότου η πλάκα της μέγγενης να έρθει σε αποτέλεσμα προσωπικό τραυματισμό. επαφή με το αντικείμενο εργασίας και μετακινήστε ελαφρά 1. Κοπή με πίεση (κοπή μικρών τεμαχίων εργασίας) το...
  • Página 128 • Ποτέ να μην εκτελέσετε την κοπή με ολίσθηση με • Πριν από τη λοξοτομή ενδεχομένως να απαιτείται κλειδωμένο το χερούλι στην χαμηλωμένη του θέση. ρύθμιση του ολισθαίνοντος οδηγού. Ανατρέξτε στην • Ποτέ να μην ξεσφίξετε την ασφαλιστική βίδα που ενότητα...
  • Página 129 Στην περίπτωση της αριστερής λοξοτομής Πίνακας (Β) Πίνακας (Α) Θέση διαμόρφωσ Άκρο διαμόρφωσης Ολοκληρωμένο τεμάχιο Θέση Γωνία λοξοτομής Γωνία φαλτσοτομής ης στην έναντι στον οδηγό διαμόρφωσ Εικ. A τύπος τύπος ης στην τύπος 45° τύπος 45° 52/38° 52/38° Η άκρη επαφής του Εικ.
  • Página 130 θέση του υλικού που κόβεται. Η έλλειψη ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ευθυγράμμισης του υλικού που κόβεται μπορεί να • Η ασφαλιστική περόνη διατίθεται μόνο για προκαλέσει την αναπάντεχη κίνηση κατά τη λειτουργία σκοπούς μεταφοράς και αποθήκευσης και ποτέ κοπής γεγονός που μπορεί να προκαλέσει την δεν...

  • Página 131: Μετά Τη Χρήση

    προς τα δεξιά. (Εικ. 55) • Να χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα Ευθυγραμμίστε προσεκτικά την πλευρά του της Makita μόνο για το σκοπό για τον οποίο δίσκου με την άνω επιφάνεια της περιστροφικής προορίζονται. Η λανθασμένη χρήση ενός αξεσουάρ ή...
  • Página 132 σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης). ΕΚ Δήλωση συμμόρφωσης Για Ευρωπαϊκές χώρες μόνο Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών. Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan www.makita.com...

Este manual también es adecuado para:

Ls1018lLs1018lx4Ls1018lnx4Ls1018ln
