TILSLUTNING AF MODTAGEREN

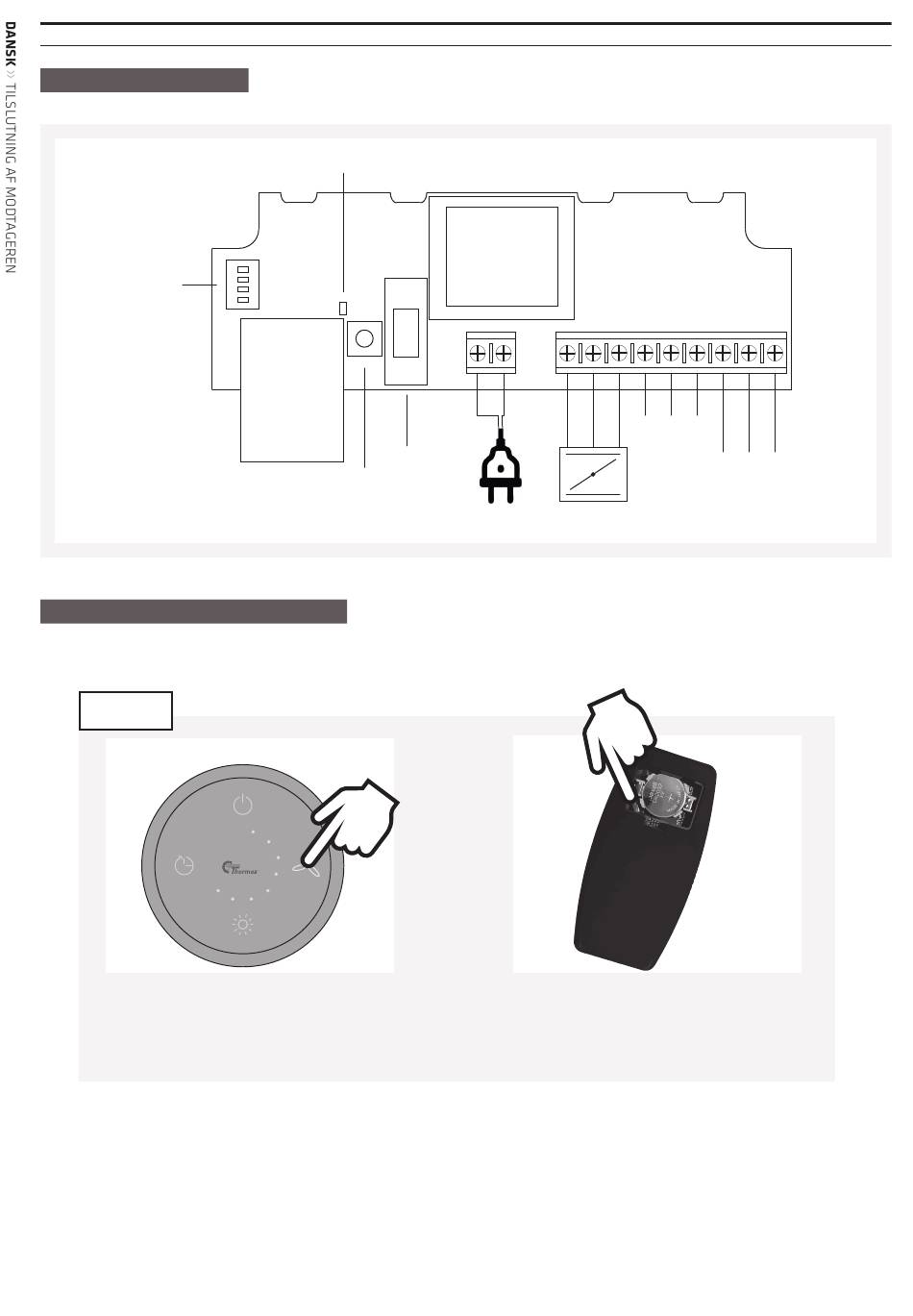

Modtageren skal tilkobles på det eksterne ventilationsanlæg. Modtageren tilkobles jf. diagrammet:
Dipswitch
Når strømmen er tilkoblet, vil den røde diode lyse.
OPKOBLING MELLEM EMHÆTTE OG MODTAGER
Når Pro Link er tilsluttet, skal enheden kobles op mod emhætten.
1 - Emhætte
Hold knappen udsugning inde indtil alle lysdioder blinker 5
gange(ca. 10 sekunder). Emhætten vil nu være åben for
paring i et minut
Diode
L N
Fuse
Pair button
230 V in
Tryk på knappen ved siden af batteriet, som vist på teg-
ningen. Emhætten vil nu være åben for paring i et minut
NO NC
COMM
Relay 2
N F1 F2
COMM
230 V out
for valve
M 536991550901122020
NO NC
Relay 1
