Figura 3
MANUTENCION Y
REPARACION
ADVERTENCIA:
Desconecte los cables de la bujía o retire
la llave del contacto para prevenir que el
motor se ponga en funcionamiento
accidentalmente antes de efectuar
cualquier mantenimiento en este
cortacésped.
A. Plataforma de corte
1. Quitando la plataforma de corte:
a. Accione el freno de estacionamiento. Retire la llave
del contacto y ambos terminales de las bujías.
b. Baje la plataforma de corte al suelo. Capture la
manivela de levante colocando la altura del perno
Clevis de corte sobre la manivela de levante.
c. Quite la tensión de la correa de toma de fuerza
moviendo el tirante.
Nota:
Hay una cierta cantidad de tensión de
resorte debido al peso de la plataforma. Cuando
quite el enlace del levante de la plataforma la
tensión del resorte se desplazará de la
plataforma a la manivela de levante. Si no
captura la manivela de levante mientras que
está quitando el enlace de levante de la
plataforma, ésta retornará a su posición
original.
d. Desprenda la correa de transmisión.

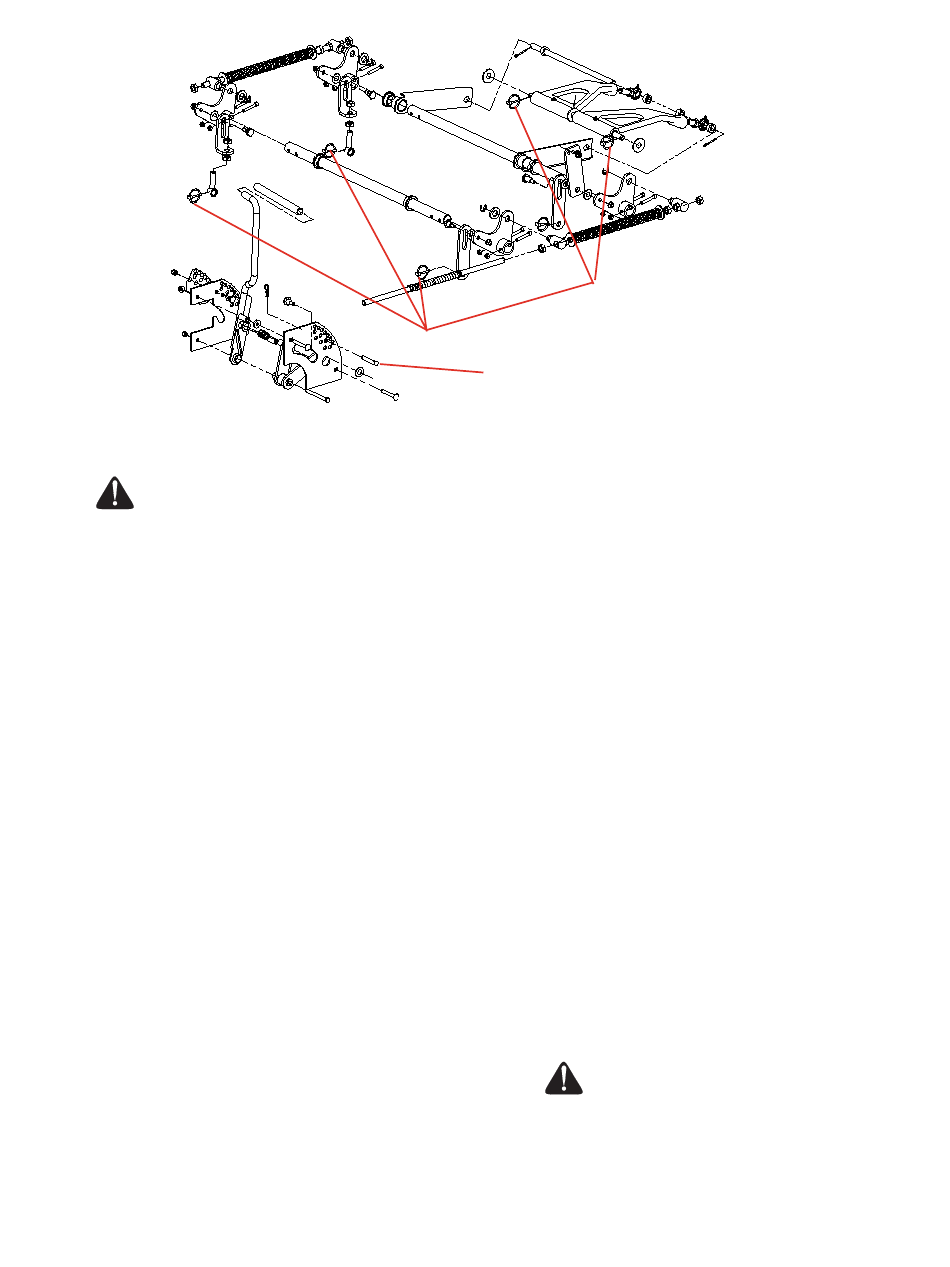

e. Quite los seis pasadores con anillo abatible (Vea la
Figura 6) (4) de la plataforma y (2) del frente del
Pasador con anillo abatible
Perno Clevis de altura de corte
cortacésped. Quite los pasadores de la izquierda y
derecha del lado trasero de la plataforma de corte
(2); quite los pasadores de la derecha e izquierda
del frente del cortacésped (2); y quite los pasadores
del frente del cortacésped (2).
f. Gire las ruedas delanteras giratoria hacia fuera.
g. Desplace la plataforma hacia el lado de la llave de
contacto del cortacésped y sáquela.
h. Para instalar invierta el proceso.
2. Cambiando las cuchillas:
a. Saque la llave del contacto y desconecte la bujía.
b. Apoye la parte delantera de la plataforma de corte
sobre gatos a una altura aproximada de 30 cm (1
pie) y trábela en esa posición.
c. Envuelva una punta de las cuchillas en un trapo y
sujétela para prevenir que gire, o sujete la cuchilla
poniendo un bloque de madera entre la cuchilla y el
bastidor de la plataforma.
d. Use una llave de tubo de 1-1/8" del lado de la polea
en el eje para ajustar.
e. Quite la tuerca hexagonal usando una llave inglesa
de 1-1/8".
f. Quite la tuerca hexagonal.
g. Para cambiar la cuchilla invierta el proceso antes
mencionado y ajuste la tuerca a 100-120 lb-ft.
ADVERTENCIA:
¡Nunca corte el césped con cuchillas
desafiladas! ¡Las cuchillas que estén
torcidas deben ser cambiadas! Las
cuchillas de corte son afiladas y pueden
causar lesiones severas. Envuelva la
19
