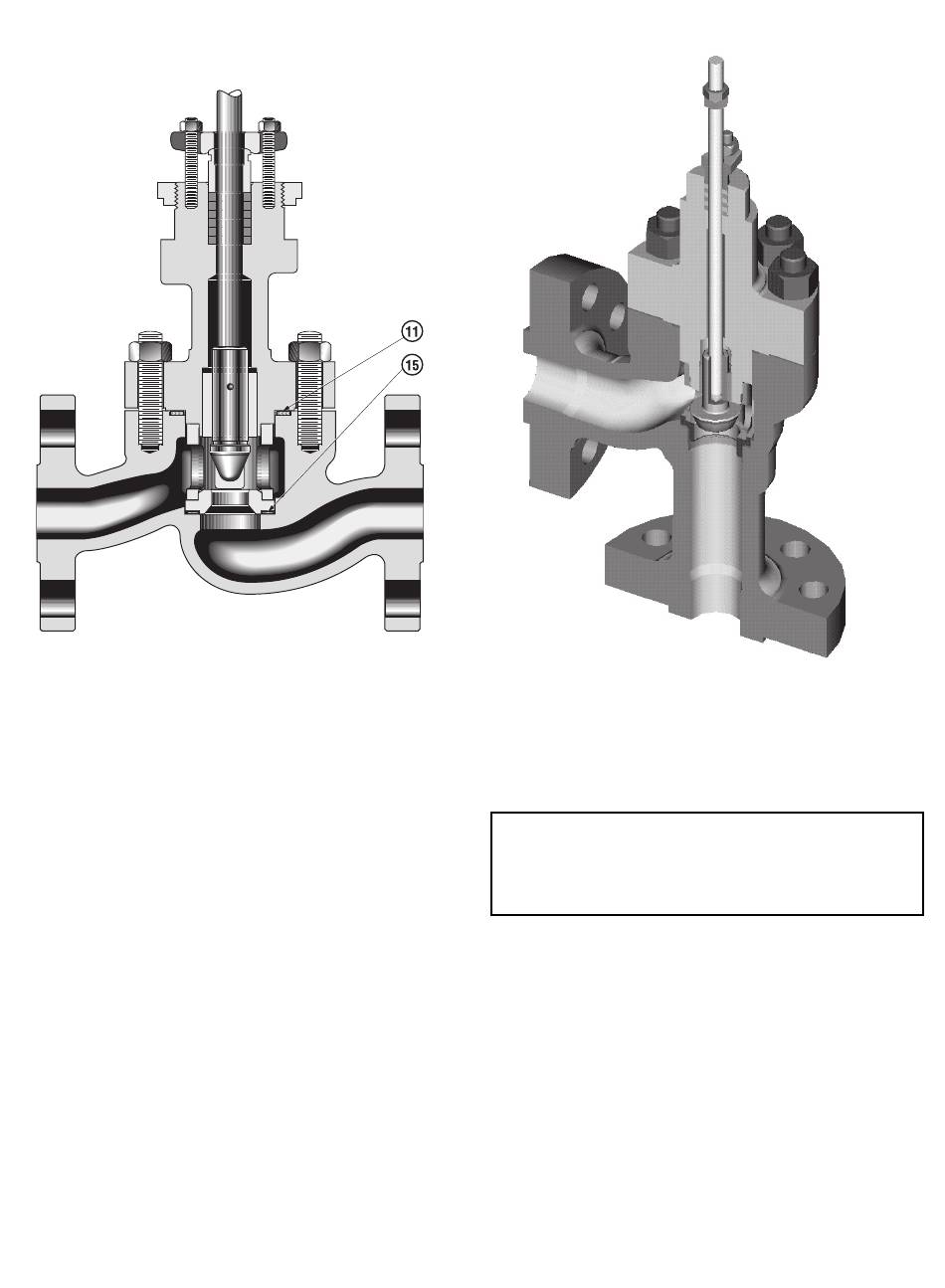

Figure 16 - Tamaños de válvula
3/4" a 2" Serie 21000 ANSI clase 900 a 2500
10.1 Desmontaje de la válvula de
fuelle (Figura 19)
Nota: Las juntas enrolladas en espiral son estándar en el diseño de
la serie 21000 BS. SE RECOMIENDA QUE SE INSTALEN JUNTAS
NUEVAS CADA VEZ QUE SE DESMONTE LA VÁLVULA.
10.1.1 Ajuste de roscado
Después de retirar el actuador, desmonte el cuerpo S/A siguiendo el
siguiente procedimiento:
Desconecte el circuito de fuga del casquete (si esta opción está
•
incluida). Retire las tuercas (27) y los pernos del casquete (26) del
casquete (25).
Retire las tuercas del perno de la brida de empaque (3), la brida
•
de empaque (4) y el seguidor del empaque (5). •
casquete (25).
Retire el empaque existente (6).
•
Retire la tuerca del perno del cuerpo (10).
•
Retire la extensión del casquete (29), el fuelle del vástago S/A (30)
•
y el tapón (16) al mismo tiempo.
Retire el pasador del tapón (17), luego retire el tapón (16)
•
del vástago del tapón (30). (Vere la sección 10.2.1.1 para
desenganchar el vástago del tapón).
Retire el fuelle del vástago S/A (30) por la parte superior de la
•
extensión del casquete (29). Si es necesario, desconecte el buje
Copyright 2020 Baker Hughes Company. Todos los derechos reservados.
Figura 17 - Diseño de cuerpo en ángulo
tamaños de válvula 3/4" a 6" ANSI clase 150 a 600
tamaños de válvula 3/4" a 2" ANSI clase 900 a 2500
superior del ensamblaje (30) utilizando un destornillador en la
ranura provista para este propósito
PRECAUCIÓN
Tenga cuidado de no dañar las superficies de asiento
del casquillo del fuelle.
Retire el casquete y las juntas separadoras (28) y la junta del
•
cuerpo (11).
•
La extensión del casquete (29), el tapón (16), los bujes guía
y el anillo de asiento (14) ahora pueden inspeccionarse
para detectar daños por desgaste y servicio. Después de
determinar el mantenimiento requerido, continúe con la sección
Retire el
correspondiente de estas instrucciones.
10.1.2 Ajuste de cambio rápido
La eliminación del ajuste de cambio rápido se realiza utilizando
os mismos procedimientos que la eliminación del ajuste de roscado.
l
Sin embargo, después de retirar la extensión del casquete (29) del
cuerpo, retire la jaula (13), el anillo de asiento (14) y la junta del anillo
de asiento (15).
Manual de instrucciones de la válvula de globo de guiado superior de la serie Masoneilan 21000 | 15
