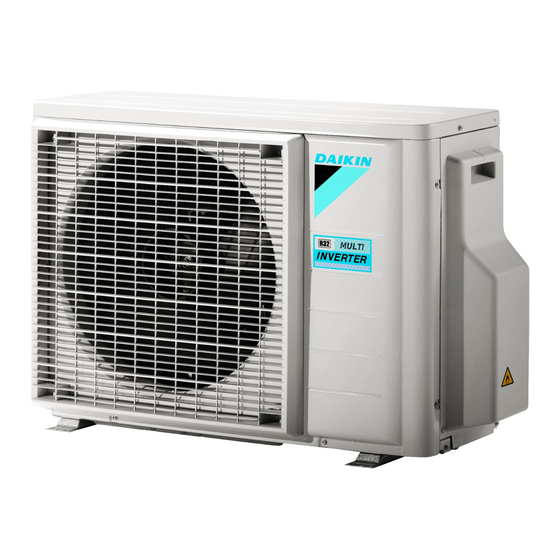

Daikin 2AMXM40M4V1B9 Manual De Instalación
Ocultar thumbs
Ver también para 2AMXM40M4V1B9:
- Guía de referencia del instalador (80 páginas) ,
- Manual de instalación (24 páginas) ,
- Manual de instalación (28 páginas)
Manuales relacionados para Daikin 2AMXM40M4V1B9
Resumen de contenidos para Daikin 2AMXM40M4V1B9
- Página 1 Návod na inštaláciu Série split R32 2AMXM40M4V1B9 2AMXM50M4V1B9 2AMXF40A2V1B 2AMXF50A2V1B 2MXF40A2V1B 2MXF50A2V1B Návod na inštaláciu 2MXM40N2V1B9 slovenčina Série split R32 2MXM50N2V1B9...
- Página 2 3P475203-15M...
- Página 3 2P427092-17W...
- Página 4 2P427092-17W...
- Página 5 3P475203-17M...
- Página 6 2P427092-19W...
- Página 7 2P427092-19W...
- Página 8 3P475203-19M...
- Página 9 2P630134-5C...
- Página 10 2P630134-5C...
-
Página 11: Tabla De Contenido
Uistite sa, že sú inštalácia, servis, údržba, opravy a použité inštalácie v studenom podnebí ........14 materiály v súlade s návodom z Daikin a s platnými a že Montáž vonkajšej jednotky ............14 ich vykonávajú len kvalifikované osoby. V Európe a 4.2.1... - Página 12 2 Špecifické bezpečnostné pokyny inštalatéra Miesto pre inštaláciu (pozri "4.1 Príprava miesta UPOZORNENIE inštalácie" [ 4 13]) ▪ Nedokonalé spojenie môže zapríčiniť únik plynného UPOZORNENIE chladiva. ▪ Skontrolujte, či miesto pre inštaláciu dokáže udržať ▪ Ohranenie NEPOUŽÍVAJTE opakovane. Použite nové hmotnosť jednotky. Chybná inštalácia je nebezpečná. ohranenia, aby sa predišlo úniku chladiaceho plynu.
-
Página 13: Informácie O Balení
3 Informácie o balení Všeobecné bezpečnostné opatrenia VAROVANIE Nálepka s informáciami o fluoračných skleníkových Použite vypínač pre odpojenie všetkých pólov s najmenej plynoch Viacjazyčná nálepka s informáciami o fluoračných 3 mm medzerami medzi kontaktmi, aby došlo k úplnému skleníkových plynoch odpojeniu v kategórii prepätia III. Vypúšťací... -
Página 14: Ďalšie Požiadavky Vonkajšej Jednotky Na Miesto Inštalácie V Studenom Podnebí
4 Inštalácia jednotky očakávanou úrovňou snehu. V prípade potreby nainštalujte podstavec. Ďalšie podrobnosti nájdete v kapitole "4.2 Montáž jednotky" [ 4 14]. vonkajšej V oblastiach so silným snežením zvoľte miesto inštalácie tam, kde sneh neovplyvní prevádzku jednotky. Ak môže dôjsť k sneženiu z bočného smeru, zabezpečte, aby sneh NEMAL vplyv na vinutie výmenníka tepla. -
Página 15: Pre Umožnenie Vypúšťania
5 Inštalácia potrubia V závislosti od platnej legislatívy a maximálneho pracovného 4.2.3 Pre umožnenie vypúšťania tlaku jednotky (pozri "PS High" na výrobnom štítku jednotky) môže byť potrebné potrubie s väčšou hrúbkou. POZNÁMKA Z dôvodu vnútornej jednotky môže byť potrebné použitie redukcií. Ak sa jednotka inštaluje v chladnom podnebí, vykonajte Viac informácií... -
Página 16: Spojenie Medzi Vonkajšou A Vnútornou Jednotkou Použitím Redukcií
5 Inštalácia potrubia UPOZORNENIE Typ redukcie Spojenie Ø12,7 mm → Ø9,5 mm ▪ Počas dodania nespájkujte a nezvárajte na mieste s náplňou chladiacej kvapaliny R32. ▪ Počas inštalácie chladiaceho systému, kde je potrebné vykonať spojenie dielov najmenej jedným naplneným dielom, zoberte do úvahy nasledovné požiadavky: vo vnútri obsadených priestorov nie sú... -
Página 17: Kontrola Potrubia Chladiva
6 Plnenie chladiva POZNÁMKA POZNÁMKA Odporúča sa inštalovať potrubie na chladivo medzi Po inštalácii potrubia a evakuovaní sa plynový uzatvárací vonkajšou a vnútornou jednotkou do potrubného kanála ventil musí otvoriť. Spustenie systému s uzavretým alebo potrubie na chladivo zabaliť do dokončovacej pásky. ventilom môže poškodiť... -
Página 18: Určenie Množstva Chladiva Na Doplnenie
7 Elektroinštalácia Určenie množstva chladiva na POZNÁMKA doplnenie Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO Ak je celková dĺžka Potom… potrubia na Vzorec pre výpočet množstva v tonách ekvivalentu kvapalinu…... -
Página 19: Špecifikácie Štandardných Komponentov Zapojenia
8 Dokončenie inštalácie vonkajšej jednotky 2 Zapojte vedenia medzi vnútornými a vonkajšími jednotkami tak, aby si navzájom zodpovedali čísla svoriek. Nezabudnite, že musia súhlasiť symboly potrubia a vedenia. 3 Nezabudnite pripojiť správne vedenie k správnej miestnosti (A k A, B k B). DB1 diódový... -
Página 20: Konfigurácia
9 Konfigurácia O režime tichej prevádzky v noci Funkcia režimu tichej prevádzky v noci znižuje prevádzkovú hlučnosť vonkajšej jednotky počas noci. To zníži výkon klimatizácie jednotky. Zákazníkovi vysvetlite režim tichej prevádzky v noci a potvrďte, či zákazník chce používať tento režim. Plynové potrubie Izolácia plynového potrubia 9.2.1 Zapnutie režimu pokojnej prevádzky v... -
Página 21: O Funkcii Úspory Elektrickej Energie V Pohotovostnom Režime
Okrem pokynov na uvedenie do prevádzky v tejto kapitole je k dispozícii všeobecný kontrolný zoznam Kontrola zapojenia. pri uvedení do prevádzky, ktorý nájdete na portáli Daikin Business Portal (vyžaduje sa overenie). Vypustenie vzduchu. Všeobecný kontrolný zoznam pri uvedení do prevádzky dopĺňa pokyny uvedené... -
Página 22: Skúšobná Prevádzka
PCB vo vnútri vašej jednotky) ▪ Podmnožina najnovších technických údajov je k dispozícii na Konektor (uzemnenie rámu) regionálnej webovej stránke Daikin (verejne prístupnej). Upevnenie ▪ Úplná sada najnovších technických údajov je k dispozícii na H*P, LED*, V*L Kontrolka, svetelná dióda LED Daikin Business Portal (požaduje sa prihlásenie). -
Página 23: Schéma Potrubia: Vonkajšia Jednotka
12 Technické údaje Symbol Význam Symbol Význam K*R, KCR, KFR, KHuR, K*M Magnetické relé S*NPL Snímač tlaku (nízky) Fáza S*PH, HPS* Tlakový spínač (vysoký) Výmenník tepla S*PL Tlakový spínač (nízky) Tlmivka Termostat Krokovací motor S*RH Snímač vlhkosti Motor kompresora S*W, SW* Prepínač... - Página 24 12 Technické údaje 2MXM50, 2AMXM50, 2AMXF50, 2MXF50 7.9CuT 6.4CuT 6.4CuT (6.4CuT) 7.9CuT 6.4CuT 6.4CuT 6.4CuT (6.4CuT) 4.8CuT 4.8CuT 9.5CuT 9.5CuT 9.5CuT (9.5CuT) 9.5CuT 9.5CuT 9.5CuT (12.7CuT) 9.5CuT 9.5CuT HPS1 9.5CuT Miestnosť A Miestnosť B 4-cestný ventil ZAP: vykurovanie Vysokotlakový vypínač s automatickým resetom Tlmič...
