TI01304F/23/ES/07.20
71501167
2020-09-25
Products
Información técnica

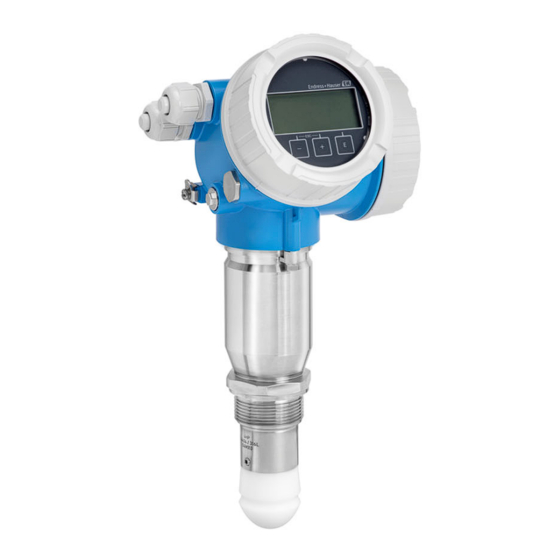

Micropilot FMR67
Radar sin contacto
Medición de nivel en sólidos granulados
Aplicación
• Medición de nivel, continua y sin contacto, en sólidos granulados
de pulverulentos a grumosos
• Antena de goteo de PTFE o antena con recubrimiento de PTFE de montaje
enrasado
• Rango de medición máximo: 125 m (410 ft)
• Temperatura: –40 ... +200 °C (–40 ... +392 °F)
• Presión: –1 ... +16 bar (–14,5 ... +232 psi)
• Precisión: ± 3 mm (0,12 in)
• Protocolo de linealidad (a 3 puntos, a 5 puntos)
Ventajas
• Innovadora antena de goteo hecha de PTFE
• Medición fiable gracias al enfoque mejorado y a su pequeño ángulo de haz,
especialmente en silos con muchos accesorios internos
• Seguridad desde el diseño: Garantiza la máxima seguridad
• Puesta en marcha fácil y guiada con interfaz de usuario intuitiva
• Tecnología inalámbrica Bluetooth® para la puesta en marcha, el manejo y el
mantenimiento a través de la app gratuita SmartBlue para iOS/Android
• Fiabilidad máxima gracias al seguimiento multieco
• La memoria de configuración HistoROM hace más fácil la puesta en marcha,
el mantenimiento y el diagnóstico
• Conexión de aire de purga para limpieza en condiciones extremas
• Dispositivo de alineamiento para adaptar el sensor fácilmente
• SIL2 según IEC 61508, SIL3 para redundancia homogénea o diversa
• Tests de prueba sencillos conforme a SIL
• Etiqueta (TAG) RFID: Fácil identificación de los puntos de medición, lo que mejora
el acceso a los datos
• Heartbeat Technology
