Introducción
Reguladores de accionamiento – Esquemas de bloques
L1
L2
L3
Entrada de red
con rectificador
de puente
L1
L2
L3
Entrada de red
con rectificador
de puente
HCS02.1E-W0012-NNNN
R
Arranque suave
R
B
Circuito de
resistencia de
Limitación de
corriente de carga

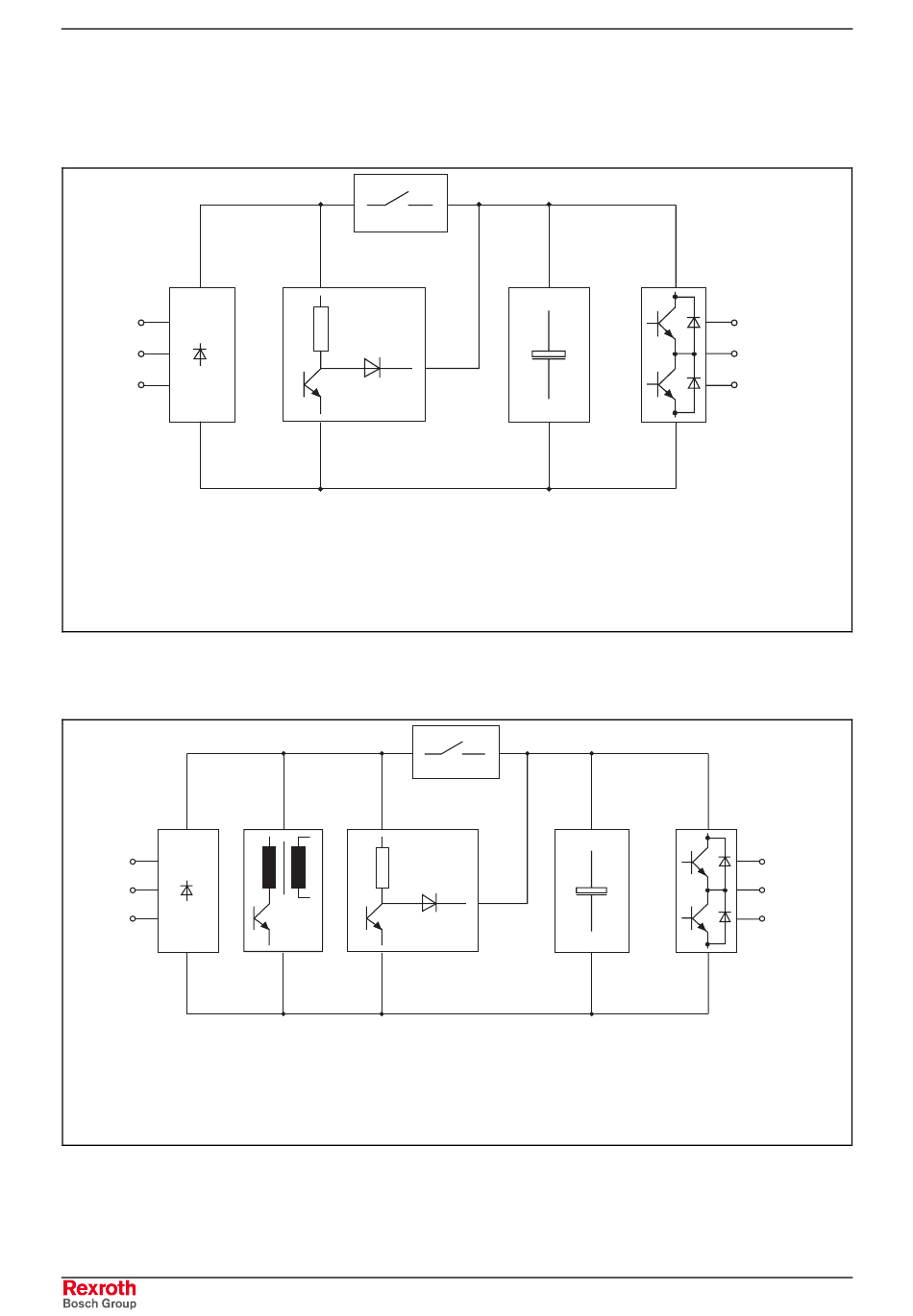

Fig. 1-4: HCS02.1E-W0012-NNNN – Esquema de bloques
HCS02.1E-W0012-NNNV
R
Arranque suave
R
B
Alimentación
Circuito de resistencia
de tensión
de frenado
de mando
Limitación de
integrada
corriente de carga
opcional
Fig. 1-5: HCS02.1E-W0012-NNNV – Esquema de bloques
Rexroth IndraDrive HCS02.1
C
ZW
Capacidades
Puente de
del circuito
ondulador con
intermedio
salida hacia el
motor
hcs_block_12n.FH7
C
ZW
Capacidades
del circuito
ondulador con
intermedio
salida hacia el
DOK-INDRV*-HCS02.1****-PR01-ES-P
A1
A2
A3
A1
A2
A3
Puente de
motor
hcs_block_12v.FH7
