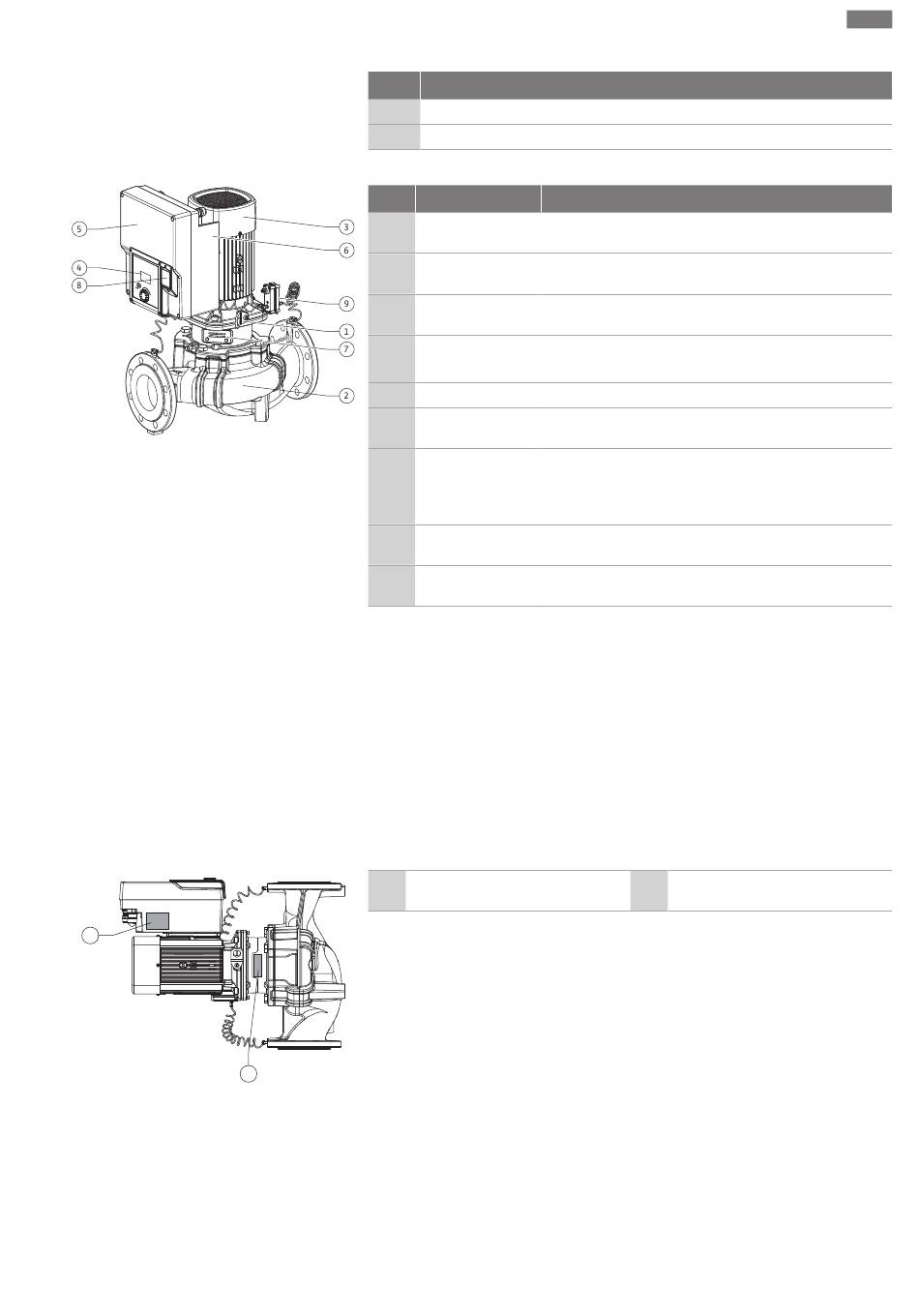

Fig. 1: Vista general de la bomba
2
1
Fig. 2: Placas de características
Instrucciones de instalación y funcionamiento Wilo-Yonos GIGA2.0-I/-D
Descripción de la bomba
N.° Componente
36a Anillo de seguridad
36b Anillo de seguridad
Tab. 1: Ubicación de los componentes principales
Pos. Denominación
1 Argollas de trans-
porte
2 Carcasa de la bom-
ba
3 Motor
4 Pantalla gráfica
5 Módulo electrónico Unidad electrónica con pantalla gráfica.
6 Ventilador eléctri-
co
7 Chapa de protec-
ción delante de la
ventanilla de la lin-
terna
8 Interfaz Wilo-Con-
nectivity Interface
9 Sonda de presión
diferencial
Tab. 2: Descripción de la bomba
ƒ
Pos. 3: Es posible girar el motor con el módulo electrónico montado con respecto a
la linterna. Para ello, tenga en cuenta las indicaciones del capítulo «Posiciones de
instalación admisibles y modificación de la disposición de los componentes antes
de la instalación» [} 21].
ƒ
Pos. 4: Si es preciso, la pantalla se puede girar en pasos de 90° (Véase el capítulo
«Giro de la pantalla [} 41]»).
ƒ
Pos. 6: Se debe garantizar un flujo de aire libre y sin obstáculos en las inmediacio-
nes del ventilador eléctrico (véase el capítulo «Instalación» [} 20]).
ƒ
Pos. 7: Para comprobar si hay escapes es preciso desmontar la chapa de protección
(solo DN 100, DN 125). Respete las instrucciones de seguridad del capítulo «Puesta
en marcha» [} 42].
Placa de características (Fig. 2)
1 Placa de características de la bomba
ƒ
En la placa de características de la bomba hay un número de serie. Debe indicarlo,
p. ej., cuando pida repuestos.
ƒ
La placa de características del accionamiento se encuentra en el lateral del módulo
electrónico. La conexión eléctrica debe dimensionarse según las indicaciones que
encontrará en la placa de características del accionamiento.
Explicación
Sirven para transportar y elevar los componentes. Véase
el capítulo «Instalación» [} 20].
Montaje según el capítulo «Instalación» [} 20].
Unidad de accionamiento. Junto con el módulo electró-
nico conforma el accionamiento.
Le informa acerca de los ajustes y el estado de la bomba.
Interfaz de usuario para ajustar la bomba.
Refrigera el módulo electrónico (en función del modelo).
Protege frente al eje del motor giratorio (solo DN 100,
DN 125).
Interfaz opcional
2...10 V con conexiones de tubo capilar en las bridas del
lado de aspiración y de impulsión
Placa de características del accio-
2
namiento
es
