12.5.2 Utilización de la entrada analógica
AI2 como entrada de valor de con-
signa
Instrucciones de instalación y funcionamiento Wilo-Yonos GIGA2.0-I/-D
Interfaces de comunicación: Ajuste y funcionamiento
propietario (p. ej. en una variante de bomba R1), en la entrada analógica AI1 se debe
configurar el rango de la sonda de presión y la posición de la sonda de presión (véase la
Fig. 67) Entrada analógica AI1. Posibles posiciones de la sonda de presión:
ƒ
Brida de la bomba
ƒ
Posición conforme a las normas
AVISO
Se recomienda que: Se ajuste el rango de la sonda de presión como mínimo con la
máxima altura de impulsión posible del modelo de bomba respectivo.
Para ello, el rango de la sonda de presión debe configurarse en el menú «Rango de
sonda de presión». (Fig. 67 Menú Entrada analógica AI1 y Fig. 69 Rango de sonda de
presión AI1)
Ejemplo:
Si el modelo de bomba tiene una altura de impulsión máxima de 20 m, entonces la son-
da de presión diferencial que se va a conectar puede tener un rendimiento de al menos
2,0 bar (aprox. 20 m). Si se conecta una sonda de presión diferencial con p. ej. 4,0 bar, el
rango de presión diferencial se debe configurar como 4,0 bar.
Siempre se debe seleccionar el tipo de señal adecuado para la sonda de presión diferen-
cial que se va a conectar. En este caso 0 ... 10 V o 0 ... 20 mA.
AVISO
El rango de presión diferencial que se va a ajustar siempre se configura con el máxi-
mo valor nominal de la sonda de presión diferencial conectada. El valor máximo no-
minal se corresponde con el valor del sensor en un 100 %. El valor debe leerse en la
placa de características de la sonda de presión diferencial. Solo así se garantiza una
correcta regulación de la bomba.
El valor real de la presión diferencial discurre entre las señales analógicas 0 ... 10 V o
0 ... 20 mA. Se interpola de forma lineal. (Véase el diagrama de la Fig. 73).
La señal analógica existente de 0 V o 0 mA representa el valor real de la presión diferen-
cial al «0 %». La señal analógica existente de 10 V o 20 mA representa el valor real de la
presión diferencial al «100 %».
El valor de consigna con el que se regula la bomba se especifica según el capítulo
«Ajustes de regulador». El ajuste se realiza en el menú «Ajustes de regulador» [} 53],
«Ajuste de la fuente del valor de consigna» [} 56]. Se debe activar «Valor de consigna
interno».
La función «Detección de ruptura de cable» no está activa.

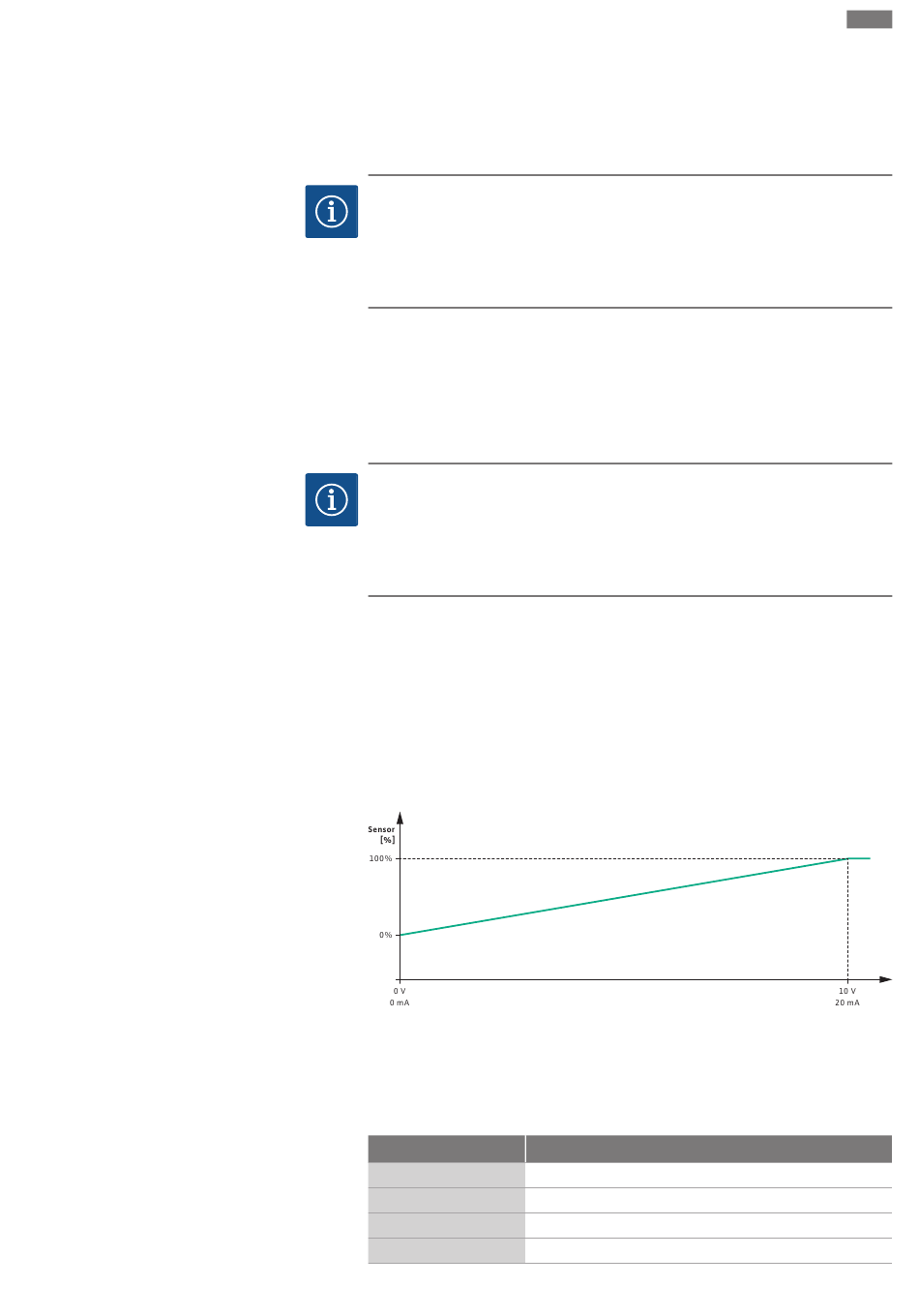

Fig. 73: Comportamiento de la entrada analógica AI1: Valor del sensor para el tipo de
señal 0 ... 10 V / 0 ... 20 mA
El ajuste de la entrada analógica AI 2 solo está disponible en el menú si se ha seleccio-
nado la entrada analógica AI2 previamente en el menú. Para ello, en el menú hay que
seleccionar sucesivamente lo siguiente:
Universal Texto de pantalla
1.0 Ajustes
1.1 Ajustes de regulador
1.1.9

Fuente del valor de consigna

1.1.9 / 2 Entrada analógica (AI2)
