6.4.1 Posiciones de instalación admisi-
bles con el eje del motor horizon-
tal

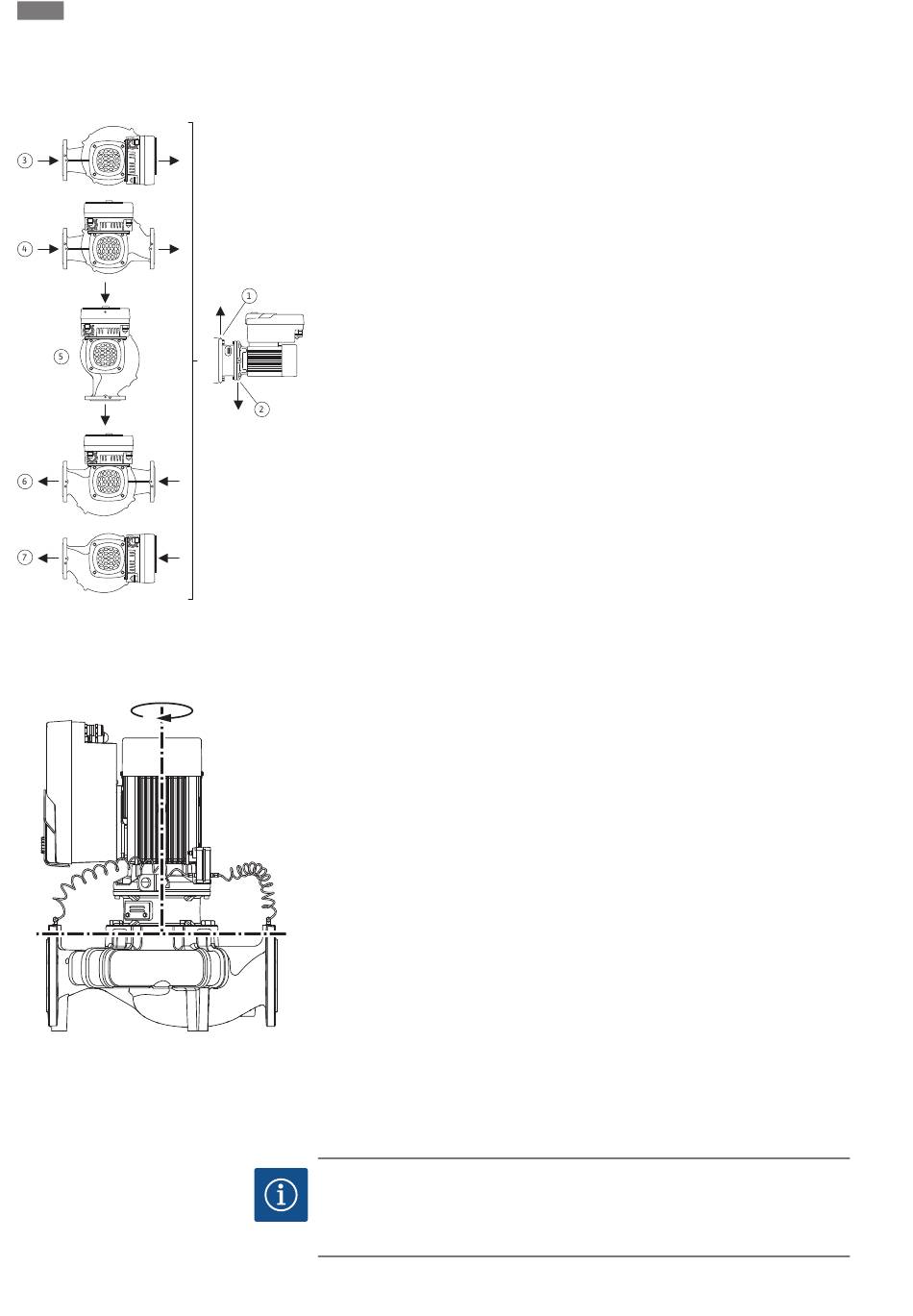

Fig. 9: Posiciones de instalación admisibles con
el eje del motor horizontal
6.4.2 Posiciones de instalación admisi-
bles con el eje del motor vertical
Fig. 10: Posiciones de instalación admisibles
con el eje del motor vertical
6.4.3 Giro del juego de introducción
22
Instalación
Las posiciones de instalación admisibles con el eje del motor horizontal y el módulo
electrónico hacia arriba (0°) se muestran en la Fig. 9.
Es admisible cualquier posición de instalación excepto «módulo electrónico hacia aba-
jo» (-180°).
La purga de la bomba solo está garantizada si la válvula de purga señala hacia arriba
(Fig. 9, Pos. 1).
Solo en esta posición (0°) puede evacuarse directamente el condensado a través de los
orificios existentes, la linterna de la bomba y el motor (Fig. 9, Pos. 2).
Las Pos. 3 y Pos. 7 no están disponibles en Yonos GIGA2.0-I/-D DN 32 ... DN 80.
Las posiciones de instalación admisibles con el eje del motor vertical se representan en
la Fig. 10.
Es admisible cualquier posición de instalación excepto «motor hacia abajo».
El juego de introducción se puede disponer en posiciones distintas con respecto a la
carcasa de la bomba.
ƒ
DN 32 ... DN 80: 8 posiciones distintas (8x45°)
ƒ
DN 100... DN 125: 4 posiciones distintas (4x45°)
En el caso de las bombas dobles, las dimensiones de los módulos electrónicos hacen im-
posible girar ambos juegos de introducción el uno hacia el otro con respecto a los ejes.
El juego de introducción consta de rodete, linterna y motor con módulo electrónico.
Giro del juego de introducción con respecto a la carcasa de la bomba
AVISO
Para facilitar los trabajos de montaje puede ser de ayuda instalar la bomba en la tu-
bería. Para ello, no conecte eléctricamente la bomba ni llene la bomba o la instala-
ción.
WILO SE 2022-05
