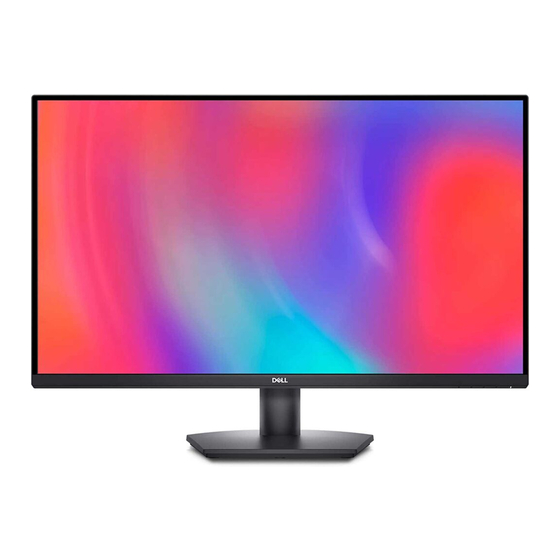

Monitor Dell SE3223Q
Guía del usuario
Modelo de monitor: SE3223Q
Modelo de normativa: SE3223Qc

Publicidad

loading

Manuales relacionados para Dell SE3223Q

Resumen de contenidos para Dell SE3223Q

  • Página 1 Monitor Dell SE3223Q Guía del usuario Modelo de monitor: SE3223Q Modelo de normativa: SE3223Qc...
  • Página 2 ADVERTENCIA: Una ADVERTENCIA indica que se pueden producir daños materiales o personales o, incluso, la muerte. Copyright © 2022 Dell Inc. o sus filiales. Reservados todos los derechos. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus filiales. Otras marcas comerciales pueden ser marcas comerciales de sus respectivos propietarios.

  • Página 3: Tabla De Contenido

    Contenido Instrucciones de seguridad ....6 Acerca del monitor ......8 Contenido del paquete .
  • Página 4 Manipulación y traslado de la pantalla... 30 Instrucciones de mantenimiento ... . . 31 Limpieza del monitor ......31 Instalar el monitor .
  • Página 5 ..70 Contactar con Dell ..... 70 │...

  • Página 6: Instrucciones De Seguridad

    Instrucciones de seguridad Utilice las siguientes pautas de seguridad para proteger el monitor contra posibles daños potenciales y garantizar su seguridad personal. A menos que se indique lo contrario, cada procedimiento incluido en este documento asume que ha leído la información de seguridad que se envió...
  • Página 7 • Algunos monitores se pueden montar en la pared utilizando el soporte VESA que se vende por separado. Asegúrese de utilizar las especificaciones VESA correctas como se menciona en la sección de montaje en pared de la Guía del usuario. Para obtener información sobre instrucciones de seguridad, consulte el documento de Información sobre seguridad, medioambiental y reguladora (SERI) suministrada con el monitor.

  • Página 8: Acerca Del Monitor

    Acerca del monitor Contenido del paquete La siguiente tabla proporciona la lista de componentes que se envían con el monitor. Si falta algún componente, póngase en contacto con Dell. Para obtener más información, consulte la sección Contactar con Dell. NOTA: Algunos artículos pueden ser opcionales y no estarán incluidos con el monitor.

  • Página 9: Descripción De Los Componentes

    Descripción de los Imagen de los componentes componentes Cable de alimentación (varía en función del país) Cable HDMI 2.0 (1,8 metros) • Guía de inicio rápido • Información de seguridad, medioambiental y normativas │ Acerca del monitor...

  • Página 10: Características Del Producto

    Características del producto El monitor Dell SE3223Q tiene una matriz activa, transistores de película fina (TFT, por sus siglas en inglés), pantalla de cristal líquido (LCD, por sus siglas en inglés), antiestática y retroiluminación de LED. El monitor incluye las siguientes características:...

  • Página 11: Identificar Las Partes Y Controles

    Identificar las partes y controles Vista frontal Etiqueta Descripción Botones de función Permiten acceder al menú en pantalla (OSD) (Para obtener más información, consulte la sección Utilizar los botones de control). Botón de Encendido/Apagado Para encender o apagar el monitor. (con indicador LED) La luz blanca permanente indica que el monitor está...

  • Página 12: Vista Posterior

    Dell. La etiqueta de servicio es un identificador alfanumérico único que permite a los técnicos de servicio de Dell identificar los componentes de hardware de su equipo y acceder a la información de la garantía.

  • Página 13: Vista Lateral

    Vista lateral Etiqueta Descripción Ranura para administración de Permite organizar los cables. cables │ Acerca del monitor...

  • Página 14: Vista Inferior

    Vista inferior 3 4 5 6 Etiqueta Descripción Ranura de bloqueo de Proteja el monitor utilizando la cerradura de seguridad (basada en seguridad (se adquiere por separado) para la ranura de seguridad evitar el traslado no autorizado del monitor. Kensington) Conector de Conecte el cable de alimentación alimentación...

  • Página 15: Especificaciones Del Monitor

    Especificaciones del monitor Modelo SE3223Q Tipo de pantalla Matriz activa - LCD TFT Tipo de panel Alineación vertical Relación de aspecto 16:9 Imagen visible Diagonal 800,10 mm (31,50 pulgadas) Horizontal, área activa 697,31 mm (27,45 pulgadas) Vertical, área activa 392,23 mm (15,44 pulgadas) Área...
  • Página 16 No disponible Ajuste de la inclinación No disponible Administración de los Sí cables Compatibilidad con Dell Easy Arrange y otras funciones clave el administrador de visualización de Dell Seguridad Ranura de bloqueo de seguridad (bloqueos Kensington, vendidos por separado) │...

  • Página 17: Especificaciones De La Resolución

    Especificaciones de la resolución Modelo SE3223Q Intervalo de escaneado 29 kHz a 140 kHz horizontal Intervalo de escaneado 40 Hz a 60 Hz vertical Resolución máxima 3840 x 2160 preconfigurada Modos de vídeo admitidos Modelo SE3223Q Funciones de 480p, 576p, 720p, 1080p, 1080i (HDMI), 1440p, 2160p visualización de vídeo...

  • Página 18: Modos De Visualización Preestablecidos

    Modos de visualización preestablecidos Modos de visualización preestablecidos HDMI Polaridad de Frecuencia Frecuencia Reloj de Modo de sincronización horizontal vertical píxeles visualización (Horizontal / (kHz) (Hz) (MHz) Vertical) VESA, 640 x 480 31,47 60,00 25,18 VESA, 640 x 480 37,50 75,00 31,50 IBM, 720 x 400...
  • Página 19 Modos de visualización preestablecidos DisplayPort Polaridad de Frecuencia Frecuencia Reloj de Modo de sincronización horizontal vertical píxeles visualización (Horizontal / (kHz) (Hz) (MHz) Vertical) VESA, 640 x 480 31,47 60,00 25,18 VESA, 640 x 480 37,50 75,00 31,50 IBM, 720 x 400 31,47 70,00 28,32...

  • Página 20: Pip Habilitado (Fuente Secundaria)

    PIP habilitado (fuente secundaria) Polaridad de Frecuencia Frecuencia Reloj de Modo de sincronización horizontal vertical píxeles visualización (Horizontal / (kHz) (Hz) (MHz) Vertical) VESA, 640 x 480 31,47 60,00 25,18 VESA, 640 x 480 37,50 75,00 31,50 IBM, 720 x 400 31,47 70,00 28,32...

  • Página 21: Pbp Habilitado (Fuente Principal/Secundaria)

    PBP habilitado (fuente principal/secundaria) Polaridad de Frecuencia Frecuencia Reloj de Modo de sincronización horizontal vertical píxeles visualización (Horizontal / (kHz) (Hz) (MHz) Vertical) VESA, 640 x 480 31,47 60,00 25,18 VESA, 640 x 480 37,50 75,00 31,50 IBM, 720 x 400 31,47 70,00 28,32...

  • Página 22: Especificaciones Eléctricas

    Este documento es solamente a título informativo y refleja el rendimiento del laboratorio. El producto puede funcionar de forma diferente dependiendo del software, los componentes y los periféricos solicitados y Dell no tiene obligación de actualizar tal información. En consecuencia, el cliente no debe basarse en esta información y tomar decisiones sobre tolerancias eléctricas o de cualquier otro tipo.

  • Página 23: Características Físicas

    Como Dell no controla los diferentes proveedores de cables del mercado, el tipo de material, el conector y el proceso utilizado para fabricar estos cables, Dell no garantiza el rendimiento de vídeo en cables que no se suministran con el monitor Dell.

  • Página 24: Características Medioambientales

    Características medioambientales Modelo SE3223Q Cumplimiento normativo: • Compatibilidad con RoHS • Monitor sin BFR/PVC (sus placas de circuito están hechas de laminados sin BFR/PVC). • Cristal sin arsénico y sin mercurio solamente en el panel. Temperatura: Funcionamiento 0°C a 40°C (32°F a 104°F) Sin funcionar •...

  • Página 25: Asignaciones De Contactos

    Asignaciones de contactos Conector DisplayPort Número de Lado de 20 contactos del contacto cable de señal conectado ML3 (n) TIERRA ML3 (p) ML2 (n) TIERRA ML2 (p) ML1 (n) TIERRA ML1 (p) ML0 (n) TIERRA ML0 (p) TIERRA TIERRA AUX (p) TIERRA AUX (n) Detección de conexión en...

  • Página 26: Conector Hdmi

    Conector HDMI Número de Lado de 19 contactos del contacto cable de señal conectado TMDS DATA 2+ BLINDAJE TMDS DATA 2 TMDS DATA 2- TMDS DATA 1+ BLINDAJE TMDS DATA 1 TMDS DATA 1- TMDS DATA 0+ BLINDAJE TMDS DATA 0 TMDS DATA 0- RELOJ TMDS+ BLINDAJE DE RELOJ TMDS...

  • Página 27: Funcionalidad Plug And Play

    Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en www.dell.com/pixelguidelines.

  • Página 28: Ergonomía

    Ergonomía PRECAUCIÓN: El uso inadecuado o prolongado del teclado puede provocar lesiones. PRECAUCIÓN: Ver la pantalla del monitor durante períodos prolongados puede provocar fatiga visual. Para mayor comodidad y eficiencia, observe las siguientes pautas al configurar y usar su PC: •...
  • Página 29 • Cuando esté sentado, asegúrese de que el peso de sus piernas esté sobre sus pies y no sobre la parte delantera de su asiento. Ajuste la altura de su silla o use un reposapiés si es necesario para mantener una postura adecuada. •...

  • Página 30: Manipulación Y Traslado De La Pantalla

    Manipulación y traslado de la pantalla Para asegurarse de que el monitor se manipula de manera segura cuando se levanta o traslada, tenga en cuenta las indicaciones mencionadas a continuación: • Antes de trasladar o levantar el monitor, apague su PC y dicho monitor. •...

  • Página 31: Instrucciones De Mantenimiento

    Para obtener información acerca de las mejores prácticas, siga las instrucciones de la lista siguiente cuando desempaquete, limpie o manipule el monitor: • Para limpiar la pantalla del monitor Dell, humedezca ligeramente un paño suave y limpio con agua. Si es posible, utilice un tejido especial para limpiar pantallas o una solución adecuada para pantalla del monitor Dell.
  • Página 32 Daño Inducido por el Cliente (CID). El CID no está cubierto por la garantía estándar de Dell. • Si observa la presencia de un polvo blanco cuando desempaquete el monitor, límpielo con un paño.

  • Página 33: Instalar El Monitor

    Instalar el monitor Acoplar la base NOTA: El pedestal no está instalado de fábrica cuando el producto se comercializa. NOTA: Las siguientes instrucciones solamente se aplican para al pedestal que se envió con el monitor. Si acopla el pedestal que adquirió en cualquier otro lugar, siga las instrucciones de instalación incluidas con dicho pedestal.
  • Página 34 4. Instale el ensamblaje del pedestal al monitor. Deslice completamente las lengüetas del ensamblaje del pedestal de las ranuras del monitor, ajustándolo en su lugar. 5. Alinee e inserte la cubierta VESA en la ranura VESA del monitor y, a continuación, presiónela firmemente hacia abajo para bloquearla en su posición.

  • Página 35: Usar La Inclinación

    7. Quite la base del monitor. Usar la inclinación NOTA: Estos valores se aplican al pedestal suministrado con su monitor. Para configurarlo con cualquier otro pedestal, consulte la documentación suministrada con el pedestal. 5° 11° NOTA: El pedestal no está instalado cuando el monitor sale de fábrica. │...

  • Página 36: Conectar El Monitor

    NOTA: Los monitores Dell están diseñados para funcionar de manera óptima con los cables de la caja suministrados por Dell. Dell no garantiza la calidad y el rendimiento del vídeo si se utilizan cables que no son de Dell.

  • Página 37: Organizar Los Cables

    3. Conecte el cable de alimentación al monitor y a una toma de corriente. Organizar los cables Utilice la ranura para administración de cables y así dirigir los cables conectados al monitor. Encender el monitor Presione el botón de encendido para encender el monitor. │...

  • Página 38: Protección Del Monitor Mediante Un Bloqueo Kensington (Opcional)

    Protección del monitor mediante un bloqueo Kensington (opcional) La ranura del bloqueo de seguridad se encuentra en la parte inferior del monitor. (consulte Ranura de bloqueo de seguridad). Fije el monitor a una mesa con el bloqueo de seguridad Kensington. Para obtener más información sobre el uso del bloqueo Kensington (vendido por separado), consulte la documentación que se envía con el mismo.

  • Página 39: Extraer El Pedestal Del Monitor

    Extraer el pedestal del monitor NOTA: Para evitar arañazos en la pantalla LCD cuando quite el pedestal, asegúrese de que el monitor está colocado sobre una superficie blanda y manipúlelo con cuidado. NOTA: Los siguientes pasos se aplican específicamente para quitar el pedestal que se suministra con el monitor.

  • Página 40: Instalación En Pared Vesa (Opcional)

    Instalación en pared VESA (opcional) Presione la muesca de la cubierta VESA y, a continuación, levántela del monitor. (Dimensiones del tornillo: M4 x 10 mm). Consulte las documentación incluida con el kit de montaje en pared compatible con VESA. 1. Coloque el monitor sobre un paño suave o cojín cerca del borde del escritorio. 2.

  • Página 41: Utilizar El Monitor

    Utilizar el monitor Encender el monitor Presione el botón para encender el monitor. Utilizar los botones de control Utilice los botones de control situados en el borde inferior del monitor para ajustar la imagen mostrada. │ Utilizar el monitor...

  • Página 42: Botones De Control

    Botones de control La siguiente tabla describe los botones de control: Botones de control Descripción Utilice este botón para escoger modos predefinidos en una lista. Atajo de teclado/ Modos predefinidos Utilice este menú para ajustar el brillo o el contraste. Atajo de teclado/ Brillo/Contraste Utilice el botón Menú...

  • Página 43: Utilizar El Menú En Pantalla (Osd)

    NOTA: Todos los cambios realizados se guardarán automáticamente cuando pase a otro menú, salga del menú OSD o espere a que el menú OSD se cierre automáticamente. 1. Presione el botón para mostrar el menú principal OSD. Dell 32 Monitor Brillo/Contraste Fuente entrada Color Pantalla PIP/PBP Menú...

  • Página 44: Descripción

    Icono Menú y submenús Descripción Brillo/Contraste Utilice este botón para ajustar el brillo o el contraste. Dell 32 Monitor Brillo/Contraste Fuente entrada Color Pantalla PIP/PBP Menú Personalizar Otros Brillo Permite ajustar la luminancia de la retroiluminación. Presione el botón para aumentar el brillo y el botón para reducirlo (mínimo 0/máximo 100).

  • Página 45: Icono Menú Y Submenús

    Rest. fte. Entrada Seleccione esta opción para restaurar la opción Fuente entrada predeterminada. Color Utilice Color para ajustar el modo de configuración de color. Dell 32 Monitor Brillo/Contraste Modos prede nidos Estándar Formato color entrada Fuente entrada...

  • Página 46: Modos Predefinidos

    • Color personal.: Le permite ajustar la configuración de color manualmente. Presione los botones para ajustar los valores de los tres colores (R, G, B) y crear su propio modo de color predefinido. Dell 32 Monitor Brillo/Contraste Modos prede nidos Estándar Fuente entrada Formato color entrada...
  • Página 47 • RGB: Seleccione esta opción si el monitor está conectado a un equipo o un reproductor multimedia que admita salida RGB. • YCbCr: Seleccione esta opción si el reproductor multimedia solo admite la salida YCbCr. Dell 32 Monitor Brillo/Contraste Modos prede nidos Fuente entrada Formato color entrada...
  • Página 48 Icono Menú y submenús Descripción Pantalla Utilice Pantalla para ajustar la imagen. Dell 32 Monitor > Panorámico 16:9 Brillo/Contraste Relación de aspecto > 50 Fuente entrada Nitidez > Normal Color Tiempo de respuesta Pantalla Restablecer pantalla PIP/PBP Menú Personalizar Otros Relación de...

  • Página 49: Modo Pip/Pbp

    Icono Menú y submenús Descripción Modo PIP/PBP Permite ajustar el modo PIP/PBP (Imagen en Imagen/Imagen junto a Imagen) en PIP pequeño, PIP grande o PBP. Puede deshabilitar esta función seleccionado Apagado. NOTA: La opción FreeSync se desactiva cuando la opción PIP/PBP está habilitada. PIP pequeño PIP grande │...
  • Página 50 Icono Menú y submenús Descripción PIP/PBP Permite seleccionar entre las señales de vídeo (Secundario) DP, HDMI 1 o HDMI 2 que se pueden conectar al monitor para la ventana secundaria PIP/PBP. Ventana secundaria Ventana principal HDMI 2 HDMI 1 HDMI 1 HDMI 2 NOTA: Cuando se selecciona HDMI 1 o HDMI 2 como la señal de vídeo principal,...
  • Página 51 Descripción Menú Seleccione esta opción para ajustar la configuración del menú OSD como, por ejemplo, los idiomas de dicho menú, la cantidad de tiempo que el menú permanece en pantalla, etc. Dell 32 Monitor Brillo/Contraste Idioma Español Transparencia Fuente entrada...

  • Página 52: Atajo De Teclado 1 Seleccione Una De Las Siguientes Opciones: Modos

    Icono Menú y submenús Descripción Personalizar Seleccione esta opción para ajustar la configuración de personalización. Dell 32 Monitor Brillo/Contraste Atajo de teclado 1 Modos prede nidos Fuente entrada Atajo de teclado 2 Brillo/Contraste LED del botón de alimentación Encendido en modo encend.
  • Página 53 LED del botón de Le permite establecer el indicador LED de alimentación alimentación en Encendido en modo encend. o Apagado en modo encend. para ahorrar energía. Dell 32 Monitor Brillo/Contraste Atajo de teclado 1 Fuente entrada Atajo de teclado 2 Color LED del botón de alimentación...

  • Página 54: Condicionamiento

    Icono Menú y submenús Descripción Información Muestra la configuración actual del monitor. Pantalla Dell 32 Monitor Brillo/Contraste Información Pantalla Modelo: Dell SE3223Q DDC/CI Fuente entrada: HDMI 1 Fuente entrada Actual: 3840x2160, 60 Hz Color Condicionamiento LCD Pantalla Firmware Estado PBP: Apagado...
  • Página 55 Permite mostrar el número de etiqueta de servicio de servicio la pantalla. La etiqueta de servicio es un identificador alfanumérico único que permite a Dell identificar las especificaciones del producto y acceder a la información de la garantía. NOTA: La etiqueta de servicio también se imprime en una etiqueta ubicada en la cubierta posterior.

  • Página 56: Bloqueo De Los Botones De Menú Y De Alimentación

    NOTA: Se puede acceder al menú de bloqueo utilizando este método cuando los botones Menú y Alimentación están en estado desbloqueado. Dell 32 Monitor Seleccione una opción: Para acceder al menú de desbloqueo, presione sin soltar el botón Salir (botón 4) durante cuatro segundos.
  • Página 57 Dell 32 Monitor Seleccione una opción: Hay tres opciones de bloqueo. Menú Descripción Botones Menú Cuando se selecciona Botones Menú, la configuración del menú OSD no se puede cambiar. Todos los botones se bloquearán, excepto el de alimentación. Botón de encendido Cuando se selecciona Botón de encendido, la pantalla no se puede apagar mediante el botón...
  • Página 58 Mensajes de advertencia OSD Cuando el monitor no admita un determinado modo de resolución, aparecerá el siguiente mensaje: Dell 32 Monitor Los tiempos de entrada actuales no son compatibles con el monitor. Por favor, cambie los tiempos de entrada a...
  • Página 59 Cuando el monitor entre en Modo de espera, se mostrará el siguiente mensaje: Dell 32 Monitor Activando modo de espera... SE3223Q Si un cable HDMI o DisplayPort no está conectado, aparecerá un cuadro de diálogo flotante tal y como se muestra a continuación. El monitor entrará en Modo de espera después de 4 minutos si permanece en este estado.

  • Página 60: Establecer La Resolución Máxima

    2. Haga clic con el botón secundario en el escritorio y haga clic en Screen Resolution (Resolución de pantalla). 3. Si tiene más de un monitor conectado, asegúrese de seleccionar SE3223Q. 4. Haga clic en la lista desplegable Screen Resolution (Resolución de pantalla) y seleccione 3840 x 2160.

  • Página 61: Solucionar Problemas

    Si el monitor funciona correctamente, detecta que no hay señal y aparece uno de los siguientes mensajes. En el modo de comprobación automática, el LED de alimentación permanece iluminado en color blanco. Dell 32 Monitor No Cable HDMI 1 La pantalla entrará en el modo de espera en 4 minutos.

  • Página 62: Diagnósticos Integrados

    Dell 32 Monitor No Cable DP La pantalla entrará en el modo de espera en 4 minutos. www.dell.com/SE3223Q SE3223Q NOTA: Este cuadro de diálogo aparece incluso durante el funcionamiento normal y cuando el cable de vídeo está desconectado o dañado.
  • Página 63 3. Utilice los botones del panel frontal para seleccionar Otros > Autodiagnóstico para iniciar el proceso de autodiagnósticos. Dell 32 Monitor Brillo/Contraste Información Pantalla Fuente entrada DDC/CI Encendido Color Condicionamiento LCD Apagado Pantalla Firmware X2CXXX Etiqueta de servicio PIP/PBP ABCDEFG Menú...

  • Página 64: Problemas Comunes

    Problemas comunes La tabla siguiente incluye información general sobre problemas comunes del monitor que puede encontrar y las posibles soluciones: Síntomas El problema Soluciones posibles comunes No hay video No hay imagen Asegúrese de que el cable de vídeo que o el LED de conecta el monitor y su PC esté...
  • Página 65 LCD. • Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: www.dell.com/pixelguidelines. Píxeles La pantalla LCD •...
  • Página 66 • Reinicie su PC en el modo seguro. Problemas Señales visibles de • No realice ninguno de los pasos incluidos relacionados con humo o chispas en la sección de solución de problemas. la seguridad • Póngase en contacto con Dell inmediatamente. │ Solucionar problemas...
  • Página 67 Síntomas El problema Soluciones posibles comunes Problemas El monitor se • Asegúrese de que el cable de vídeo intermitentes enciende y se que conecta el monitor y su PC esté apaga de forma conectado de forma correcta y segura. aleatoria •...

  • Página 68: Problemas Específicos Del Producto

    Síntomas El problema Soluciones posibles comunes Retención Aparecen • Establezca un período de tiempo para de imagen sombras tenues que la pantalla se apague después provocada por en la pantalla de unos minutos de inactividad de la dejar una imagen provocadas por la misma.
  • Página 69 Síntomas El problema Soluciones posibles específicos No hay señal de No hay imagen, el LED • Compruebe la fuente de señal. entrada cuando se ilumina en blanco. Asegúrese de que su PC no se se presionan los encuentra en el modo de espera controles de usuario moviendo el ratón o presionando cualquier tecla del teclado.

  • Página 70: Información Reguladora

    SE3223Q: https://eprel.ec.europa.eu/qr/1114976 Contactar con Dell Para ponerse en contacto con Dell en referencia a ventas, soporte técnico o problemas de servicio de atención al cliente, consulte www.dell.com/contactdell. NOTA: La disponibilidad varía en función del país y el producto, y algunos servicios podrían no estar disponibles en su país.
