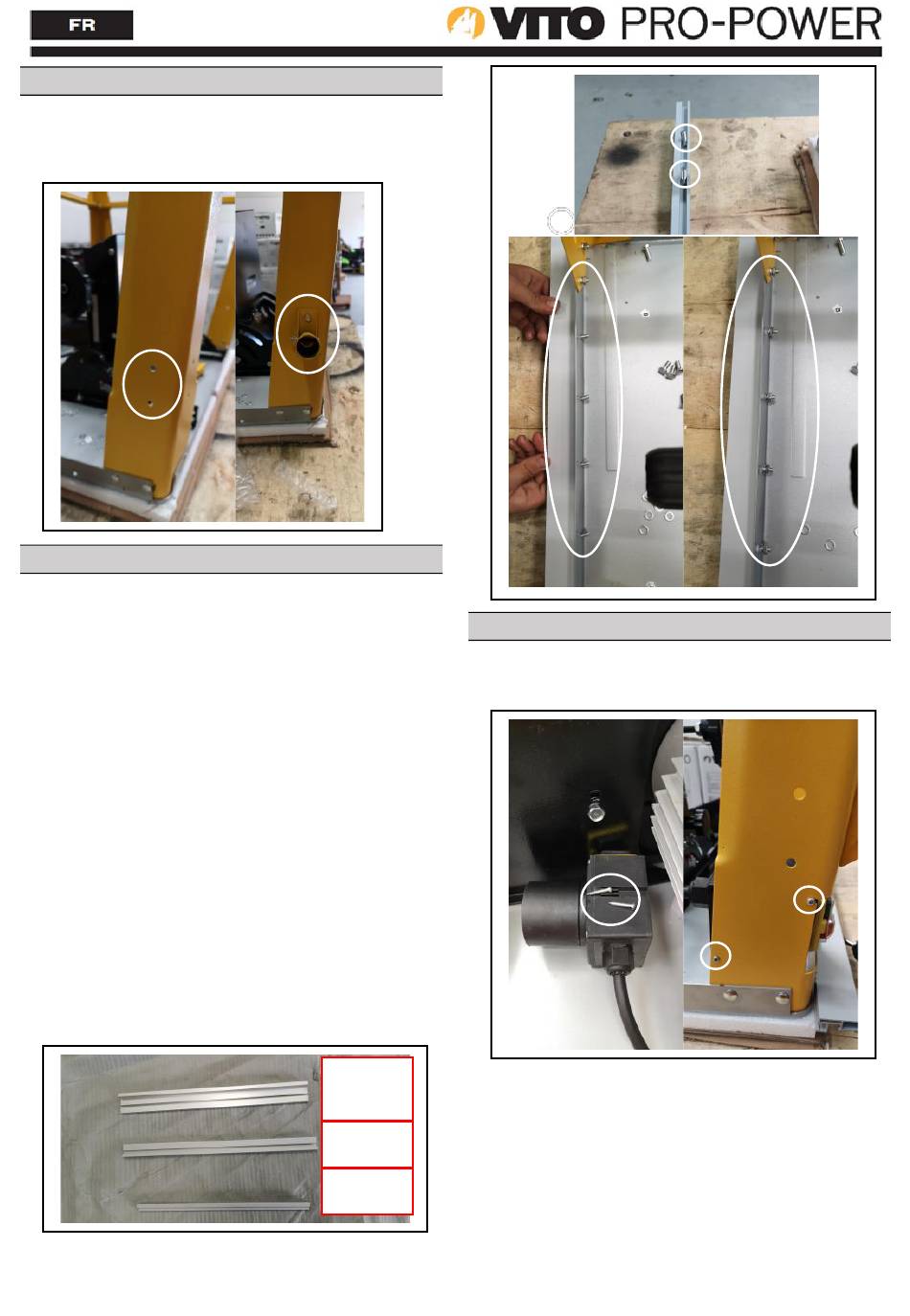

Poignée de transport
Vissez les poignées de transport (15) aux jambes avants
à l'aide de 2 vis à tête hexagonale, 2 rondelles plates, 2
rondelles élastiques et 2 écrous par poignée.
Rail de guidage avant et latéral
Vissez le rail de guidage avant, sur la partie avant de
l'appareil, à l'aide de 4 vis à tête hexagonale, 4 rondelles
plates, 4 rondelles élastiques et 4 écrous.
1. Insérez 4 vis à tête hexagonale dans le rail de guidage
avant ;
2. Installez le rail de guidage avant sur l'avant de la scie
en insérant les vis dans les trous ;
3. Placez les rondelles plates, les rondelles élastiques,
les écrous et serrez-les.
Vissez le rail de guidage latéral, sur le côté gauche de
l'appareil, à l'aide de 3 vis à tête hexagonale, 3 rondelles
plates, 3 rondelles élastiques et 3 écrous.
4. Insérez 3 vis à tête hexagonale dans le rail de guidage
latéral ;
5. Installez le rail de guidage latéral sur le côté gauche
de la scie en insérant les vis dans les trous ;
6. Placez les rondelles plates, les rondelles élastiques,
les écrous et serrez-les.

Interrupteur et fiche d'alimentation

Vissez l'interrupteur (11) et la fiche d'alimentation dans
la jambe avant droite à l'aide de deux vis.
Rail de
guidage de
la guide
d'angle
Rail de
guidage
avant
Rail de
guidage
latéral
53
