Instalación
14
• Monte el Deltabar S fijándolo directamente al depósito. → Véase también página 17, sección
3.3.5 "Separador para el montaje con brida".
• Conecte siempre el lado negativo por encima del nivel máximo.
• Mediante el uso de un colector de condensación se asegura el mantenimiento de una presión
constante en el lado negativo.
• Siempre que las medidas tengan que realizarse en medios que comprenden partículas sólidas,
como, p.ej., en líquidos sucios, resulta conveniente instalar separadores y válvulas de vaciado a
fin de capturar los sedimentos y extraerlos.
3.3.3 Instalación para medidas de presión diferencial
Medidas de presión diferencial en gases y vapores con el PMD70/PMD75

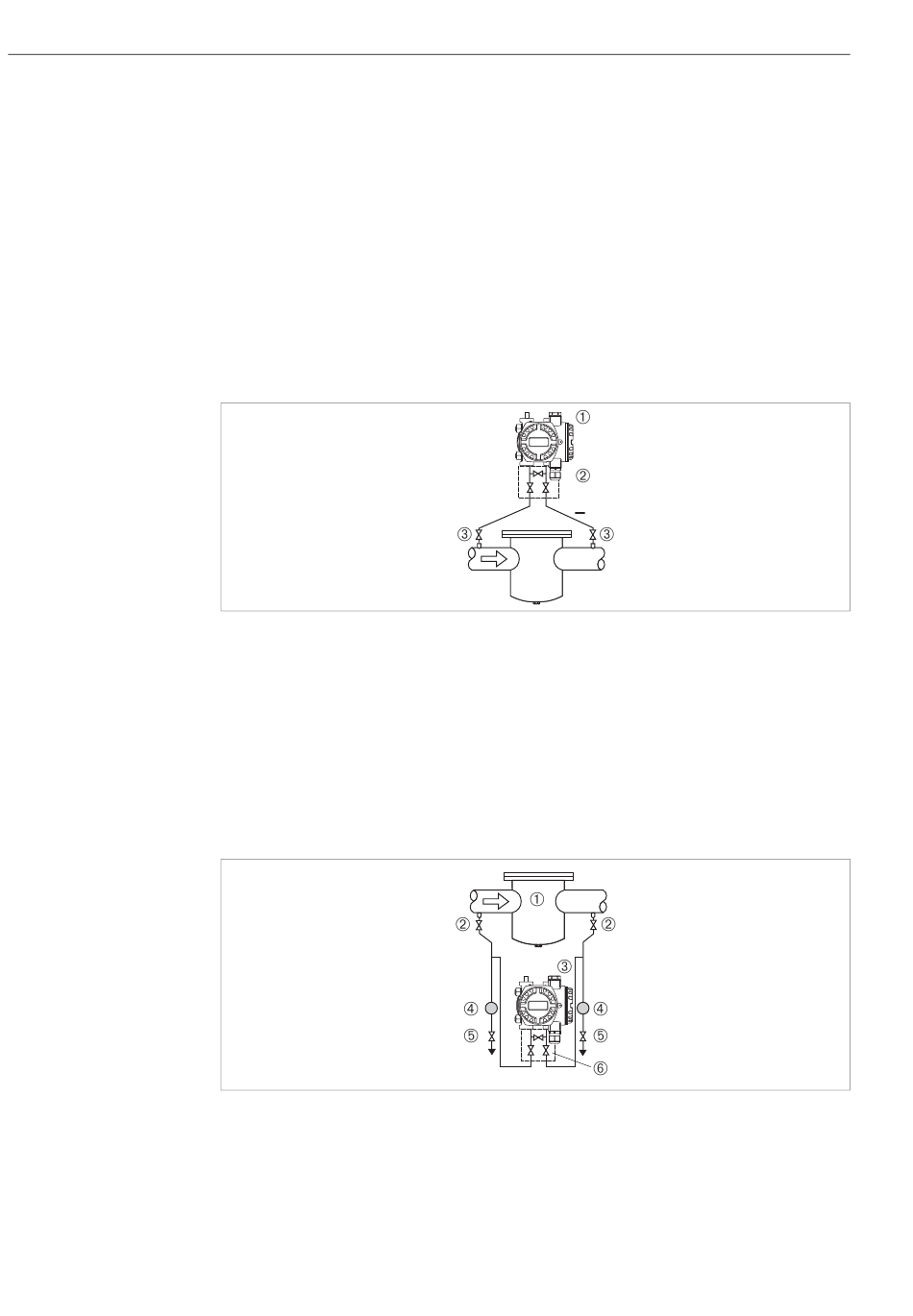

Fig. 13: Esquema de distribución para medidas de presión diferencial en gases y vapores con el PMD75
1 Deltabar S, en este caso el PMD75
2 Manifold de tres válvulas
3 Válvulas de corte
4 p.ej., filtro
• Monte el Deltabar S por encima del punto de medida para que el líquido de condensación pueda
salir por la tubería de proceso.
Medidas de presión diferencial en líquidos con el PMD70/PMD75
Fig. 14: Esquema de distribución para medidas de presión diferencial en líquidos con el PMD75
1 p.e., filtro
2 Válvulas de corte
3 Deltabar S, en este caso el PMD75
4 Separador
5 Válvulas de vaciado
6 Manifold de tres válvulas
Deltabar S FMD76/77/78, PMD70/75 with HART and 4...20 mA
+
–
+
P01-PMD75xxx-11-xx-xx-xx-006
P01-PMD75xxx-11-xx-xx-xx-007
