6. Configuración de operación
Ejemplos de sistemas

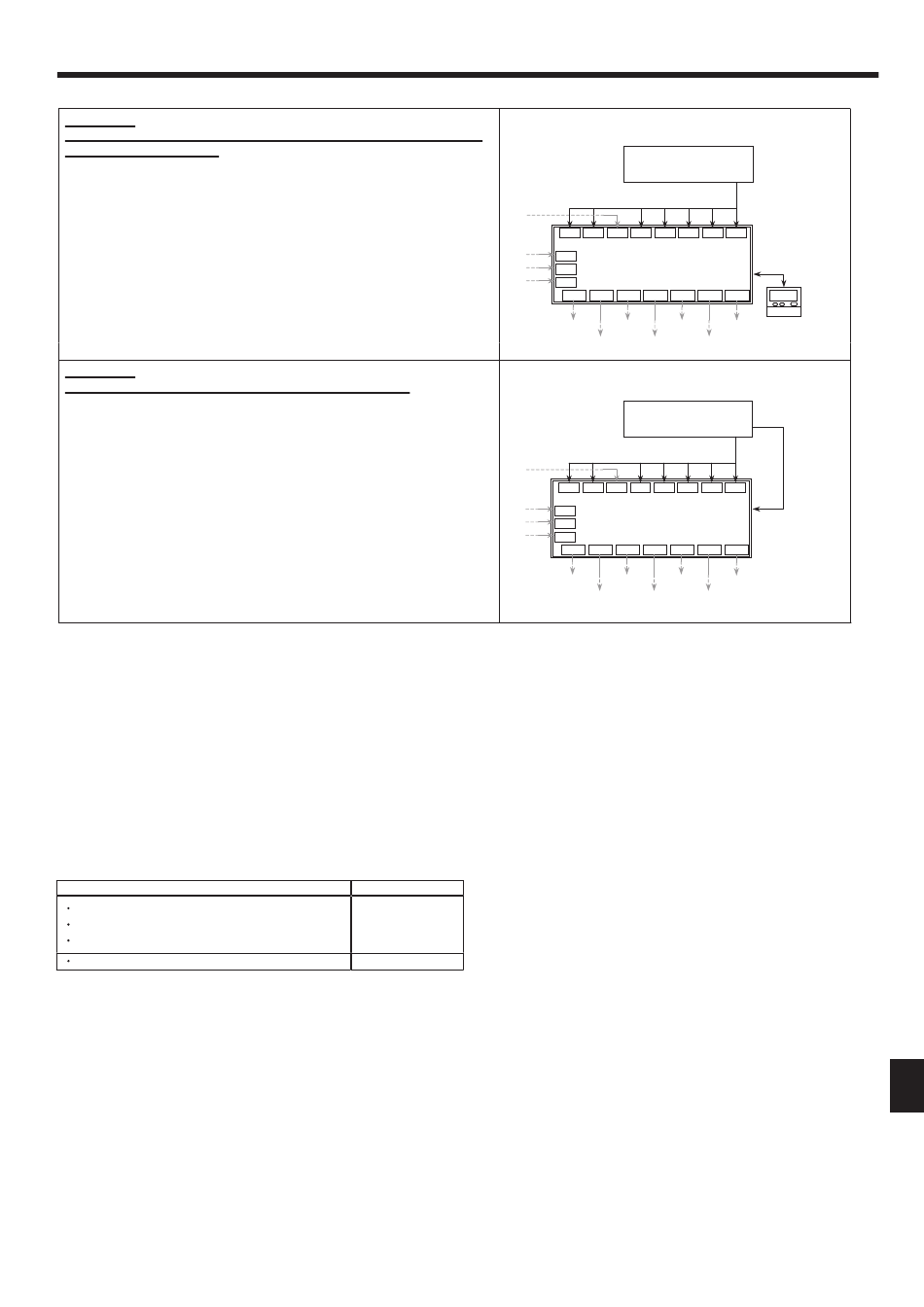

Ejemplo 3:
Se usa un controlador local y nuestro control remoto (PAR-W21MAA)
para controlar el sistema.
Se configura la temperatura deseada para cada modo con el PAT-W21MAA.
Se usa un controlador local para seleccionar el modo de funcionamiento en
lugar del modo de Autocambio (SW1-8 debe estár en ON).
El autocambio automático estára disponible cuando SW1-8 esté en OFF y el
FTC2 reciba una señal externa para Calefacción (o Calefacción ECO) y el
DHW al mismo tiempo desde el controlador local.
<NOTA IMPORTANTE>
En este sistema, el modo de operación debe se cambiado por el controlador
local que puede sacar señales separadas para cada modo de operación.
(Esto puede realizarse usando una agenda temporizadora y relés)
Ejemplo 4:
Sólo se usa un controlador local para controlar el sistema.
El sistema opera del mismo modo que el Ejemplo 3 excepto que la
temperatura deseada para cada modo también debe ser ingresada mediante
la señal analógica desde el controlador local. (SW1-8 debe estar en ON)
<NOTA IMPORTANTE>
En este sistema, el modo de operación debe ser cambiado por el controlador
local que puede sacar señales separadas para cada modo de operación.
Además, la temperatura deseada en cada modo de operación debe ser
enviada mediante una señal ANALÓGICA desde el controlador local.
6.2. Condiciones DHW OFF
DHW puede seleccionarse de 2 formas
Patrón 1.
Se usa una entrada externa o control remoto para cambiar el modo DHW.
El Patrón 1 DHW se apagará cuando el tanque DHW alcance la temperatura deseada consecutivamente por 1 minuto.
Se apagará la bómba de calor.
Patrón 2.
Se usa el modo de autocambio automático o señal externa (Ej. Temporizador local - la señal debe durar > 5 segundos) para cambiar al modo DHW.
El Patrón 2 de DHW se apaga bajo las siguientes condiciones:
a) El tanque DHW alcanza la temperatura deseada T
b) El sistema ha estado en modo DHW consecutivamente durante H
(Esto le permite al sistema volver al modo Calefacción o Calefacción ECO si el sistema falla en alcanzar la temperatura configurada por alguna razón)
Estado de operación del sistema al arranque
Primer arranque
Primer arranque despues de llenado inicial
TH5 < 25ºC (La temperatura del tanque es baja)
Otros
* Como se muestra en la tabla, H
Luego, la bómba de calor volverá a modo calefacción o Calefacción ECO.
consecutivamente por 1 minuto.
HW
H
(minutos)
time
300
180
se hace mayor cuando la temperatura del agua del tanque es baja. Esto es para demorar el cambio a modo Calefacción.
time
SW1-1ON/SW1-2OFF/SW1-8ON
orSW1-1ON/SW1-2OFF/SW1-8OFF
Interruptor
de flujo
IN1
IN2
IN3
Emergencia
Prevención
Compresor
de
OFF
TH1
Legionella
TH1
TH2
TH2
TH5
TH5
OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7
Bómba de
Calefactor
circulación
impulsor 2
de agua
Calefactor
impulsor 1
SW1-1OFF/SW1-2ON/SW1-8ON
orSW1-1ON/SW1-2ON/SW1-8ON
Interruptor
de flujo
IN1
IN2
IN3
Emergencia
Prevención
Compresor
de
OFF
TH1
Legionella
TH1
TH2
TH2
TH5
TH5
OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7
Bómba de
Calefactor
circulación
impulsor 2
de agua
Calefactor
impulsor 1
(minutos)
time
Controlador de
sistema local
Entrada externa
IN4
IN5
IN6
IN7
IN8
Refrig.
Calefacción Calefacción
Agua
Anti
ECO
caliente
escarchado
FTC2
