Lenovo ThinkSystem SD650 V3 Neptune DWC Guia Del Usuario página 155

• Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
• Desconecte todos los cables externos del alojamiento.
• Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.
Notas:
• Asegúrese de tener el "Kit de servicio de bucle de agua de SD650 V3 Neptune DWC" a mano para instalar
los componentes.
• Para obtener más información sobre cómo seleccionar la ranura de expansión para la instalación de la
tarjeta de expansión PCIe, consulte
en la página 197.
Importante: Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla
• Para identificar la ubicación y orientación de la almohadilla de espacio/almohadilla de masilla, consulte
"Identificación y ubicación de la almohadilla de espacio/almohadilla de masilla" en la página
• Antes de sustituir la almohadilla de espacio/almohadilla de masilla, limpie cuidadosamente la placa de
interfaz o la superficie del hardware con una toallita de limpieza con alcohol.
• Sostenga la almohadilla de espacio/almohadilla de masilla con cuidado para evitar que se deforme.
Asegúrese de que el material de la almohadilla de espacio/almohadilla masilla no bloquee aberturas ni
orificios de tornillos.
• La almohadilla de masilla no se puede usar posterior a la fecha de caducidad que aparece en su
embalaje. Adquiera una almohadilla de masilla nueva para el correcto procedimiento de sustitución de
almohadilla de masilla.
Observe el procedimiento
Un video de este procedimiento está disponible en YouTube:
PLYV5R7hVcs-BQs0NXGCm6ZwVtMOSykxd
Procedimiento
Paso 1. Quite los rellenos vacíos del marco biselado si están instalados.

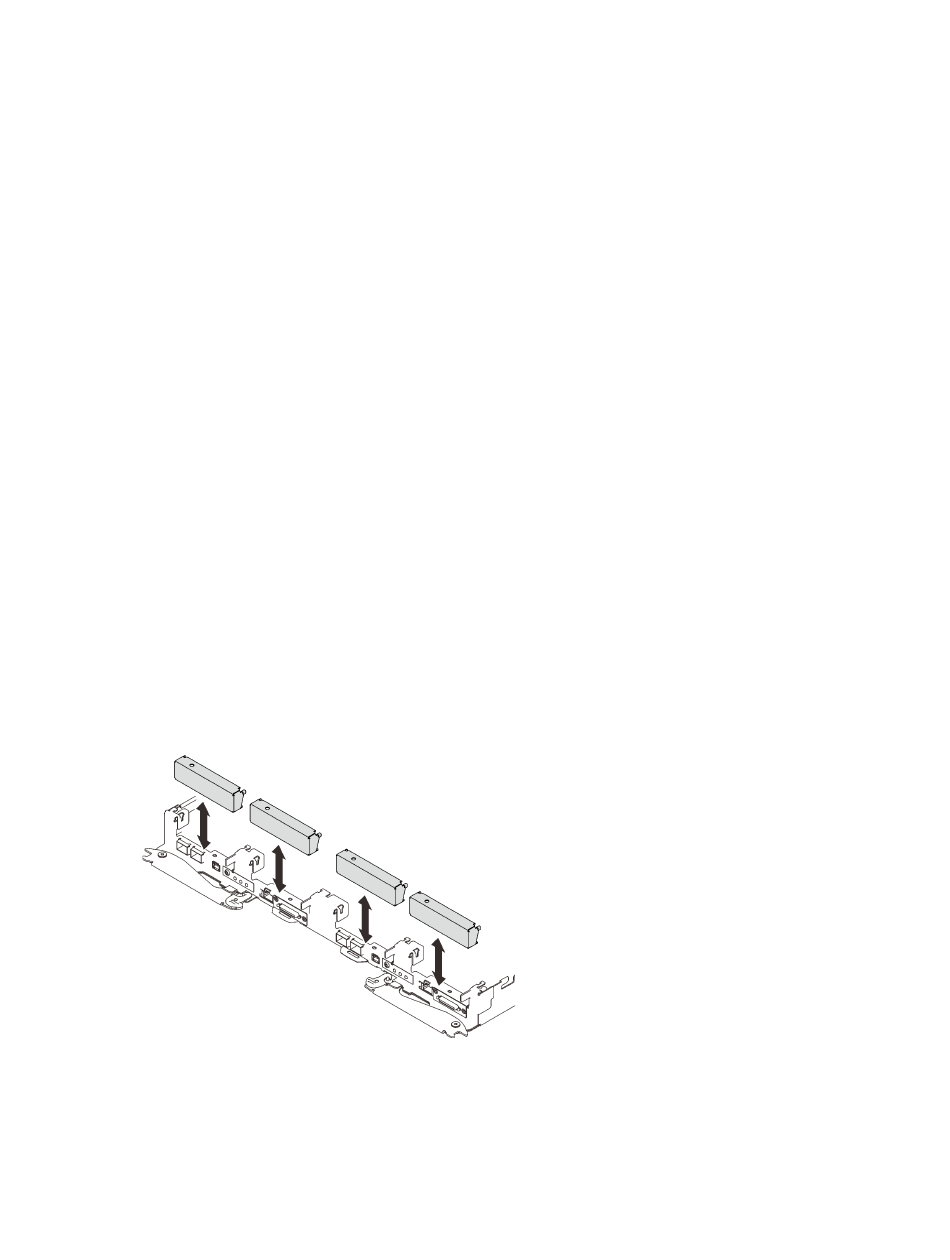

Figura 142. Extracción del relleno vacío del marco biselado
Paso 2. Si se quitó la placa de la interfaz, coloque la placa de la interfaz en el nodo; luego, fije la placa de la
interfaz con dos tornillos Phillips n.° 2.
"Adaptador PCIe en la disposición de los cables del nodo de cálculo"
.
Capítulo 5
https://www.youtube.com/playlist?list=
.
Procedimientos de sustitución del hardware
37.
147
