Sustitución De La Placa Del Sistema (Solamente Para Técnicos De Servicio Expertos) - Lenovo ThinkSystem SD650 V3 Neptune DWC Guia Del Usuario

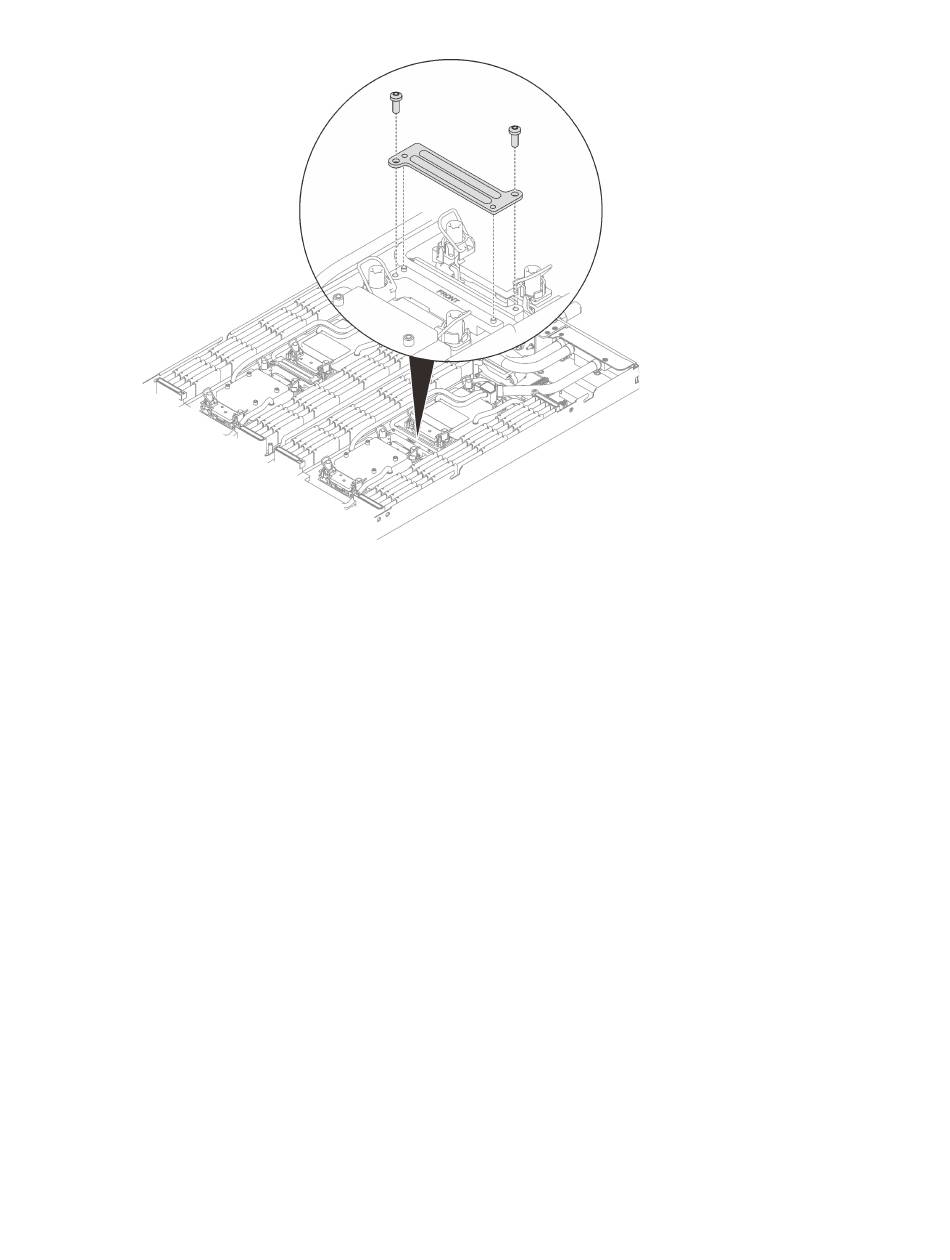

Figura 187. Instalación de la placa de la abrazadera del VR
Después de finalizar
1. Instale los módulos de memoria. Consulte
2. Instale la guía de DIMM. Consulte
3. Instale el conjunto de placas posteriores de M.2. Consulte
posteriores de M.2" en la página
4. Instalación del compartimiento de la unidad. Consulte
de la unidad" en la página
5. Instale el conjunto de expansión PCIe. Consulte
en la página 124 , "Sustitución del conjunto de expansión PCIe (ConnectX-7 NDR 200)" en la página 129
o "Instalar un conjunto de expansión PCIe (ConnectX-7 NDR 400)" en la página
6. Instale las llaves cruzadas. Consulte
7. Instale la cubierta de la bandeja. Consulte
8. Instale la bandeja en el alojamiento. Consulte
página 42.
9. Conecte todos los cables externos necesarios a la solución.
Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución.
10. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y
el parpadeo lento para indicar que todos los nodos están listos para el encendido.
Sustitución de la placa del sistema (solamente para técnicos de servicio
expertos)
Siga las instrucciones que aparecen en esta sección para quitar e instalar la placa del sistema.
"Instalación de un módulo de memoria" en la página
"Instalar una guía de DIMM" en la página
100.
89.
"Instalar un conjunto de expansión PCIe (ConnectX-6)"
"Instalar las llaves cruzadas" en la página
"Instalar la cubierta de la bandeja" en la página
"Instalación de una bandeja DWC en el alojamiento" en la
77.
"Instalación del conjunto de placas
"Instalación de un conjunto del compartimiento
.
Capítulo 5 Procedimientos de sustitución del hardware
112.
146.
48.
45.
181
