Lenovo ThinkSystem SD650 V3 Neptune DWC Guia Del Usuario página 224

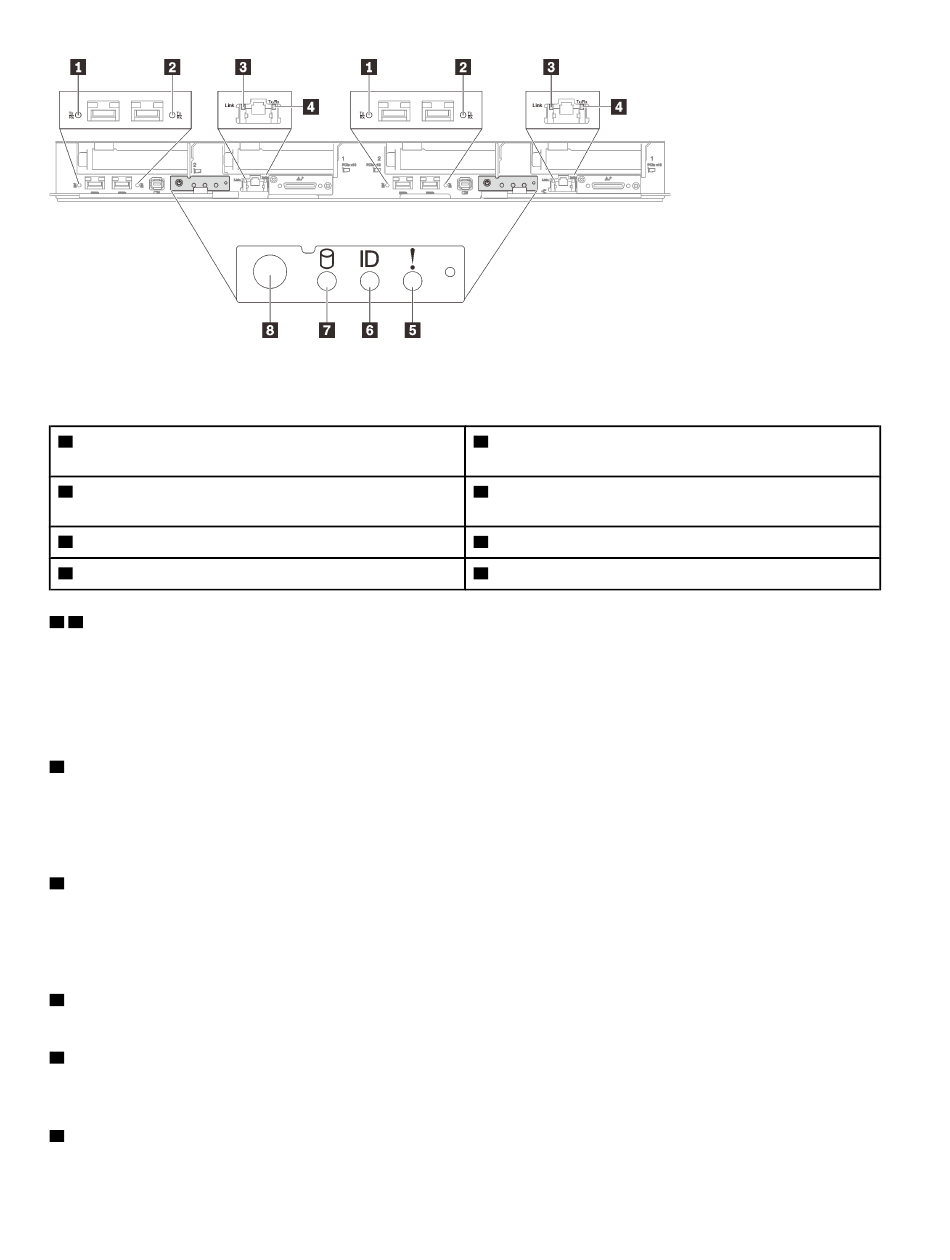

Figura 202. LED frontales de la bandeja SD650 V3
Tabla 15. LED frontales
LED de enlace de puerto Ethernet de 25 GB y LED de
1
actividad (izquierdo) (verde)
LED de enlace de puerto Ethernet de 25 GB y LED de
2
actividad (derecho) (verde)
LED de enlace de puerto Ethernet de 1 GB (verde)
3
LED de actividad del puerto Ethernet de 1 GB (verde)
4
LED de enlace de puerto Ethernet de 25 GB y LED de actividad (verde): utilice este LED verde para
1 2
distinguir el estado de la red.
Apagado: la red está desconectada.
Parpadeante: la red está accediendo.
Encendido: la red está establecida.
LED de enlace de puerto Ethernet de 1 GB (verde): utilice este LED verde para distinguir el estado de la
3
red.
Apagado: el enlace de red está desconectado.
Encendido: el enlace de red está establecido.
LED de actividad de puerto Ethernet de 1 GB (verde): utilice este LED verde para distinguir el estado de
4
la red.
Apagado: el nodo está desconectado de una LAN.
Parpadeante: la red está conectada y activa.
LED de error del sistema (amarillo): cuando este LED amarillo está encendido, indica que se ha
5
producido un error del sistema.
LED de identificación (azul): utilice este LED azul para ubicar visualmente el nodo entre otros nodos.
6
Este LED también se utiliza como botón de detección de presencia. Puede utilizar Lenovo XClarity
Administrator para iluminar este LED remotamente.
LED de actividad de la unidad (verde): si el LED está encendido, esto indica que la unidad está
7
encendida, pero no está leyendo o escribiendo datos de forma activa. Si el LED parpadea, se está
accediendo a la unidad.
216
Guía del usuario de la Bandeja ThinkSystem SD650 V3 Neptune DWC
LED de error del sistema (amarillo)
5
LED de identificación (azul)
6
LED de actividad de la unidad (verde)
7
Botón de encendido del nodo con LED (verde)
8
