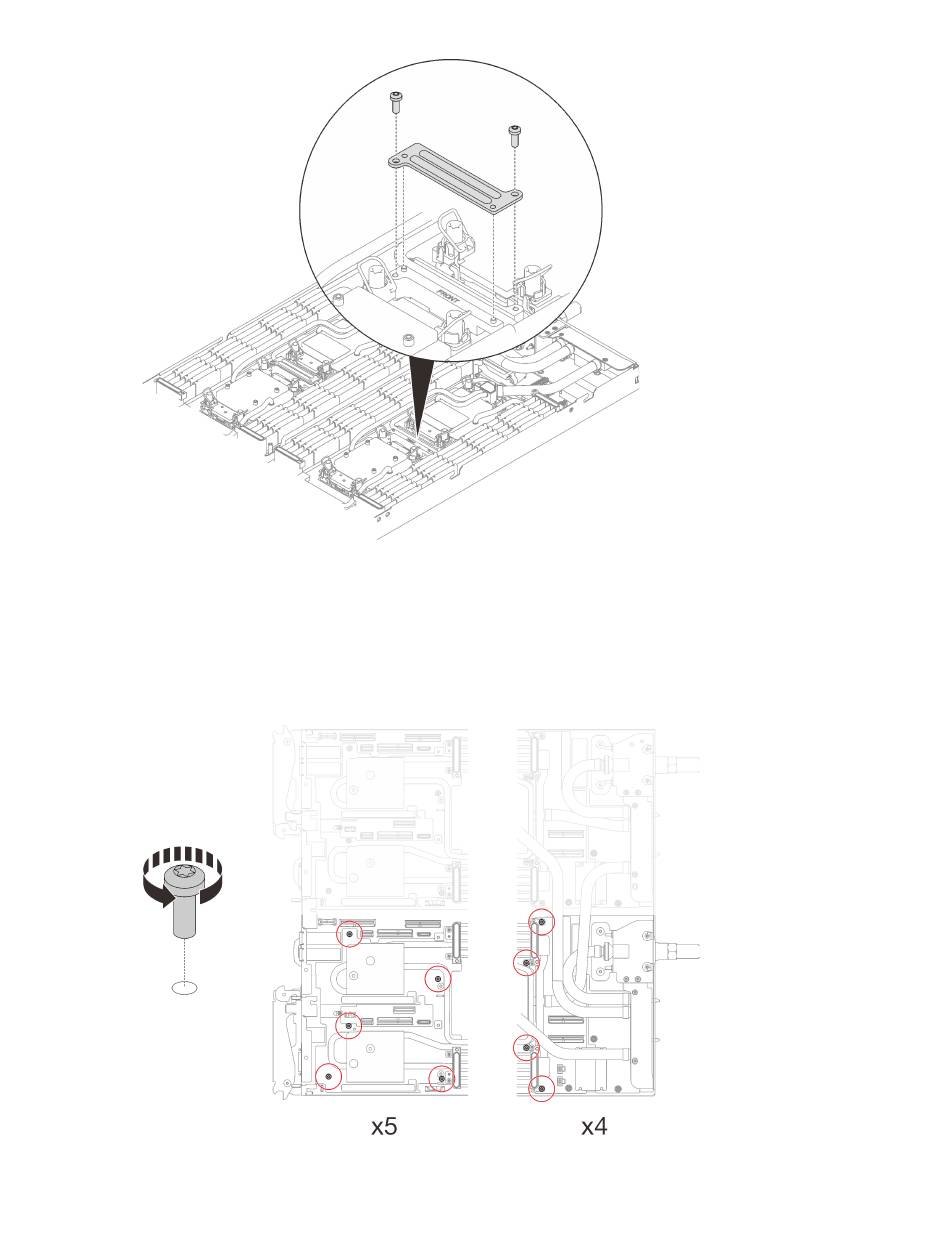

Figura 164. Extracción de la placa de la abrazadera del VR
Paso 3. Quite los tornillos del bucle de agua (9 tornillos Torx T10 por nodo) con un destornillador de par con
el par correspondiente.
Nota: Como referencia, el par necesario para que los tornillos se aprieten/quiten completamente
es de entre 0,5 y 0,6 newton-metros, 4,5 a 5,5 pulgadas-libra.
Figura 165. Extracción del tornillo del bucle de agua
.
165
Capítulo 5
Procedimientos de sustitución del hardware
