20/38 Montaggio
Accessori necessari
• Sensore
IEC/EN 60947-5-2-2004,
3 842 537 995 (F).
1. Montare due sensori (F)
con portainterruttore (G)
sulla piastra di base (B).
2. Impostare le distanze
di commutazione: tra
sensore (F) e perno
ammortizzatore.
*) Distanza di commutazione
Bosch Rexroth AG, MIT: HD 2, 3 842 358 735/2019-10
7.5.3

Lavori di regolazione per rotazione orizzontale

2
0,5 ±1mm * )

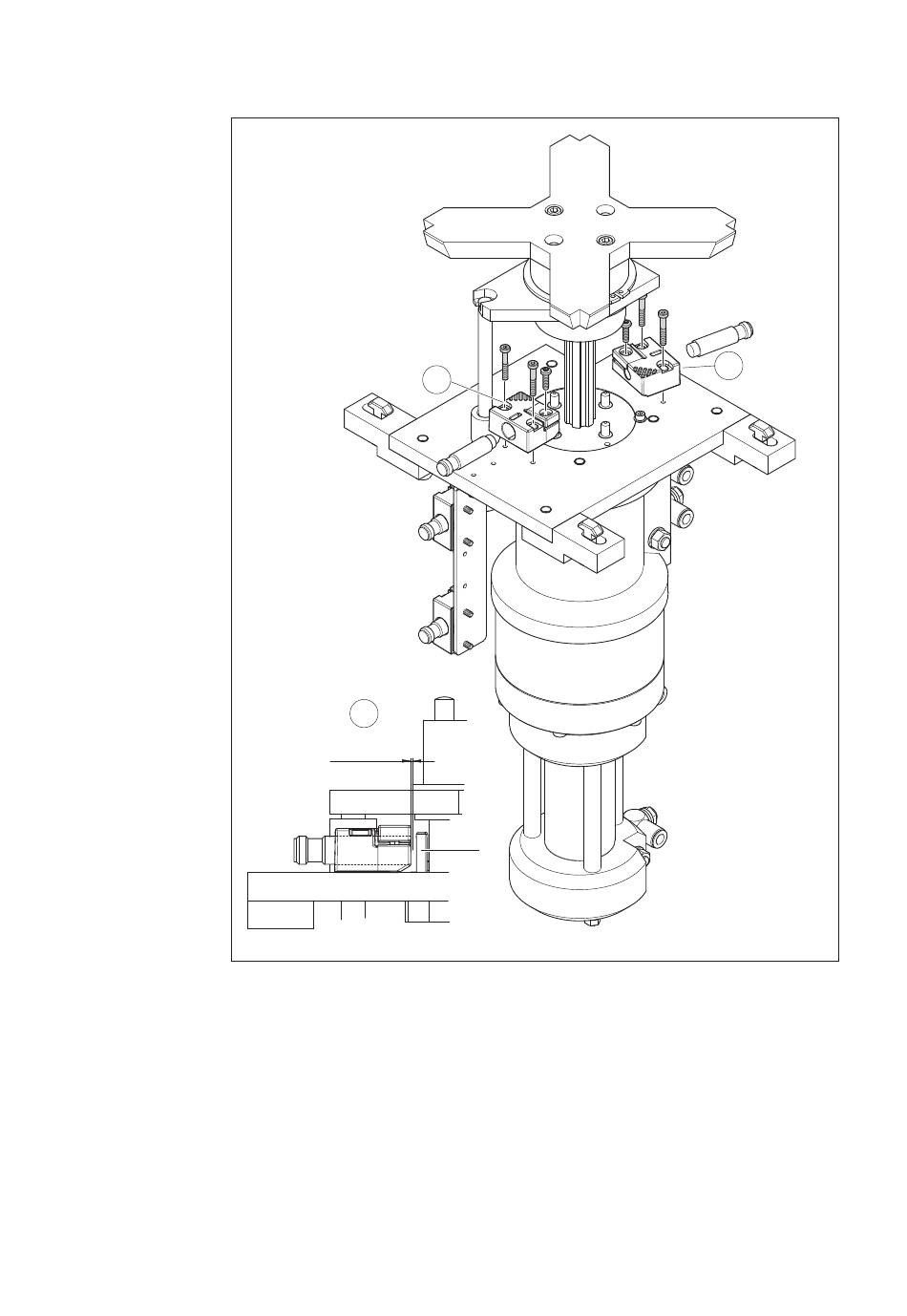

Fig. 8: Regolazione della rotazione orizzontale
1
A
1
358 735-07
