16/38 Montaje
1. Desmonte la placa de
elevación (A).
2. Monte previamente los
tornillos de cabeza de
martillo y las tuercas con
collar *).
*) Con una anchura de tramo (b)
de 160 mm/240 mm, solo
3 tornillos de cabeza de martillo.
Bosch Rexroth AG, MIT: HD 2, 3 842 358 735/2019-10

7.5 Montaje del producto

7.5.1 Montaje de la unidad de elevación y giro HD 2 en el perfi l de tramo ST 2
2

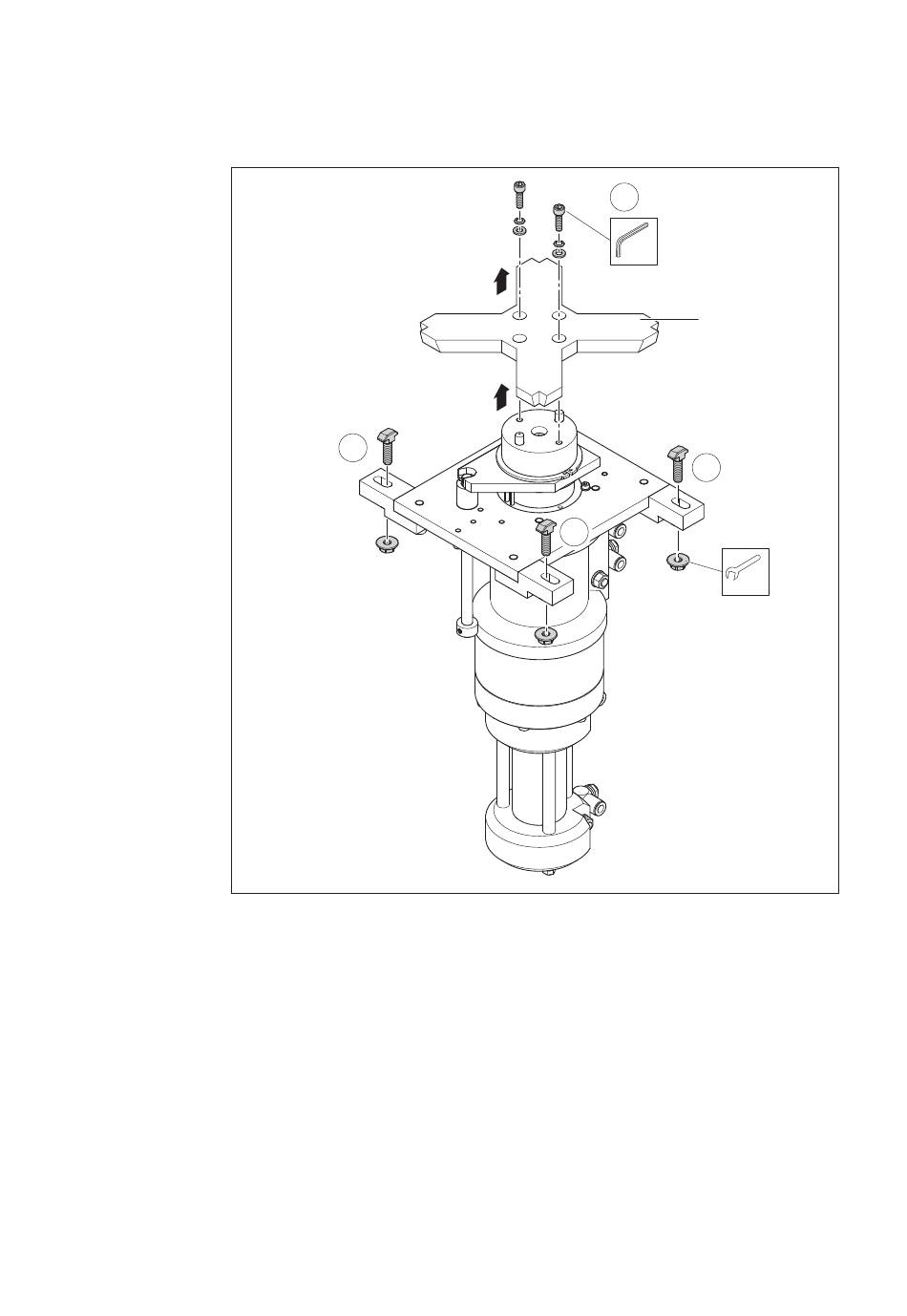

Fig. 4: Desmontaje de la placa de elevación
1
SW5
A
2
2
SW13
358 735-03
