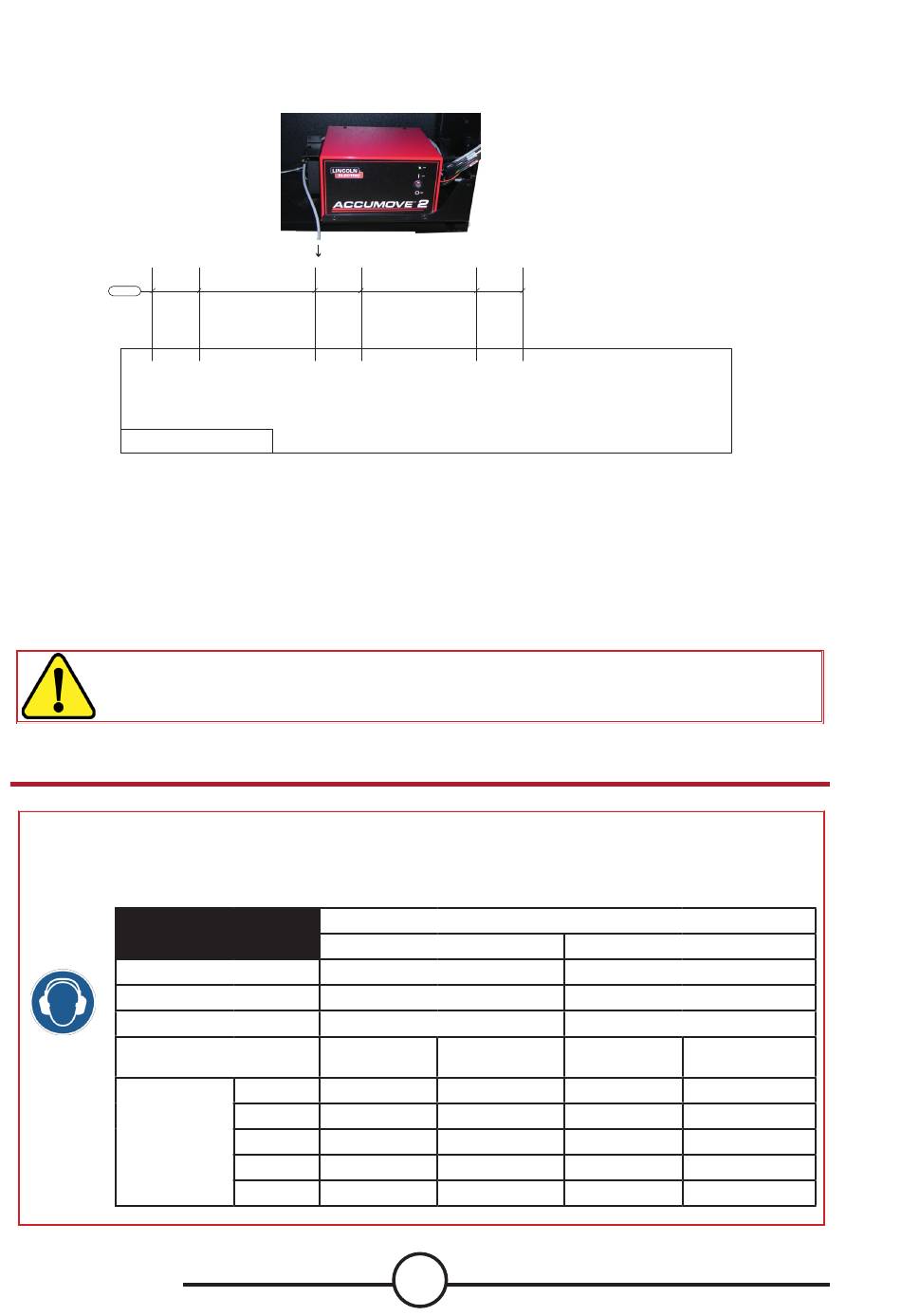

La LINC-CUT
S 1530d está diseñada para funcionar con una unidad de aspiración conectada a la mesa.
®
Lincoln Electric
recomienda el uso del DIGIFILTER 4CD. Consulte a continuación la conexión y el uso.
®
Hay que conectar en el lado de DIGIFILTER 4CD el cable W6 (7x1mm²) desde la parte posterior de la mesa
según el diagrama a continuación
Brin 1
W6
X3
Arrêt d'urgence
machine
Aspiration DIGIFILTER
La parada de emergencia del filtro provoca la parada de emergencia de la máquina y viceversa.
El cierre del contacto "seco" entre X26 y X277 dará a la máquina la autorización de corte.
Antes de iniciar un corte en programa, ponga en marcha la aspiración (si aún no lo está).
Inicie el programa de corte.
Si el operador olvidó poner en marcha la aspiración, aparecerá una ventana emergente. Entonces hay que
detener el programa, reiniciarlo y poner en marcha la aspiración antes de reiniciar el programa.
Si se visualiza humo mientras la aspiración está en régimen estable, compruebe que los conductos de levas
estén accionando correctamente los gatos de los depósitos de la mesa (con la oreja).
Si el cliente utiliza su propio sistema de aspiración, deberá comprobar que cumple con las
recomendaciones del manual 07007112.
Medición del ruido:
Las mediciones del ruido realizadas en LINC-CUT
125 CE con una antorcha LC125M (medición M1 y M2) o con un TOMAHAWK
(medición M1 ) con una antorcha LC100M con arreglo a la Directiva 2006/42/CE relativa a las
máquinas permiten extraer las conclusiones recogidas en la siguiente tabla:
Intensidad
Material
Gas
Distancia
desde el
punto de
medid de la
antorcha
LINC-CUT
S 1530d
®
Brin 2
Brin 3
X4
X22
Arrêt d'urgence
aspiration
LC125M
LC125M
LC100M
LC100M
Acero al carbono de: 8 mm
Nivel LAeq
en dB(A)
1 metro
2 metros
3 metros
4 metros
5 metros
Brin 5
Brin 4
X23
X26
X27
Info
aspiration
OK
S 1530d equipada con un FLEXCUT
®
CONDICIONES DE MEDICIÓN
M1
85 A
Aire comprimido
Nivel LCpeak
en dB(C)
101,2
114,3
96,2
109
93,2
106,3
90,8
103,8
89,7
102,6
8
Brin 6
X16
X17
Commande à distance
aspiration
M2
125 A
Acero al carbono de: 20 mm
Aire comprimido
Nivel LAeq
Nivel LCpeak
en dB(A)
95,2
90,6
89
85,9
84,4
TM
1538
®
en dB(C)
108
103,6
103,8
98,6
98,8
