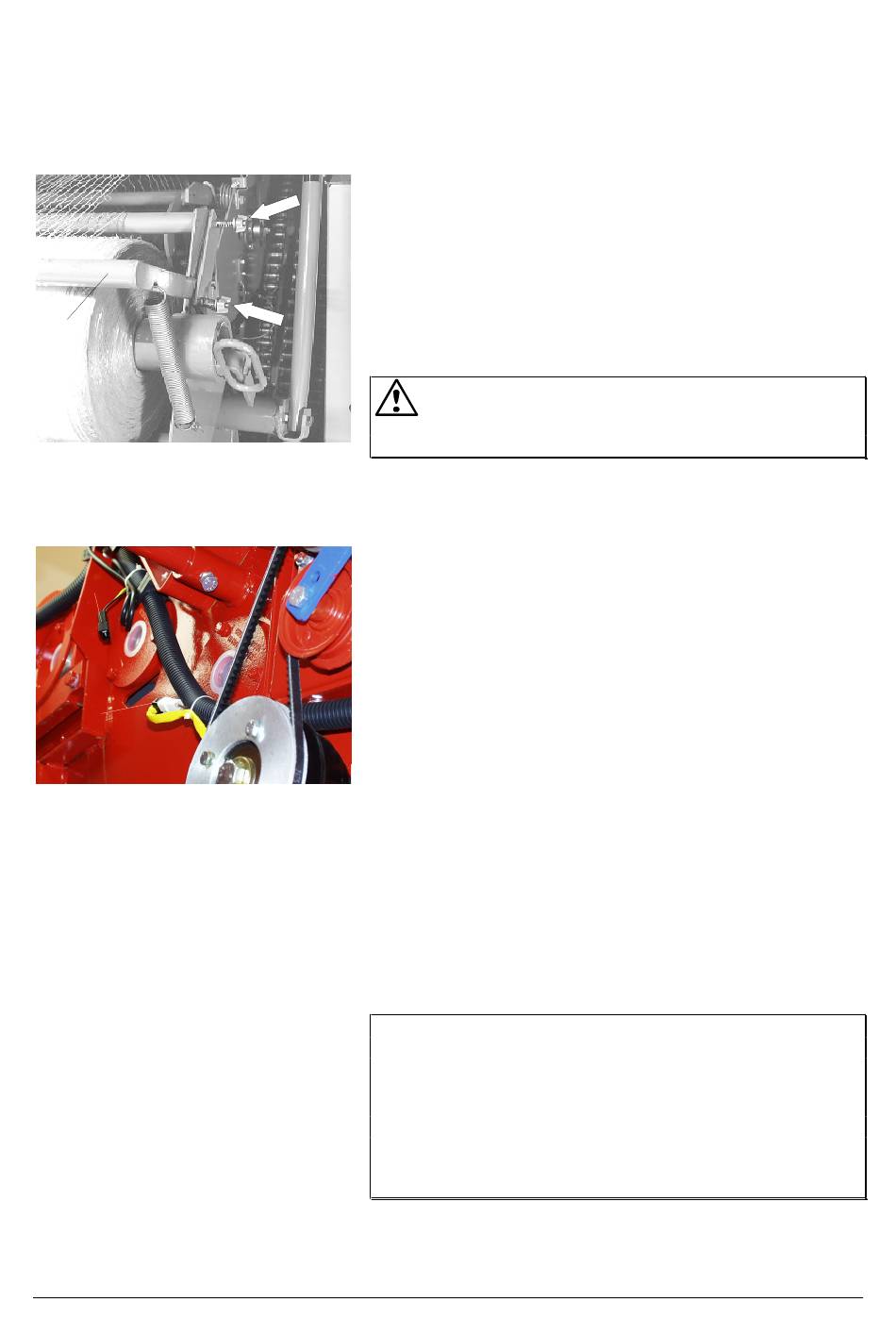

Ajustar los amortiguadores
Los movimientos del tensor de la red [12] se frenan por medio
de un amortiguador en la parte izquierda de la máquina.
Dos tuercas de mariposa (flechas en Figura 76) presionan los
forros de fricción por ambas partes contra el tensor de la red.
Para el ajuste, mover en primer lugar el tensor de la red hasta
la posición final superior y apretar "a mano" la tuerca de
mariposa. Proceder de la misma forma en la posición final
inferior. El ajuste es correcto si se puede mover a un lado y otro
el tensor de red a mano entre las dos posiciones finales.
En caso de operación de la atadura de red, se puede mover el
tensor de red sólo lentamente entre las dos posiciones finales
de modo que la red permanezca tensa.
No se debe introducir jamás la mano en el sector de las
cuchillas. ¡Peligro de resultar herido!
Funcionamiento de emergencia de la atadura
En caso de avería en el control electrónico, la atadura de cordel
o bien de red puede activarse en caso de emergencia por
medio de la instalación eléctrica de iluminación. Para ello sirve
la conexión de enchufe [1] que sobresale del arnés de cables
en la parte derecha de la máquina.
12.1.1. Funcionamiento de emergencia de la atadura de red*
Cambiar la clavija de conexión [2] del acoplamiento de red
eléctrico simplemente en la conexión enchufable libre. Para
activar la atadura de red, se accionará la luz de posición hasta
que las pacas hayan enganchado la red (se puede reconocer
en la rotación más rápida del rollo de red.
12.1.2. Funcionamiento de emergencia de la atadura de
cordel*
El motor de la atadura de cordel se puede conectar en la
conexión de enchufe [1]
enchufe).
Para activar la atadura de cordel, se acciona la luz de posición
hasta que el cordel haya sido enganchado por las pacas.
Advertencia :
• Realizar un breve recorrido de prueba después de realizar la
conexión provisional de la atadura de cordel. Si los rollos de
cordel no giran, cambiar los polos de la línea de conexión.
• Si el alumbrado del vehículo p. ej. se enciende de modo
permanente
para
imprescindible interrumpir la conexión provisional de la
atadura de red y de cordel.
WELGER RP 202 • RP 220 • RP 302 • RP 320
(se debe adaptar la conexión de
la
circulación
en
carretera,
es
