Pos.
1 Mando
2 Sensor dispositivo cortador* (S) 1)
3 Interruptor por aumento de presión (D) 1) ,
contacto ruptor a 35 bares
Sensor cierre a la derecha (R) ∅ 30 mm
4
Sensor cierre a la izquierda (L) ∅ 30 mm
5
6 Sensor Suelo giratorio* (G)
7 Sensor recorrido del cordel derecha (1)
8 Sensor recorrido del cordel izquierda (2)
9 Sensor cuchilla de red* (N)
1) Sólo en equipamiento con dispositivo cortador
WELGER RP 202 • RP 220 • RP 302 • RP 320

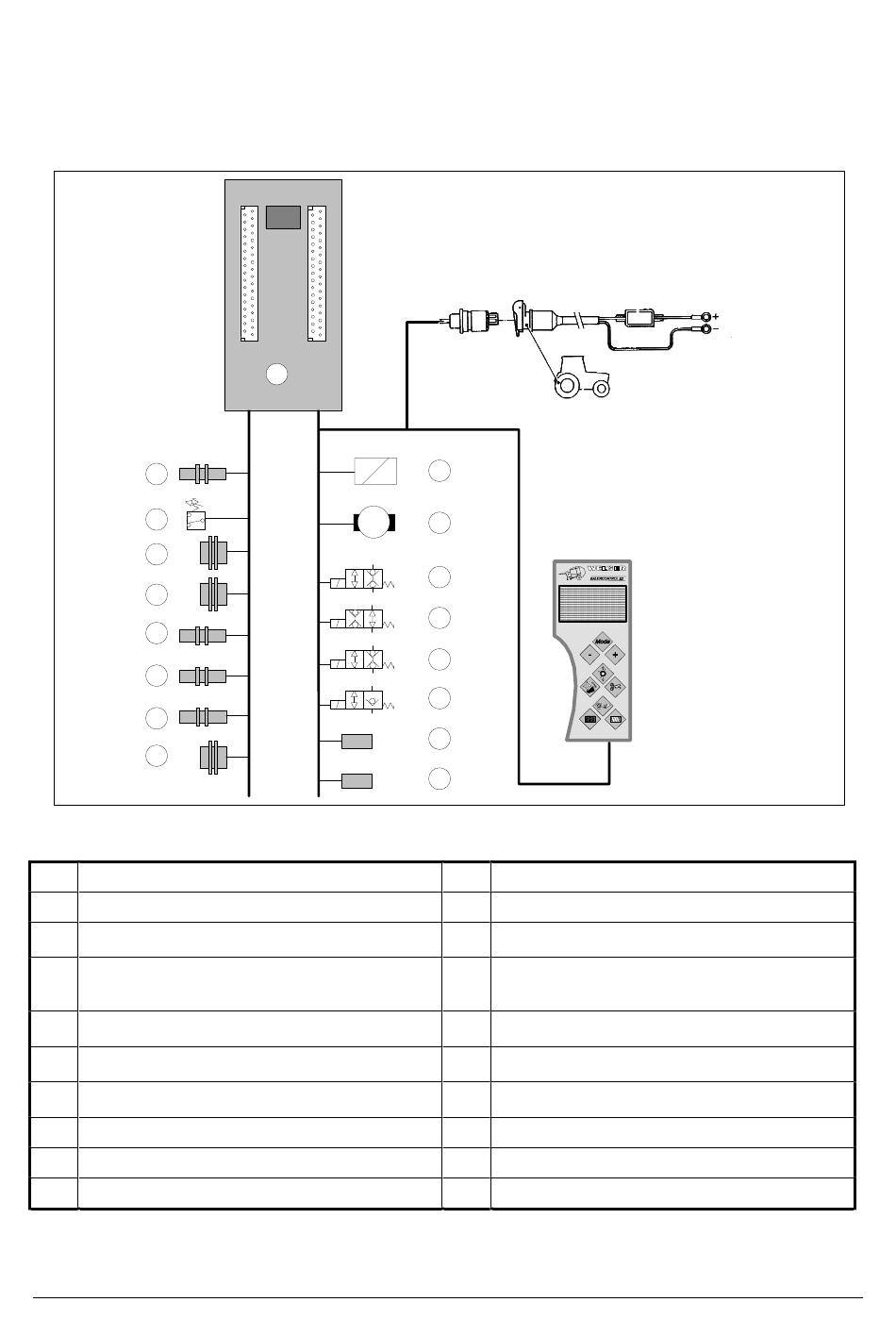

12.2. Componentes de Balercontrol

BALERCONTROL III
A B
RP 220 • RP 320
MASTER / PROFI /
SPEEDMASTER /
SPEEDPROFI
1
M
A
A1
A2
A4
RP 220 • RP 320
MASTER / PROFI / SPEEDMASTER / SPEEDPROFI
DIN 9680
10
11
12
13
14
15
16
17
Figura 78
Pos.
10 Imán atadura de red* (N)
11 Motor atadura de cordel* (G)
12 Desviador hidráulico 1) A (0)
13 Desviador hidráulico 1) A (1 1)
14 Desviador hidráulico 1) A (2 2)
15 Desviador hidráulico 1) A (4 4)
16 Sensor de distancia izquierda, amarillo (L)
17 Sensor de distancia derecha, amarillo (R)
16 A
1742-22
