Los ajustes y las reparaciones así como los trabajos de mantenimiento y conservación no se deben
realizar jamás cuando la máquina esté funcionando. Parar el motor del tractor y retirar la llave de contacto.
Esperar a que se pare la máquina. Desconectar el árbol de toma de fuerza y retirar el árbol articulado del
árbol de toma de fuerza antes de realizar trabajos en partes móviles de la máquina.
Si se realizan tareas de mantenimiento o de montaje con la tapa trasera abierta, es imprescindible asegurar
la tapa trasera para evitar que se cierre.
Para ello se debe utilizar la llave de bloqueo ubicada en la parte derecha de la máquina. En estado
bloqueado, la palanca de accionamiento está transversal a la dirección de circulación (Figura 2).
La llave de bloqueo sólo se debe accionar desde la puerta derecha del revestimiento abierta.

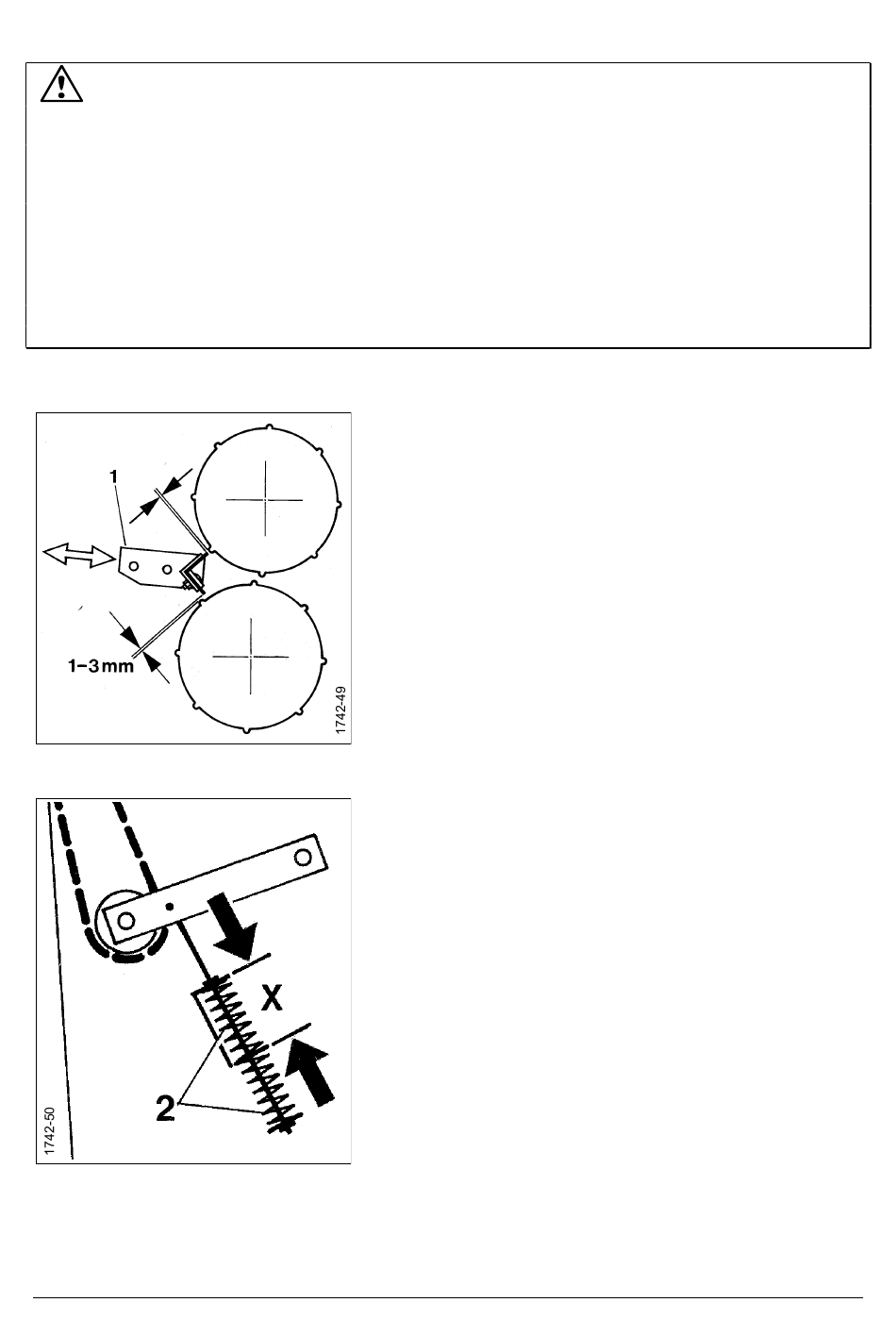

Figura 83
Figura 84
76

12.9. Ajustar desviadores

Para impedir la salida de material de atadura de la cámara de
pacas se han montado dos desviadores [1] en el área de los
cilindros delanteros (Figura 83). Tras aflojar los tornillos de
fijación en las paredes laterales, se puede modificar la distancia
del deflector a los rodillos. El ajuste se debe realizar de tal
modo que el perfil longitudinal del rodillo en funcionamiento
justo pase por el deflector. A continuación, apretar de nuevo los
tornillos.

12.10. Tensar las cadenas de rodillos

La tensión de las cadenas se debe comprobar y, si es preciso
reajustar, al menos cada 500 pacas.
Soltar los tacos para el tensado de las cadenas de la impulsión
del recolector, o bien del dispositivo cortador*, y reajustar en el
orificio alargado. A continuación, apretar de nuevo los tacos de
tensado.
Las demás cadenas de transmisión se tensan por medio de
muelles [2] (Figura 84) de forma elástica. Tensar los muelles de
tal manera que el disco de resorte esté nivelado con el ángulo
de la cuchilla (Distancia X). Después del ajuste, fijar de nuevo
con contratuercas. Si el alcance de tensado de la cadena está
agotado, acortar la cadena extrayendo un eslabón. Si es
preciso, colocar un eslabón acodado.
Advertencia: Las cadenas nuevas se alargan incluso después
de un corto periodo de funcionamiento. Por esta razón, se
pueden tensar algo más fuerte.
