Dell OptiPlex 7000 Micro Manual De Servicio página 50

Sobre esta tarea

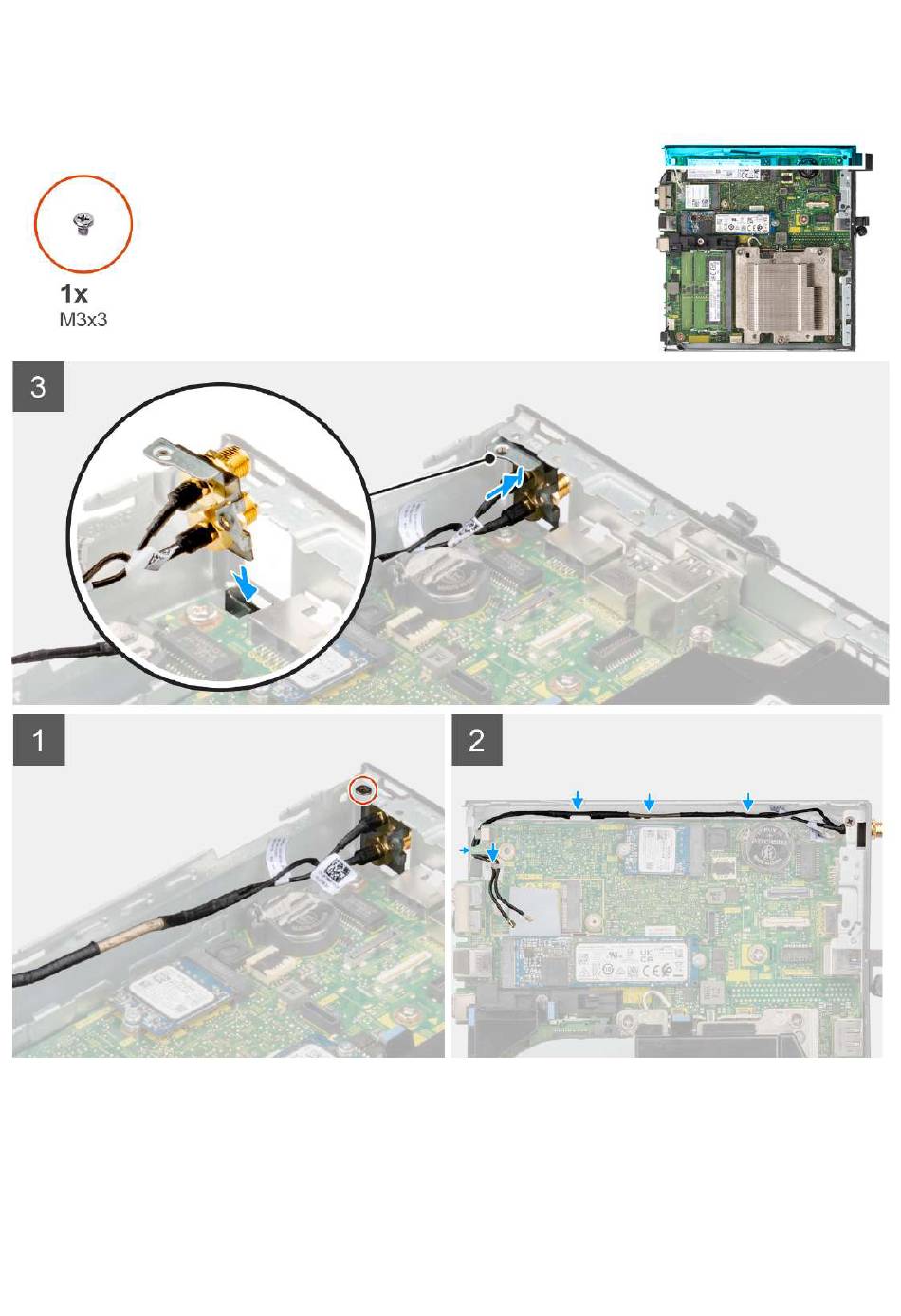

En las imágenes siguientes, se indica la ubicación de la antena de SMA y se brinda una representación visual del procedimiento de
extracción.
Pasos
1. Quite los rellenos de la cubierta lateral.
2. Incline el ensamblaje de la antena de SMA. Alinee y coloque el soporte de la antena en la tarjeta madre.
3. Inserte el ensamblaje de la antena de SMA en la abertura de la vista posterior.
4. Alinee el orificio para tornillo del ensamblaje de la antena de SMA con el orificio para tornillo de la vista posterior.
5. Reemplace el tornillo (M3x3MM) que fija el ensamblaje de la antena de SMA al chasis.
50 Extracción e instalación de componentes
