APLICACIÓN DEL QUEMADOR A LA CAL-
DERA

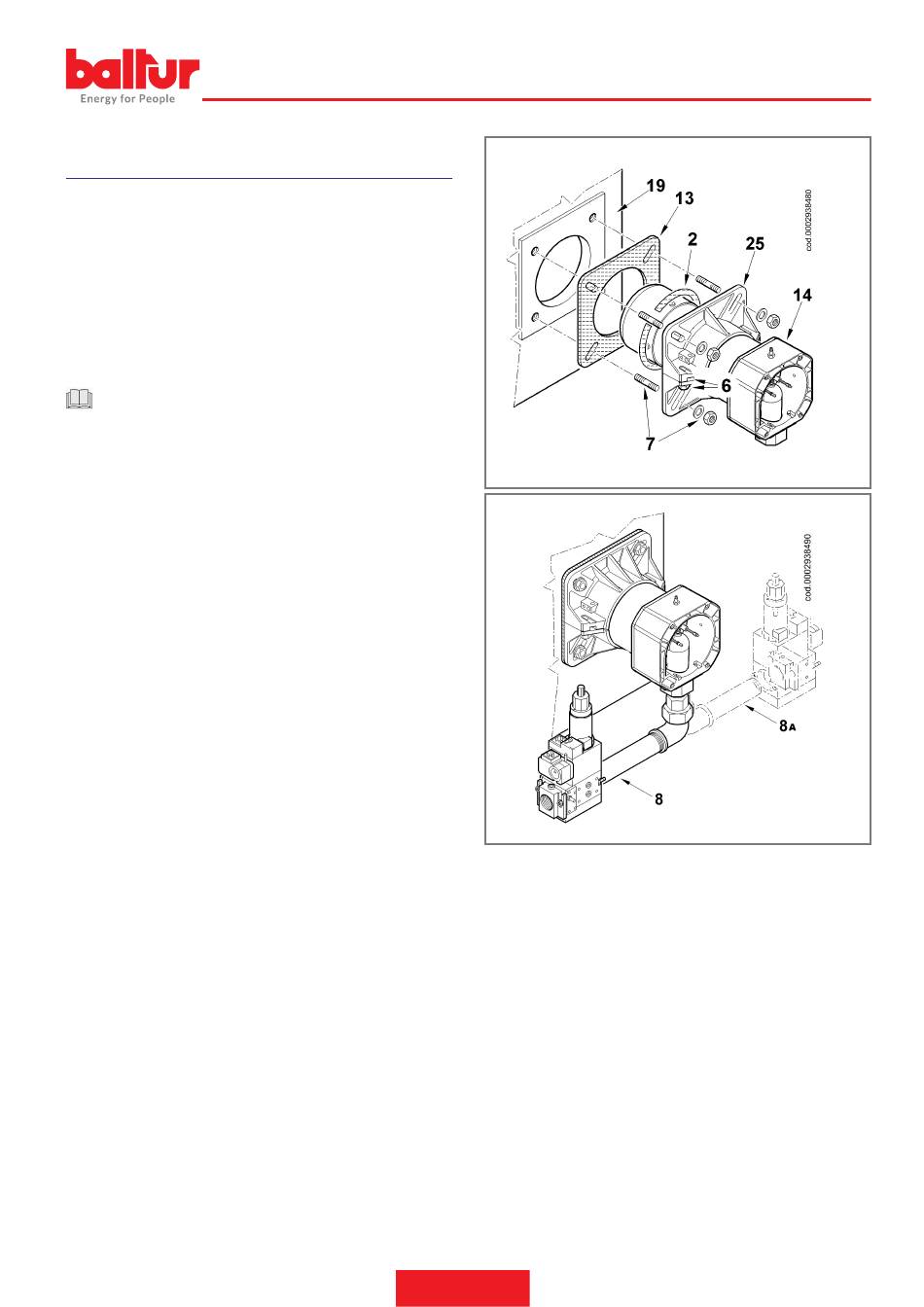

MONTAJE GRUPO CABEZAL
• Adecuar la posición de la brida de conexión (19) aflojando
los tornillos (6), el cabezal del quemador deberá penetrar en
la cámara de combustión en la medida recomendada por el
fabricante del generador.
• Colocar en el tubo la junta aislante (13) interponiendo la cuerda
(2) entre la brida y la junta.
• Fijar la brida del grupo cabezal (15) a la caldera (1) con los
prisioneros, las arandelas y las tuercas suministradas. (7)
CUIDADO / ADVERTENCIAS
Sellar completamente con material idóneo el espacio entre el
manguito del quemador y el agujero del refractario dentro de la
portezuela de la caldera.

MONTAJE DE LA RAMPA DE GAS

El montaje de la rampa de gas se puede realizar utilizando distintas
soluciones (8), (8a) .
Elegir la posición más adecuada en base a la conformación del local
de la caldera y a la posición de llegada de la tubería del gas.
