Instrucciones de funcionamiento

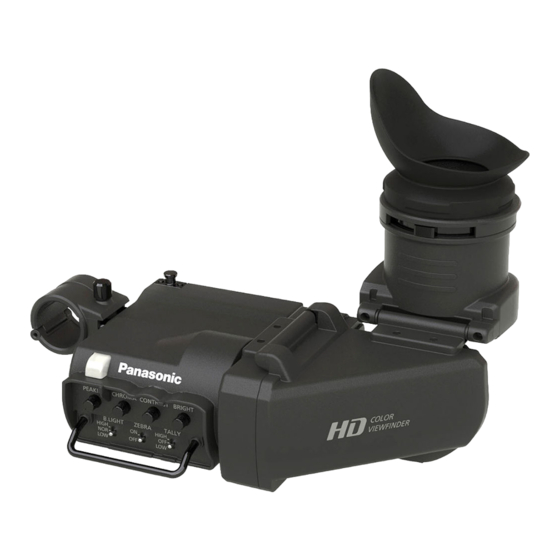

HD color visor electrónico
AJ-CVF25G
Modelo N.
Antes de usar este producto, asegúrese de leer "Lea esto primero" (páginas 2 a 3).
Antes de utilizar este producto, lea cuidadosamente las instrucciones y guarde este manual por si
tiene que utilizarlo en el futuro.
SPANISH
GJ
W0220TY0 -FJ
DVQP2140ZA
Publicidad
Manuales relacionados para Panasonic AJ-CVF25G
Resumen de contenidos para Panasonic AJ-CVF25G
- Página 1 Instrucciones de funcionamiento HD color visor electrónico AJ-CVF25G Modelo N. Antes de usar este producto, asegúrese de leer “Lea esto primero” (páginas 2 a 3). Antes de utilizar este producto, lea cuidadosamente las instrucciones y guarde este manual por si tiene que utilizarlo en el futuro.
- Página 2 Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional. La placa indicadora está en la parte inferior de la unidad. Fabricado por: Panasonic Corporation, Osaka, Japón Nombre y dirección del importador conforme a las normas de la UE: Panasonic Marketing Europe GmbH...
- Página 3 Lea esto primero (continuación) AVISO SOBRE CEM PARA EL COMPRADOR/USUARIO DEL APARATO 1. Condiciones previas para conseguir la conformidad con las normas mencionadas <1> Equipo periférico por conectar al aparato y cables de conexión especiales • Se recomienda que el comprador/usuario utilice solo equipos recomendados por nosotros como equipos periféricos que se pueden conectar al aparato.
- Página 4 Índice Lea esto primero..........................2 Precauciones para el funcionamiento ..................... 5 Accesorio ............................5 Características ...........................5 Partes y sus funciones ........................6 Panel delantero..........................6 Panel trasero ...........................8 Indicadores de la pantalla LCD .......................9 Colocación y ajuste del visor ......................10 Montaje del visor..........................10 Ajuste de la posición hacia la derecha o hacia la izquierda del visor ..........11 Ajuste de la posición hacia adelante o hacia atrás del visor (para una videocámara que tenga control deslizante de ajuste de la posición hacia adelante o hacia atrás) ........................
- Página 5 Precauciones para el funcionamiento Videocámaras compatibles Esta unidad es compatible con las siguientes cámaras: • Camcorder AJ-CX4000, AJ-PX5100, AJ-PX800, AJ-PX380 • Cámara de estudio AK-UC4000, AK-UC3000, AK-HC5000, AK-HC3800 Consulte a su distribuidor para conocer otros modelos compatibles. Dependiendo del modelo, la salida al visor puede que sea en blanco y negro por defecto. Consulte el manual de instrucciones de la cámara correspondiente para conocer el procedimiento para cambiar la salida de vídeo a color.
- Página 6 Partes y sus funciones Panel delantero PEAKING CHROMA CONTRAST BRIGHT B.LIGHT ZEBRA TALLY HIGH HIGH MOMENT 1 Control PEAKING Ajusta los contornos de las imágenes en el visor para facilitar el enfoque. El ajuste de este control no tiene ningún efecto en las señales de salida de la videocámara.
- Página 7 Partes y sus funciones (continuación) 7 Conmutador TALLY Ajusta el brillo de la lámpara indicadora delantera. HIGH : Hace que la lámpara indicadora delantera brille más. OFF : Apaga la lámpara indicadora delantera. LOW : Hace que la lámpara indicadora delantera brille menos. 8 Soporte para el micrófono Permite colocar un micrófono opcional.
- Página 8 Partes y sus funciones (continuación) Panel trasero PIC.SIZE AUTO FULL Conmutador PIC.SIZE (TAMAÑO DE IMAGEN) Establece el tamaño de la imagen que se va a visualizar en el monitor LCD. AUTO : Cuando observa la pantalla a través de la unidad del ocular o cuando mueve la unidad del ocular hacia arriba y observa la pantalla a través del espejo, las imágenes se visualizan con un tamaño un poco inferior (aproximadamente un 83% del tamaño completo de la pantalla).
- Página 9 Partes y sus funciones (continuación) Indicadores de la pantalla LCD La pantalla mostrada abajo aparece cuando el conmutador PIC.SIZE se pone en AUTO. Los indicadores no se visualizan cuando el conmutador se pone en FULL. La visualización de error 8 se visualiza cuando se produce un error en el visor, independientemente del ajuste del conmutador PIC.SIZE.
- Página 10 Colocación y ajuste del visor Montaje del visor Confirme que el conmutador POWER de la videocámara esté en “OFF”. Conecte el enchufe del cable de conexión al conector VF de la videocámara. Nota Cuando conecte el enchufe del cable de conexión al conector VF de la videocámara, empújelo firmemente hasta el fondo.
- Página 11 Colocación y ajuste del visor (continuación) Ajuste de la posición hacia la derecha o hacia la izquierda del visor Afloje el anillo de fijación de la posición hacia la derecha o hacia la izquierda del visor de la videocámara. Deslice el visor hacia la derecha o hacia la izquierda y ajústelo en una posición que permita ver su pantalla fácilmente.
- Página 12 Colocación y ajuste del visor (continuación) Desmontaje del visor Confirme que el conmutador POWER de la videocámara esté en “OFF”. Afloje el anillo de fijación de la posición hacia la derecha o hacia la izquierda del visor de la videocámara. Mientras tira hacia arriba del tope de deslizamiento, deslice el visor en el sentido de la flecha y quítelo.
- Página 13 Colocación y ajuste del visor (continuación) Movimiento hacia arriba de la unidad del ocular Cuando filma con sus ojos alejados del ocular es más fácil ver toda la pantalla si el ocular está movido hacia arriba. Empuje la palanca de liberación de la unidad del ocular para desbloquearla y mueva la unidad del ocular hacia arriba.
- Página 14 Colocación y ajuste del visor (continuación) Puesta de la unidad del tubo del visor hacia arriba Deslice la palanca de liberación de la unidad del tubo del visor en el sentido de la flecha para desbloquear la unidad, y mueva la unidad del tubo del visor hacia arriba para realizar operaciones mientras observa directamente el monitor LCD.
- Página 15 Colocación y ajuste del visor (continuación) Ajuste de pantalla Ajuste la condición de la pantalla del visor. (Página 6) Contorno : Ajuste el control PEAKING. Color : Ajuste el control CHROMA. Contraste : Ajuste el control CONTRAST. Brillo : Ajuste el control BRIGHT. PEAKING CHROMA CONTRAST BRIGHT...
- Página 16 Para quitar el filtro protector El filtro protector (43 mm [1-11/16 pulgadas] de diámetro) colocado sobre la unidad del ocular se puede quitar. Quite la visera del ocular. Visera del ocular Gire el filtro protector hacia la izquierda y quítelo. Filtro protector Montaje del filtro protector Gire el filtro protector hacia la derecha y vuelva a montarlo.
- Página 17 Montaje del micrófono Se puede acoplar el micrófono unidireccional AG-MC200G (accesorio opcional). Abra el soporte del micrófono. Visor Soporte del micrófono Monte el micrófono. Enchufe el cable del conector del micrófono en la toma MIC IN de la cámara. • Cuando coloque el cable del conector del micrófono, use la abrazadera de cable de la unidad de la videocámara para fijar el cable.
- Página 18 Aspecto Unidad: mm (pulgada) 249 (9-13/16)
- Página 19 Especificaciones Alimentación: CC ( ) 12 V (suministrada por la videocámara) Consumo: 7,0 W indica información de seguridad. Panel: Monitor LCD en color con pantalla panorámica de 87,63 mm (Tipo 3,45) (2.760.000 puntos aproximadamente) Sistema de imagen: 1080/50i,1080/59,94i (conmutado automáticamente) Controles de ajuste externo: Controles PEAKING...
- Página 20 Web Site: https://www.panasonic.com © Panasonic Corporation 2020...
