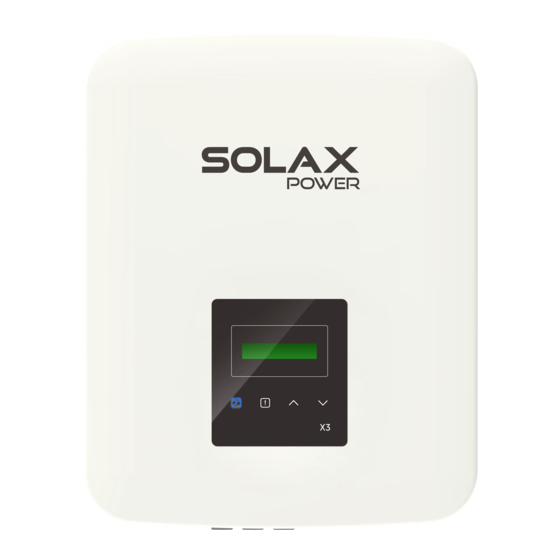

SolaX Power X3-MIC G2 Serie Guía De Instalación Rápida

Guía de instalación rápida
Serie X3-MIC G2 3 kW-15 kW
Lista de embalaje
Perno de expansión x3
Tornillo autorroscante x3
Inversor x1 Arandela redonda x3
Conector CA x1 Conector impermeable
Terminal de tierra x1 con RJ45 x1
Contador (opcional)
Conector CC x4/6 Pin de contacto CC x4/6
Documentos Dongle WiFi x1 Dongle LAN (opcional)
Positivos x2, negativos x2 para 3 kW-8 kW y 10 kW (entrada A: una cadena)
Positivos x3, negativos x3 para 12 kW-15 kW y 10 kW (entrada A: dos cadenas)
Nota: consulte el manual de instrucciones correspondiente para
el uso del dongle WiFi y LAN.
Instalación del inversor
- Desenrosque el soporte de la parte - Y marque la posición
trasera del inversor. (223 mmx30 mm) de tres agujeros.
- Introduzca los pernos de expansión. - Atornille los tornillos autorroscantes.
Conexión FV
Tamaño del cable: 4 mm
2
longitud del
pelado
Positivo CC
Cable Pin de contacto
Contacto de la pinza
Negativo CC
Pin de contacto
Cable
(Par: 1,2 ± 0,1 N·m)
Contacto de la pinza
Conjunto fotovoltaico
- Perfore cinco agujeros con una broca Ø10.
- Profundidad: al menos 60 mm.
- Haga coincidir el inversor con el soporte.
- Atornille el tornillo empotrado en cruz en
el lado derecho.
Par: 0,8 ± 0,1 N·m
- Alinee los conectores FV.
Tuerca Enchufe macho
Apriete la tuerca
Enchufe hembra
Tuerca
Apriete la tuerca
Nota:
¡El modo de conexión FV en esta
casilla no está permitido!
Inversor
