6.6 Representación gráfica

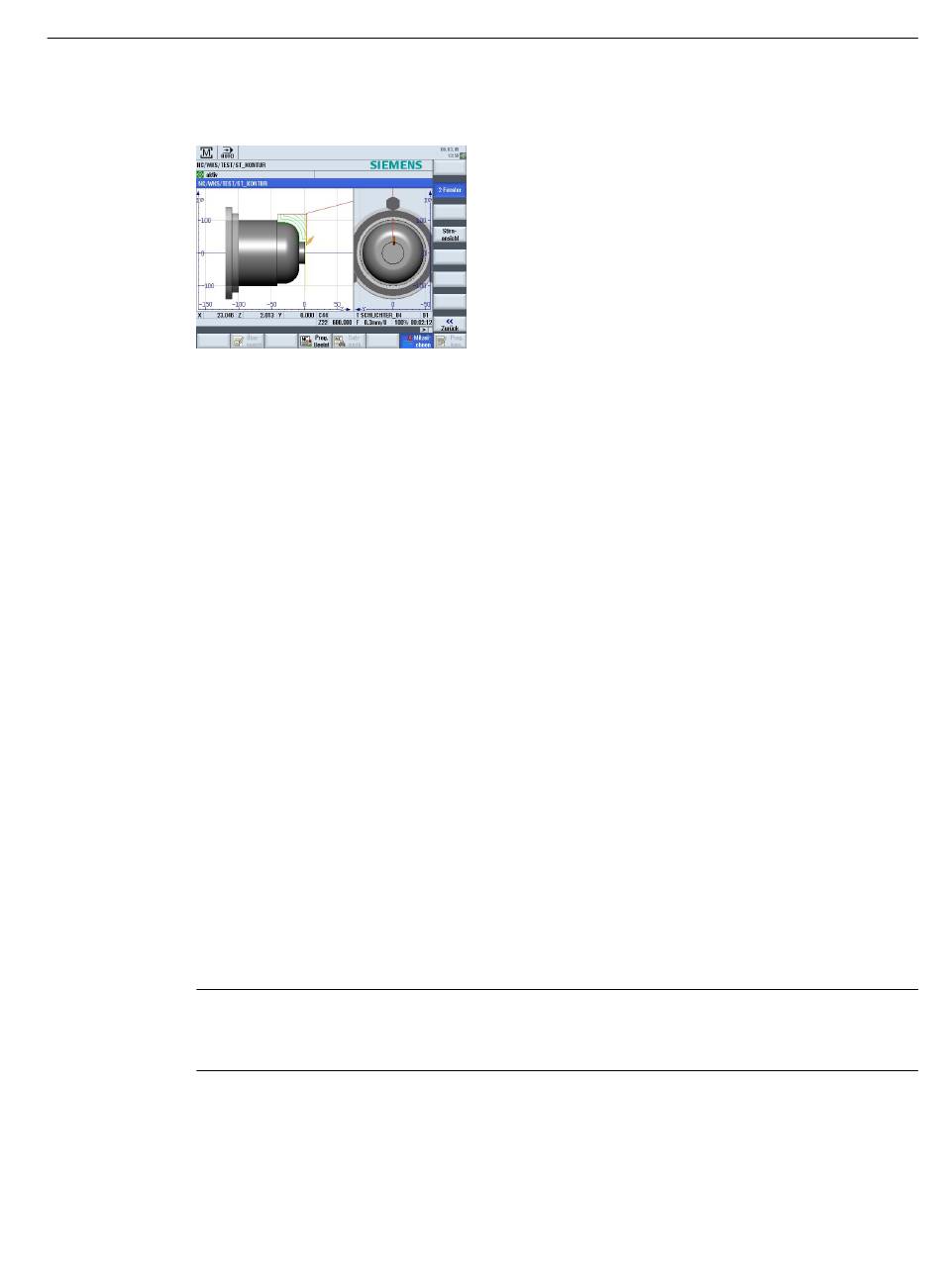

Figura 6-1
Ventana activa
La ventana actualmente activa aparece sobre un fondo más claro que el resto de ventanas
de visualización.
Con la tecla <Next Window> se conmuta la ventana activa.
Aquí puede modificar la representación de la pieza, p. ej., agrandarla y reducirla, girarla y
desplazarla.
Algunas de las acciones que se realizan en la ventana activa tienen un efecto simultáneo en
otras ventanas de visualización.
Representación de los recorridos de desplazamiento
● Rápido = rojo
● Avance = verde
6.7 Editar visualización de la simulación
6.7.1 Visualización de la pieza en bruto
Es posible sustituir la pieza en bruto definida en el programa o definir una pieza en bruto para
programas a los que no se puede añadir una definición de pieza en bruto.
Nota
Solamente pueden introducirse piezas en bruto si la simulación o el dibujo sincrónico están
en estado de Reset.
Torneado
Manual del usuario, 01/2015, 6FC5398-8CP40-5EA2
Vista con 2 ventanas
Simular mecanizado
6.7 Editar visualización de la simulación
195
