Le boîtier pour l'extérieur est disposé pour le logement de la centrale, du transformateur
toroïdal et des batteries tampon éventuelles (En option).
Pour la fixation du transformateur toroïdal et du support de la carte, consulter les
instructions spécifiques.

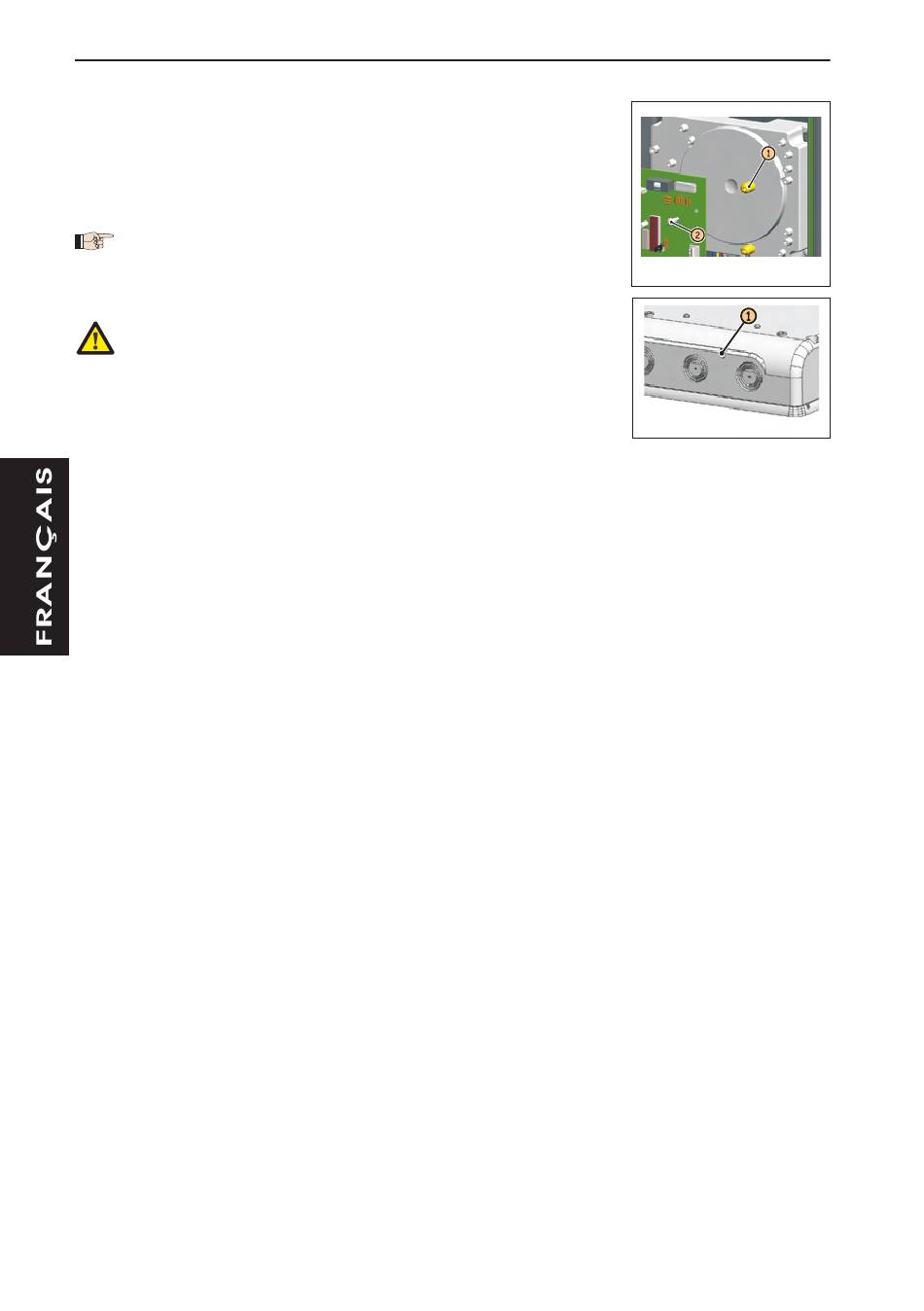

Pour la fixation de la carte électronique, procéder d'après les instructions suivantes:
1. Positionner les entretoises fournies (Fig. 04 réf.a) sur les colonnettes identifiées par les
lettres suivantes: D-L-O-P-R-H-E.
2. Fixer la carte en utilisant les vis fournies (Fig. 04 réf. b).
Le entretoise positionné au niveau de lettre O servent uniquement d'appui pour
la carte.
3. Réaliser les câblages d'après le schéma de connexion (paragraphe 13).
4. Pour le positionnement et le câblage du kit batteries, consulter les instructions cor-
respondantes.
Si l'on utilise le kit batteries, libérer OBLIGATOIREMENT le trou pré-cassé dans
la partie inférieure du boîtier (Fig. 05 réf. a), conformément aux normes en
vigueur sur la sécurité.
14. FIXATION DE LA CARTE
30
Fig. 04
Fig. 05
